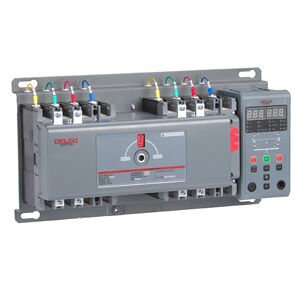

CDQ9-630/4P 双电源转换开关
阅读次数:1114 发布时间:2020-09-28
CDQ9亮点
●控制器信息显示全面、参数设置方便,显示与设置完美配合
●规格参数够全面,多种附加功能,满足大部分客户需求
CDQ9E亮点
●控制器模块化,方便维修
●明显的分合闸指示,确保操作人员安全
●手动转换无需另外手柄操作,且操作力小,省时省力
●外壳防护等级可做到IP40, 防触摸,确保操作及维护时的安全
产品型号:
CDQ9-63/3P、CDQ9-100/3P、CDQ9-225/3P、CDQ9-400/3P、CDQ9-630/3P、CDQ9-800/3P
CDQ9-63/4P、CDQ9-100/4P、CDQ9-225/4P、CDQ9-400/4P、CDQ9-630/4P、CDQ9-800/4P

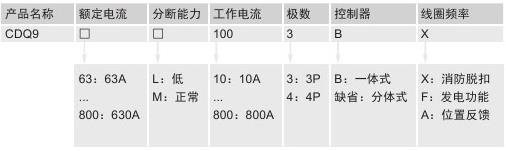

型号含义:
技术参数:
壳架 | CDQ9-63 | CDQ9-100 | CDQ9-225 | CDQ9-400 | CDQ9-630 | CDQ9-800 |
执行机构 | CDM1-63 | CDM1-100 | CDM1-225 | CDM1-400 | CDM1-630 | CDM1-800 |
额定电流(|n) A | 10~63A | 10-100A | 100~225A | 225~400A | 400-630A | 800A |
极数 | 三极、四极 | |||||
短路分断能力级别 | L、M | M | ||||
额定短路接通能力KA | 17KA | 30KA | ||||
额定短路分断能力KA | 10KA | 15KA | ||||
机械寿命 | 5000 | 3000 | 2500 | |||
电气寿命 | 1000 | 500 | ||||
额定绝缘电压 | 690V | |||||
额定工作电压 | 380V | |||||
使用类别 | AC-33iB | |||||
防护等级 | 开关本体:IP20;控制器:IP30 | |||||
认证标准 | GB/T1408.11IEC60947-6-1 |
