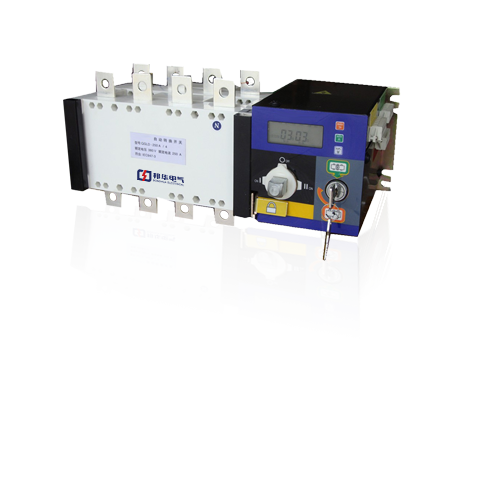

CDQ1s-630/3P PC双电源转换开关电器
阅读次数:1257 发布时间:2020-09-28
主要参数
■CDQ1s系列PC级自动转换开关电器。适用于交流50Hz. 额定工作电压AC400V.额定工作电流至3200A的三相四线制供配电系统。也适用于额定电流250A以下的单相两线制配电系统。
■可实现常备用电源间的手动切换。自动切换,远程控制切换。同时可实现挂锁检修和常备用电源位置挂锁操作。
■全系列具备两进-一出的接线方式,大幅降低负载侧并接线和安装成本,提升接线效率,方便好用。
■具备可靠的机械及电'连锁,执行机构为独立的负荷开关,全系列具有隔离功能,安全可靠。
■控制器稳定、可靠,抗干扰能力强,避免产品误动作;二次回路控制端子为快速接线端子,接线方便。
■驱动电机仅在转换过程中遍电工作,其他状态无需通电:主回路阻抗小,产品运行时能耗低。
■全系列可选倒进线的接线方式
■具有倒进戏功能,可满足各类应用
■具有多种转换功能,增加电网-发电机启动
■具有保险丝保护功能,且方便安装更換
■具有485通讯功能,可远距离操作控制
■具有人机交互界面,可在四板上实现参数可调
符合的标准
■GB 14048.1总则
■IEC 60947-1总则
■GB 14048.3开关,隔离器、隔离开关及熔断器组合电器
■IEC 60947-3开关。隔高署。隔离开关及熔断器组合电器
■GB/T 14048.11多功能电器转换开关电器
■IEC 609476多功能电器转换开关电器

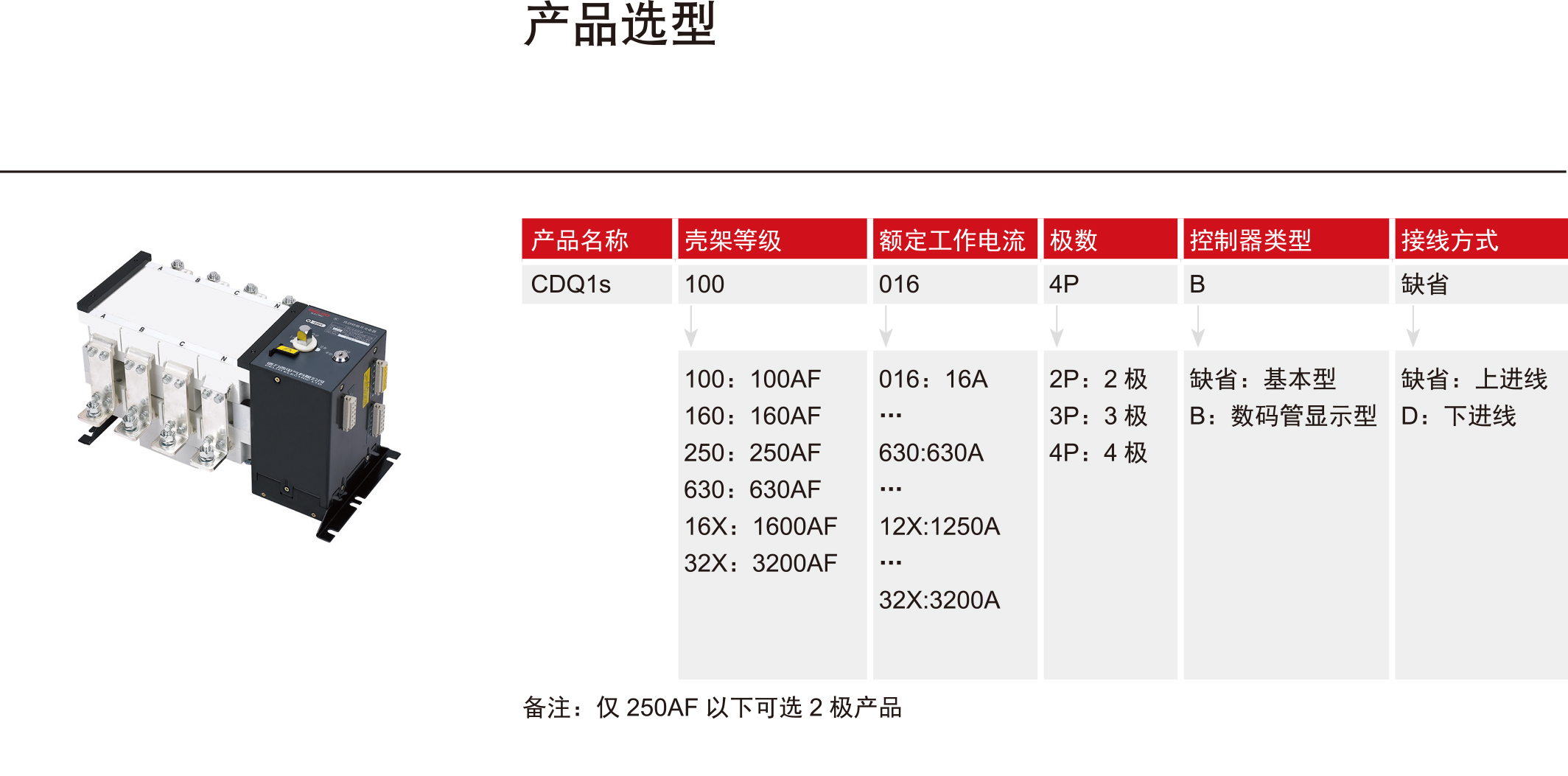

型号含义:

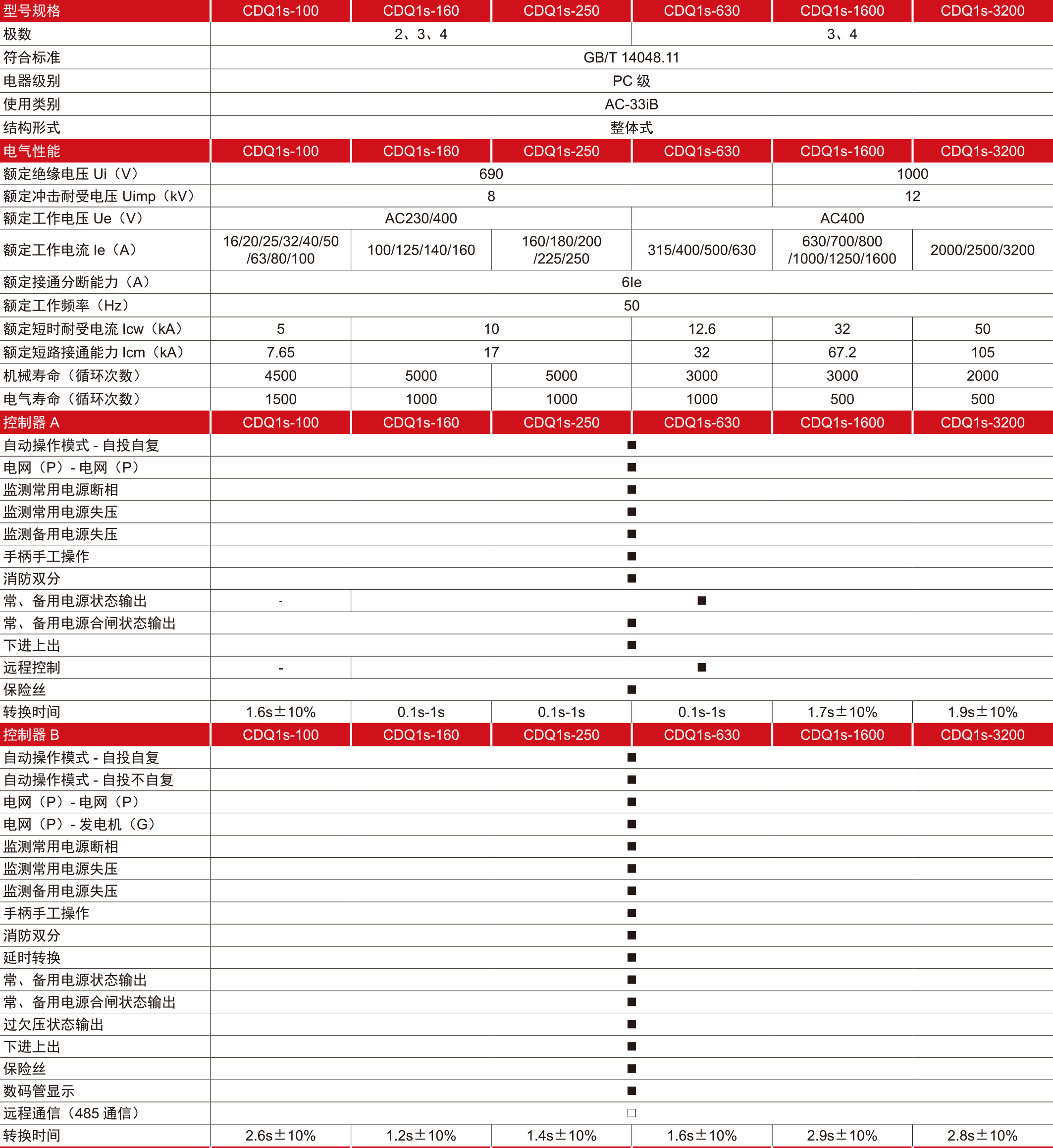

技术参数:
正常使用及安装条件
■正常工作安装地点海拔不超过 2000m.
■ 最高温度为+40'C时。空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对温度,例如+20'C时达到90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
■在无爆炸危险介质中, 且介质中无足以腐馆企属和破坏绝缘的气体与尘埃
■污染等级3
■在没有雨需侵装的地方
■无明显摇动的地方
正常存储和运输条件
■存储温度: -25C ~+55'C之间。短时间内(24h)可达+70'C
■相对湿度: s95%
■产品运输过程时应轻拿轻放,不要倒置,避免强烈碰撞
控制器:
■控制电压: 开关控制电压等级为AC220V
■位置指示:表明开关工作状态位置(I、 O、II)
■电气钥匙锁:控制开关内部控制线路电源,电气钥匙锁旋至“自动”模式时,开关可实现自动、远程控制操作,电气钥匙锁旋至“手动”模式,开关只能手动操作
■机械挂锁:检修时,先用操作手柄使开关处于0档位置,拉起挂锁机构并上锁,方可进行检修(拉起机械挂锁则切断开关内部控制电源,开关无法电动,并且无法实现手动操作)
■开关主体:前面部分为1路,接“常用电源”;后面部分为11路,接“备用电源”。
■操作手柄: 使用操作手柄操作开关时,电气钥匙锁必须旋至“手动”模式
接线方式
在产品进线端一侧,常用电源端子接入常用电源的A、B、C、N相,备用电源端子接入备用电源的A、B、C、N相。
备注:如是3极产品,需将常用和备用电源的N相信号线正确接到产品进线端控制器外侧对应的接线柱,信号线截面积不得小于0.5mm2。
如果是2极产品,需正确接入L相与N相。自动操作接线方式
*机械挂锁为检修时专用,拉起后自动功能失效;
*钥匙锁旋至“自动”模式时,禁止使用手柄进行操作;
*钥匙锁旋至“自动”模式时,消防双分功能方可有效; .
*钥匙锁旋至“手动”模式且机械锁未拉起时,才可以进行手柄操作或按键手动操作;
*进线端和出线端根据A、B、C、N指示进行接线;
5.2二次端子接线:
5.2.1基本型
●CDQIs - 100基本型需要按接线图从负载端引入电源L和N ;
●CDQls - 160~3200基本型不需要引入电源,但需要将101和302端子进行短接;
●CDQ1s- 160~3200基本型K2闭合才能实现“自动”功能,K2闭合后SB 1和SB2远程合闸功能无效;
●CDQ1s - 160~3200基本型3P产品需要在105端子接入常用电源N线, 103接入备用电源N线;
●自动模式下,K1开关闭合实现消防双分,断开后按自动程序重新合闸;
●常用电源和备用电源的电源指示由客户在进线端自主设计,禁止从二次端子引线;
系列型号产品:
CDQ1s-100/3P、CDQ1s-160/3P、CDQ1s-250/3P、CDQ1s-630/3P、CDQ1s-16X/3P、CDQ1s-32X/3P、CDQ1s-1600/3P、CDQ1s-3200/3P
CDQ1s-100/4P、CDQ1s-160/4P、CDQ1s-250/4P、CDQ1s-630/4P、CDQ1s-16X/4P、CDQ1s-32X/4P、CDQ1s-1600/4P、CDQ1s-3200/4P
