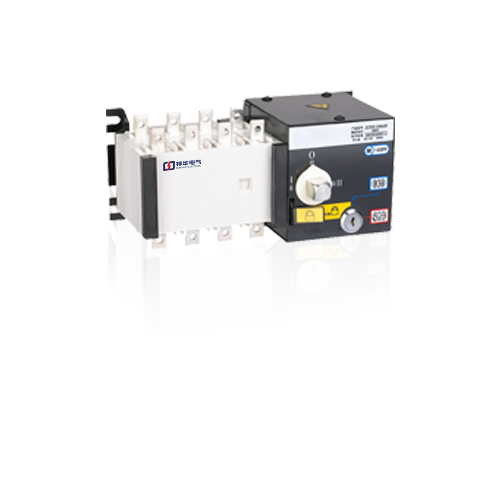

NDQ3 系列 PC 级自动转换开关电器(以下简称 ATSE)适用于额定工作电压交流 400V，频率 50Hz 的紧急供电系统。它符合 GB14048.1-2012、GB/T14048.11-2016 标准，同时符合《高层民用建筑防火规范》、《建筑设计防火规范》、《应急照明设计指南》和《民用建筑电气设计规范》等。

      本产品主要用于国家规定的一级负荷，广泛适用于消防、邮电通讯、医院、宾馆、城市轨道交通、高层楼宇、工业流水线、电视台等需要连续供电的重要场所。常、备电源可以是电网电源、自启动发电机组、蓄电池组等。

技术参数：

5、工作环境

5.1 周围空气温度

运行环境温度范围为-25℃～+70℃，且24小时平均温度值不超过﹢35℃。周围空气温度高于﹢70℃或低于-25℃的用户应与制造商协商。

5.2 安装高度

安装地点的海拔高度不超过2000m。用于更高的海拔时，要考虑到空气的介电强度和冷却作用有所下降，请与制造商协商。

5.3大气湿度

 安装地点的空气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度。

例如：在某月的平均最低温度为+20℃时，该月的月平均最高相对湿度可达90%。对由于温度变化而产生的凝露应采取适当的措施予以防护。

5.4 安装条件

5.4.1 ATSE可以垂直或水平安装在柜体内，特殊要求需特殊订货。

5.4.2 应安装在无爆炸危险的介质中，且介质中无腐蚀金属和破坏绝缘的气体与导电尘埃。

5.4.3 应安装在没有雨雪侵袭的地方。

5.5污染等级：

安装地点的环境污染等级为3级。

5.6 飞弧距离

在交流380V时飞弧距离为80mm。125A及以下安装时可以不考虑飞弧距离。

 产品的使用与维护

●手动转换时需将控制器调节到手动模式，并使用随产品提供的专用手柄操作，在自动状态下禁止手动操作

●III段式N型产品手动操作说明：

I电源合闸：手动时，按下“两路电源断开”按钮，两路电源同时断开，手柄按机构指示的方向操作至I电源窗口显示“I”。

II电源合闸：手动时，按下“两路电源断开”按钮，两路电源同时断开，按下“导向II电源”按钮保持，同时手柄操按机构指示的方向作至II电源窗口显示“I”。

●本产品可在85%Ue～110%Ue电压下可靠工作。产品在安装接线时，应严格区分进出线端及N极，中性线不得共用。

●严禁在超出正常使用条件的情况下使用本产品，例如有持续的水汽或凝露而无相应的防范措施，有可燃或腐蚀性粉尘，无SCPD配合或预期短路电流超出范围，电压超高或超低，电流超过额定电流，海拔超高等。

●因线路或负载故障引起保护电器断开，应首先排除故障，再给负载通电。

产品在使用过程中应定期（如每运行三个月）进行一般性检查，手动或自动转换电源一次，以检查产品是否正常。

●本装置只能由专业人员安装、调试与维护。

●未按说明书要求操作所造成的一切损失，制造商将不承担责任。

●手动操作前，需将控制器调为手动模式。

●安装、调试与维护前必须切断本装置的两路总电源（有源消防控制信号可能造成电击，必须确认断开）。

●使用环境超出产品相关标准规定时，会影响产品功能和性能，应具体考虑，增加防护措施。

●产品应可靠接地或做好相关等电位保护措施。

●产品具备连锁机构，禁止使用除配备手柄外的工具进行手动操作或非正规手动操作。

●用户应依据产品说明书根据现场使用情况调整产品设置。

10 订货须知

●N型产品仅有III段式整体式，默认有发电机启动接口，如需电网-发电机模式，无需选配F型。

●默认分体式产品线束为1.8米 如需其他长度需走特殊合同评审定制。

●N型产品和选配通讯功能，需走特殊合同评审定制。

NDQ3-63A/3P、NDQ3-100A/3P、NDQ3-125A/3P、NDQ3-250A/3P、NDQ3-315A/3P、NDQ3-350A/3P、NDQ3-400A/3P、NDQ3-500A/3P、NDQ3-630A/3P、NDQ3-700A/3P、NDQ3-800A/3P

NDQ3-63A/4P、NDQ3-100A/4P、NDQ3-125A/4P、NDQ3-250A/4P、NDQ3-315A/4P、NDQ3-350A/4P、NDQ3-400A/4P、NDQ3-500A/4P、NDQ3-630A/4P、NDQ3-700A/4P、NDQ3-800A/4P
