浪涌抑制器MYS5-320/10系列SPD

阅读次数:765     发布时间:2020-09-30

浪涌抑制器MYS5-320/10系列SPD型号齐全 ,价格合理 ,坚守质量成就品牌;MYS5-320/10绿色环保、平稳可信;MYS5-320/10以质取胜,值得信赖,欢迎来电咨询!

MYS5-320/10


浪涌抑制器MYS5-320/10系列SPD参数选择

20200930/5f73f8764694e.png


电源浪涌保护器MYS5-320/10的特点

-可靠的热跳闸保护装置

MYS5-320/10系列浪涌保护器采用先进的低温焊接生产工艺,内置故障永久断开装置,安全可靠。当保护器被大电流冲击损坏时,能迅速分离跳闸,断开与电源的连接,避免芯片过热引起的故障。

-独特的短路和过流跳闸功能

MYS5-320/10系列浪涌保护器采用特殊的拓扑电路系统,具有多个熔断器保护功能,即多个芯片并联在一个模块之中,每个芯片同时具有热熔丝和过流熔断器的功能。当单个芯片发生老化故障时,不影响其他芯片的正常工作。对于目前全球电涌保护行业来说,最高级别的故障保护系统才是真正安全可靠的。

-独特的热备份功能

通用电涌保护器(SPD)。当MOV单元受到连续浪涌(如雷电电磁脉冲)干扰时,由于老化或故障不能及时更换。当随后的浪涌到达时,设备将直接暴露在冲击电流和冲击电压下,造成设备损坏。MYS5-320/10系列浪涌保护器的核心部件采用国际知名品牌。MYS5-320/10通过严格的参数选择和性能匹配,通过独特的拓扑结构保证了每组MOV模块的性能一致性和稳定性。这种热备份功能能最大限度地保护电气设备,具有重要的现实意义。


MYS5-系列SPD保护器主要型号

MYS5-130/10、MYS5-150/10、MYS5-175/10、MYS5-275/10、MYS5-300/10、MYS5-320/10、MYS5-340/10

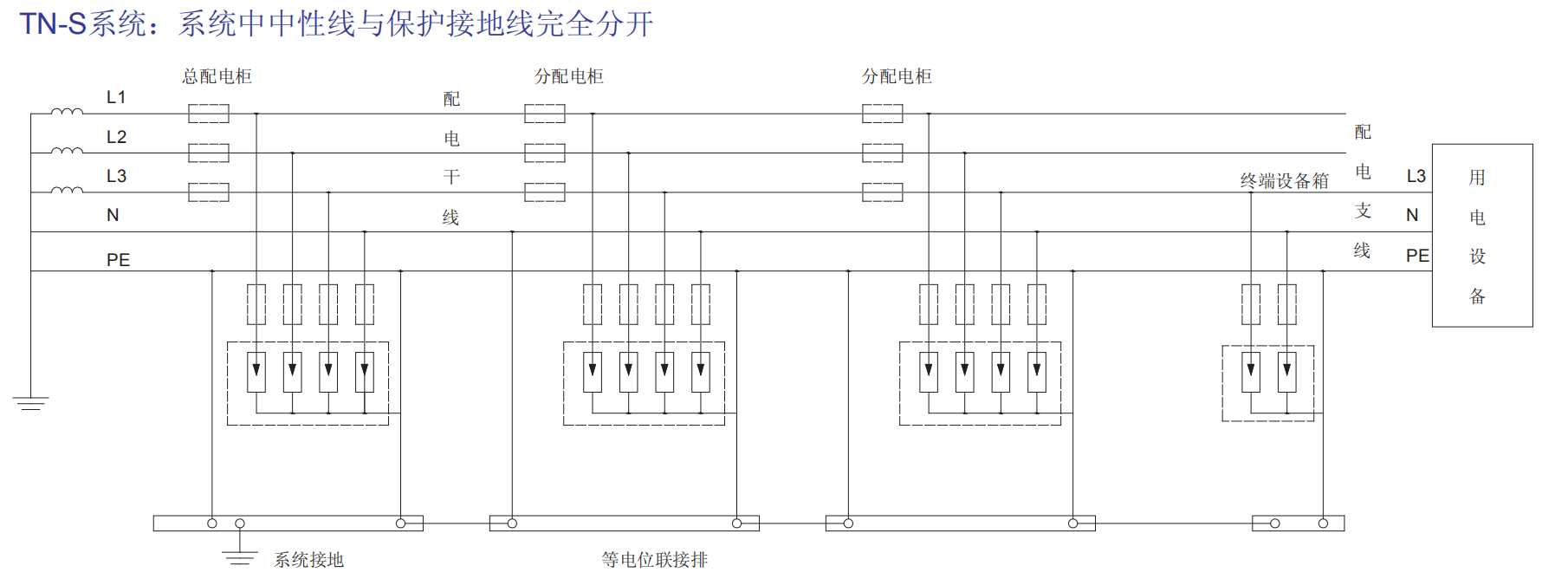

电涌保护器接线图展示

20200930/5f73f1c8575b2.png


MYS5-320/10规范安装须知

首先要认真调查现场情况,经过周密的规划,根据设备的尺寸和电源棒的进线位置,规划出足够的空间,安排好位置。各级电力线路的MYS5-320/10电涌保护器应安装在进入建筑物的线路入口处、防雷区的接口处和被保护设备邻近。安装时应切断电源,防止触电。

MYS5-320/10电力浪涌防护器(SPD)的安装主要是为了释放大量的雷电和浪涌电流,限制浪涌电压。由于浪涌电流很大,电涌保护器的额定放电电流和最大放电电流也很大,所以两边引线的截面积应是一定的。根据不同的SPD系列,对导体截面积的要求也不同。一般来说,MYS5-320/10信号线浪涌防护器的SPD接地端子应与设备室内的局部等电位接地端子板连接,其截面积不小于4mm2,这样可以降低引线电感,从而降低了其动态阻抗,降低了线路残余电压。

另外,根据《建筑电子信息系统防雷技术规范》,MYS5-320/10信号线浪涌防护器(SPD)的安装应符合下列规定:信号线的浪涌防护器应连接到被保护设备的信号端口。SPD的SPD输出端与被保护设备的端口相连。

由此可见,MYS5-320/10浪涌防护器在安装和接地方面有较高的技术要求。MYS5-320/10浪涌防护器只有按照专业规范和标准安装,才能发挥最大的作用。
