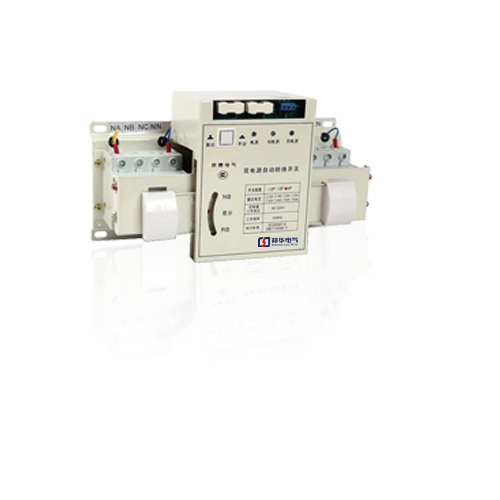

CXMQ3B/4P 双电源转换开关

阅读次数:750     发布时间:2020-09-30


      经济型CXMQ1额定工作电压220V(2P)、400V(3P、4P)。体积小结构简单操作方便,使用寿命长,2P、3P、4P均可提供;开关逻辑判断驱动电机控制转换平衡、无噪声、冲击小;具有机械联锁和电气联锁,转换可靠,自动、手动转换均可;CXMQ3B/4P 双电源转换开关采用小型断路器C45、DZ47、C65、ABB为常用、备用断路器,消耗功力底;内装有自复保险丝能够保护控制器不被烧毁;带欠压保护;可提供用户外接线端子,反映出开关(开或闭)状态;面板上提供各种指示,例:分合指示、自动、手动及连接图等。它适用一主一备电源转换系统,作为消防、医院、商场、军事工程、高层建筑等不允许电源断电的主要供电场所之用。CXMQ3B/4P 双电源转换开关它符合GB/T14048.11-2002《自动转换开关电器》、《高层民用建筑防火规范》《建筑设计规范》《应急照明设计指南》《民用建筑电气设计规范》等规范或标准。


该系列双电源自动切换装置的型号有CXMQ3B/2P,CXMQ3B/3P,CXMQ3B/4P


产品尺寸:

规格

外长(W)

安装长(W1)

外宽(L

安装宽(L1

高(H

CXMQ3B/2P

290mm

268mm

135mm

115mm

115mm

CXMQ3B/3P

290mm

268mm

135mm

115mm

115mm

CXMQ3B/4P

290mm

268mm

135mm

115mm

115mm

符合标准

IE60947-6-1: 1998 (1.2版)《低压开关设 备和控制设备第六部份、自动转换开关电器》

GB14048.11-2002《低压开关设备和控制设备、自动转换开关电器》

名词术语

双电源自动转换开关(ATSE)分为CB级和PC级两个级别。

CB级:配备过电流脱扣器的ATSE,它的主触头能够接通并用于分断短路电流。

PC级:能够接通、承载,但不用于分断短路电流的ATSE.

使用类别: AC-33B,适用电动机混合负载,即包含电动机,电阻负载和30%以下白炽灯负载,接通与分断6le,cosφ=0.5.

使用类别: AC-31B, 适用无感或微感负载,接通与分断电流为1.5le,cosφ=0.8.

双电源自动转换开关的选择与使用

当市电与发电机电源转换时,首先应考虑发电机的特殊性,确认市电断电后,发电机自动启动,待发电机电源各项指标达到稳定值后才能输出,并具有互联装置。

按转换时间选择和使用ATS

1根据国家与行业有关规范要求,对于消防设备的双电源转换,其转换时间越快越好,但考虑目前我国的供电技术条件,规定在30s以内。当消防设备处于运转期间,若突然出现断电,势必引起电源的转换,由于转换时间长会使消防设备停止运转而影响使用,因此必须增加二次控制环节保证消防设备继续工作,故在选择ATS时应优先选择转换时间快的产品。

2对于应急照明,根据目前我国设计的时间做法,- -般采用城市电网的电源作为应急照明供电。为了满足使用需要和利于安全,允许使用城市电网供电,但是采用ATS作为应急照明时,在正常电源断电后,其电源转换时间应当满足:疏散照明≤15s (有条件时宜缩短转换时间),备用照明≤15s (金融商品交易场所≤1.5s),安全照明≤0.5s.

3当采用发电机组作为应急照明电源时,发电机的启动和转换的全部时间不应大于15s.
