该系列双电源自动切换装置的型号有CXMQ1B/2P,CXMQ1B/3P,CXMQ1B/4P

CXMQ1B双电源自动切换装置额定工作电压220V(2P)、400V(3P、4P)。体积小结构简单操作方便，使用寿命长，2P、3P、4P均可提供；开关逻辑判断驱动电机控制转换平衡、无噪声、冲击小；具有机械联锁和电气联锁，转换可靠，自动、手动转换均可；采用小型断路器C45、DZ47、C65、ABB为常用、备用断路器，消耗功力底；内装有自复保险丝能够保护控制器不被烧毁；带欠压保护；可提供用户外接线端子，反映出开关(开或闭)状态；面板上提供各种指示，例：分合指示、自动、手动及连接图等。它适用一主一备电源转换系统，作为消防、医院、商场、军事工程、高层建筑等不允许电源断电的主要供电场所之用。它符合GB/T14048.11-2002《自动转换开关电器》、《高层民用建筑防火规范》《建筑设计规范》《应急照明设计指南》《民用建筑电气设计规范》等规范或标准。

需要说明的是该系列双电源自动切换装置分为A,B两类，即连体式和分体式。

CXMQ2-63/3B，CXMQ2-100/3B，CXMQ2-225/3B，CXMQ2-400/3B，CXMQ2-630/3B

CXMQ2-63/4B，CXMQ2-100/4B，CXMQ2-225/4B，CXMQ2-400/4B，CXMQ2-630/4B

CXMQ2-800/4B，CXMQ2-1250/3B，CXMQ2-800/3B，CXMQ2-1250/4B，CXMQ2-1250/4A

用途及使用环境

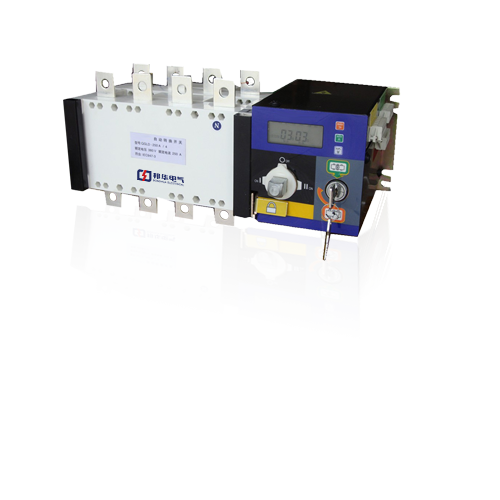

CXMQ2系列智能自保双电源转换开关(以下简称开关)适用于交流50Hz，额定工作电压400V，额定工作电流16A～2000A。使用于紧急供电系统的两路电源常用电源(N)与备用电源(R)之间的互相转换(也可设定为手动)和作为控制、信号、联锁等用途的控制电路的开关，本产品在某些型号中带有通讯专口，可实现远程控制，让用户实现无人值守变电所。适用于住宅小区、军事设施、医院、商场机场等场所。

结构与功能

本智能转换开关由微电脑控制器和开关转换装置两大部分组成，二者之间有专用线缆连接。

开关由微电脑控制器、微型电动机、齿轮机、微动开关、操作键盘、LCD显示屏、塑壳断路器等组成。具有自动、手动操作：机械电气双重联锁等特点，最大程度满足供、配电需要。

开关工作有三个状态位置供用户选择：常用电源(N)合、双分、备用电源(R)合，开关具有体积小，重量轻、工作稳定，使用方便等特点。

智能控制器功能

CXMQ2是一款新型智能自保双电源转换开关。智能控制器由键盘位输入和(LCD)显示，可对常用电源(N)和备用电源(R)三相同步检测：对断相、过压、失压或欠压，低于额定工作电压值的75%时判为欠压，高于额定工作电压，120%时判为过压。备用电源(R)故障报警及双分，微机对检测结果做出处理，然后发出相应指令，处理结果可显在(LCD)上，给用户一个良好的人机对话界面，报警亦可人工关闭，按键，当前无论工作在何等模式下，微机检测到异常数据，3S从异常电源断开进入双分保护状态，经延时(0-30S)转换到正常电源供电。例：自投自复模式，常用电源(叫出现异常将自动转换到备用电源(R)供电，如常用电源(N)恢复正常则自动返回，如两路工作电源同出现故障，微机3S后将发出双分指令，其电源恢复正常者优先工作)。

工作模式：自投自复(R)式 适用于电网与电网

自投不自复(S)式 适用于电网与电网(备用优先型)

自投自复(F)式 适用于电网与发电(另可附加相仿功能DC24V)

注：“自保”是CXMQ2系列中的特色，当电源出现异常具有先保护再延时的特点。

自投自复(R)电网←→电网

开机初始默认自动、常用电源供电，当电源出现异常(任一相过压、欠压、失压或断相)时，控制器LCD上的NA、NB、RA、RB、RC、会相应消失。常用电源叫出现异常3S后自动切换至双分状态，经延时切换到备用电源(R)供电，延时时间可设定为0-30S，出厂时设定为3S。当常用电源恢复正常后，则自动切换到常用电源(N)供电；备用电源(R)出现异常控制器会发出“嘟嘟”的报警声。该报警亦可人为关闭。LCD“报警”字样消失，表示报警系统已关闭，按下减键“报警”字样显示同时会发出“嘟”一声，表示报警系统已打开。

自投不自复(S)电网←→电网

开机初始默认自动、常用电源供电，当电源出现异常(任一相过压、欠压、失压或断相)时，控制器LCD上的NA、NB、NC、RA、RB、RC会相应消失。常用电源(N)出现异常3S后自动切换至双分状态，再经延时切换到备用电源(R)供电，延时时间可设定为0-30S，出厂设定为3S。当常用电源恢复正常后，则不自动切换到常用电源(N)供电；需手动返回；备用电源(R)出现异常，控制器会发出“嘟嘟”的报警声。该报警亦可人为关闭。LCD“报警”字样消失，表示报警系统已关闭，按下减键“报警”字样显示，同时会发出“嘟”一声，表示报警系统已打开。

自投自复(F)电网←→发电(延时设定15S)

控制器对常用电源(N)及发电电源(R)进行检测，当常用电源(N)出现异常时，系统给发电机组发出一条发电指令(常闭触点)启动发电机组，当电网电压(N)恢复正常后，控制系统经延时，则自动返回到常用电源(N)供电，发电机则需人工关闭。

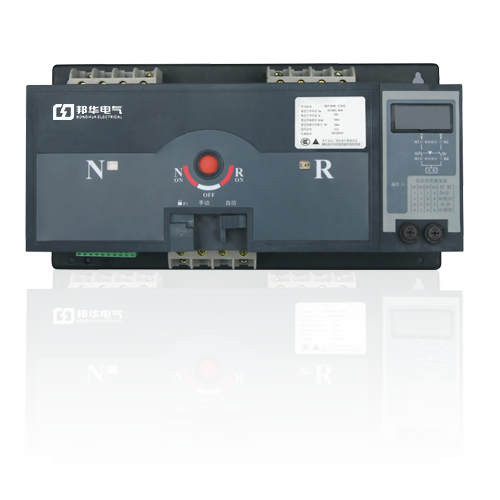

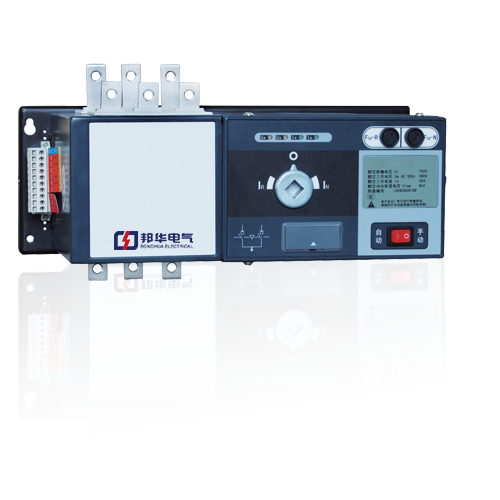

HGLD系列双电源自动转换开关(ATSE)，是集开关与逻辑控制于一体、真正实现机电一体化的新型自动转换开关，他适用于额定绝缘电压至1000V、额定频率50Hz、额定电压至400V、约定发热电流至3200A的工企业配电设备中；用作供电系统的主用电源与备用电源的自动转换或两台负载设备的自动转换及安全隔离等；广泛用于医院、商场、银行、高层建筑、煤矿、电信、铁矿、高速公路、机场、工业流水线及军事设施等不允许电源断电的重要场合。

开关由控制线路板发出各种逻辑命令管理电机，由电机转动经齿轮箱减速后带动弹簧蓄能、瞬时释放的操作机构，从而快速的接通与分断电路或进行电路转换，通过明显可见状态实现安全隔离。

开关可实现全自动、强制“0”、远程控制、紧急手动等操作；并具有缺相检测保护、电气机械互锁，带发电机(油机)等功能。开关造型优美，新颖简洁，体积小、功能全，是同类产品的最佳选择。

一些常见的HGLD双电源开关型号有：

HGLD -100A/3P HGLD -100A/4P自动转换开关 HGLD -125A/3P HGLD -125A/4P自动转换开关

HGLD -160A/3P HGLD -160A/4P HGLD -200A/3P HGLD -200A/4P HGLD -250A/3P HGLD -250A/4P

HGLD -315A/3P HGLD -315A/4P HGLD -400A/3P HGLD -400A/4P HGLD -500A/3P HGLD -500A/4P

HGLD -630A/3P HGLD -630A/4P HGLD -1000A/3P HGLD -1000A/4P HGLD -1250A/3P HGLD -1250A/4P

HGLD -2500A/3P HGLD -2500A/4P HGLD -2000A/3P HGLD -2000A/4P

开关控制类型

Ⅰ型：全自动

Ⅱ型：全自动、强制“0”、远程控制、带发电机

Ⅲ型：缺相检测保护、全自动、强制“0”、远程控制、带发电机

该系列双电源自动转换开关开关功能

1.全自动：即自投自复，当常用电源断电(或断相)时，开关自动转换至备用电源：而当常用电源恢复正常后，开关自动返回转换至常用电源。

2.强制“0”：紧急情况或设备检修时，启动强置“0”自锁按钮，开关自动转换至“0”档切断双路电源。

3.远程控制(远控)：即远距离操作控制，启动“Ⅰ”档按钮，则常用电源投入工作；启动“Ⅱ”档按钮，则备用电源投入工作。

4.带发电机(油机)：当市电电源断电(或断相)时，则发出油机启动的信号，使油机自动启动，等发电正常后，开关便自动转换至发电电源，而当市电电源恢复正常后，开关又自动返回转换至市电电源，同时发出油机关闭的信号，使油机自动关闭。

5.缺相检测保护：检测与保护常(备)用电源任意相的断电。

开关符合：IEC60947-6-1 GBI4048.11；

额定工作电压(Ue)：AC400V；

额定接通能力(ARms):10Ie;

额定分断能力(ARms)：8Ie；
