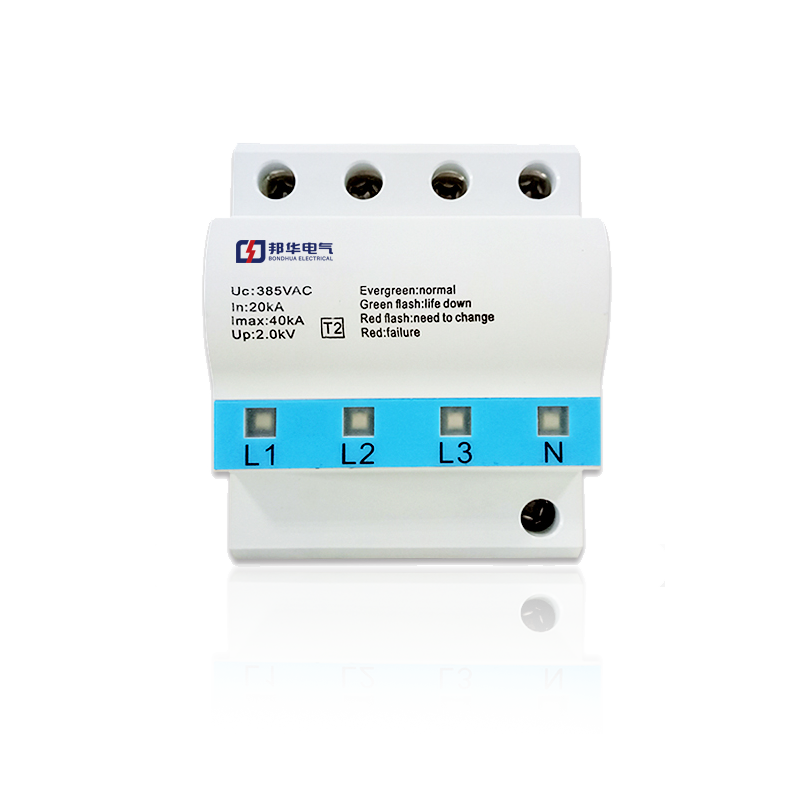

BY 电涌保护器BY5-160多年丰富经验，高技术开发设计；BY5-160带故障脱离指示机构，告警指示明显；BY5-160——浪涌中的高端品牌，欢迎来电！

BY系列SPD主要型号分布

BY5-160浪涌保护装置（SPD）又称防雷装置，是为各种电子设备、仪表和通信线路提供安全保护的电子设备。当电路或通信线路因内部干扰突然产生峰值电流或电压时，BY5-160浪涌保护装置（SPD）可在很短的时间之内进行分流器，以避免对电路之中其他设备造成浪涌的损坏。

SPD主要参数衡量

额定放电电流in和最大放电电流Imax；最大持续交流工作电压VC和启动电压；限制电压ur和电压保护等级VP；响应时间；限压SPD参数：泄漏电流；开关电涌保护器参数：冲击电流IIMP和自由轮电流；信号SPD参数：插入损耗和传输速率。

（1） 额定放电电流in和最大放电电流Imax：表示SPD浪涌电阻的参数。BY5-160通过SPD的峰值电流为820us波形。一般情况之下，IMAX=2In。也称为流量。

在相同数量级的雷电电流冲击之下，电流容量越大，其使用寿命越长。

（2） 最大持续交流工作电压VC和启动电压：BY5-160最大持续交流工作电压是指能够持续施加在SPD之上的最大交流有效值电压。启动电压为SPD的动作电压，MOV为1mA电流下加载在MOV之上的电压。起动电压和最大持续交流工作电压是SPD的主要参数。通常，只指定一个SPD。启动电压主要用于国产SPD，最大持续交流工作电压主要用于进口SPD。

（3） 限制电压ur和电压保护等级VP：极限电压ur：BY5-160雷电电流通过SPD时，SPD两端的最大瞬时电压，是衡量防雷效果的重要标志。对于MOV，它是SPD的剩余电压。电压保护等级VP：SPD限制端子栋电压的性能参数，应大于限制电压的最大值。一般指标为放电电流之下的极限电压。极限电压不仅与SPD的启动电压、MOV器件的剩余电压比有关，而且与冲击电流的大小有关。因此，在参考极限电压参数时，必须注意冲击电流的存在和大小。只有当冲击电流的大小被标记时，极限电压才有意义。

（4） BY5-160响应时间：响应时间是指当SPD两端施加的电压大于或等于启动电压时，SPD需要一段时间才能完全连接。这段时间称为响应时间。SPD的响应时间与保护元件的性质、引线和端子的分布参数有关。对于BY5-160防雷效果而言，响应时间越短，极限电压越低，SPD的质量越好。

（5） 限压电涌保护器的参数：漏电电流是指通过连接在电源电路之中的电涌保护器两端的电流，而不发生触电。但BY5-160防雷元件测试仪测得的漏电电流通常是指在额定启动电压UN为75%时流过SPD的电流。应注意区分两种泄漏电流。

BY5-160产品优势

高能电涌保护，内置瞬间过流断路装置；

遥信电涌保护，BY5-160可插拔更换防雷模块；

失效检测指示，单模块放电电流10~40KA；

BY5-160标准模块化，安装内置过热断路装置；

反应速度快，BY5-160插拔防呆设计。

BY 电涌保护器BY5-160相关型号

BY5-120

BY1-C

BY1-D

BY3-60

BY4-60
