BEC-80B/3P浪涌避雷器的三级防护

第一级保护

目的是防止浪涌电压直接从LPZ0区传导进入LPZ1区，将数万至数十万伏的浪涌电压限制到2500—3000V。

入户电力变压器低压侧安装的BEC-80B/3P电源防雷器作为第一级保护时应为三相电压开关型电源防雷器，其雷电通流量不应低于60KA。该级电源防雷器应是连接在用户供电系 统入口进线各相和大地之间的大容量电源防雷器。

BEC-80B/3P第一级电源防雷器可防范10/350μs、100KA的雷电波，达到IEC规定的最高防护标准。其技术参考为：雷电通流量大于或等于100KA（10/350μs）；残压值不大于2.5KV；响应时间小于或等于100ns。

第二级防护

目的是进一步将通过第一级防雷器BEC-80B/3P的残余浪涌电压的值限制到1500—2000V，对LPZ1—LPZ2实施等电位连接。

分配电柜线路输出的电源防雷器BEC-80B/3P作为第二级保护时应为限压型电源防雷器，其雷电流容量不应低于20KA，应安装在向重要或敏感用电设备供电的分路配电处。这些BEC-80B/3P电源防雷器对于通过了用户供电入口处浪涌放电器的剩余浪涌能量进行更完善的吸收，对于瞬态过电压具有极好的抑制作用。该处使用的电源防雷器要求的最大冲击 容量为每相45kA以上，要求的限制电压应小于1200V，称之为CLASS II级电源防雷器BEC-80B/3P。

第二级电源防雷器采用C类保护器进行相—中、相—地以及中—地的全模式保护，主要技术参数为：雷电通流容量大于或等于40KA(8/20μs)；残压峰值不大于1000V；响应时间不大于25ns。

第三级保护

BEC-80B/3P目的是最终保护设备的手段，将残余浪涌电压的值降低到1000V以内，使BEC-80B/3P浪涌的能量保护电气设备。

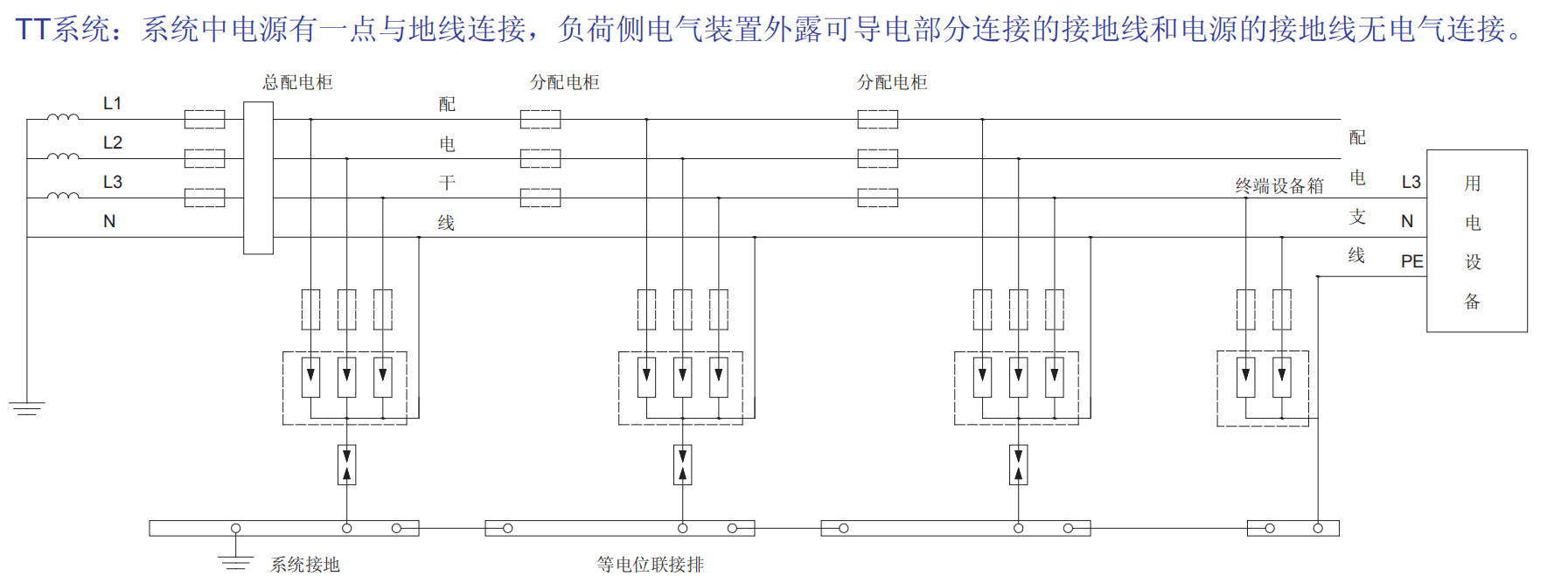

浪涌SPD线路指示图

BEC-80B/3P

BEC-80B/3P、BEC-60B/3P、BEC-40C/3P、BEC-20D/3P、BEC-1200B/3P、BEC-80B/3P+N

BEC-80B/3P浪涌避雷器适用范围

BEC-80B/3P系列电涌保护器,使用于交流50/60HZ、220/380V供电系统 ,可用于架空线入户未经衰减的直接雷保护,是最经济型直接雷保护产品，BEC-80B/3P产品采用定制的高能量压敏电阻器,因此可用于对灭弧、断续流要求特别高的防雷场所。
