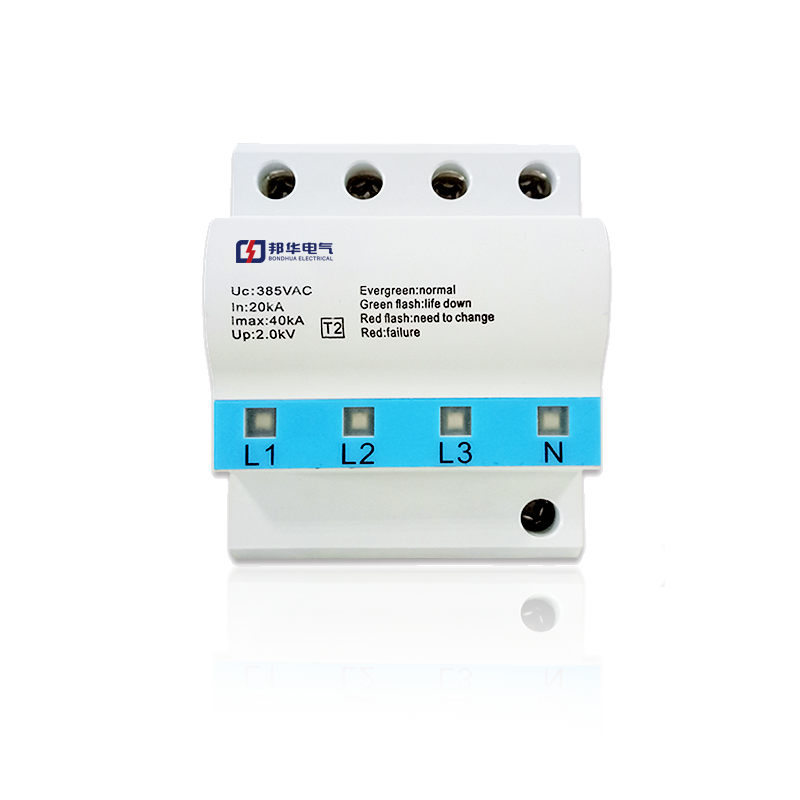

电涌ZLSD-40T是什么
现在家家户户离不开电,家用电器的安全性也越来越受到重视。为了保护我们的用电安全,各种能断开电路的装置应运而生。ZLSD-40T浪涌防护器,又称“避雷器”和“防雷器”,是限制电路和通信线路之中因强瞬态过电压而产生的浪涌,从而保护设备。ZLSD-40T的工作原理是当线路发生暂态过电压或过电流时,浪涌保护器将线路之上的浪涌迅速传导和放电到地上。
避雷器主要型号分布
ZLSD-100T、ZLSD-80T、ZLSD-65T、ZLSD-40T、ZLSD-20T、ZLSD-10T
ZLSD-40T系列产品参数设置
浪涌Imax: | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
选配熔断器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
选配断路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
选择导线mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC: | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up: | 1.2KV2.8KV | |||||||
组合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
响应时间 | ≤25ns(tA) |
浪涌SPD产品分类及应用
根据所选用的浪涌防护器(SPD)和预期的环境影响,将保护系统电源和设备所需的防护措施分为三级。
B级浪涌保护器:额定放电电流in,冲击电压1.250μs,冲击电压和最大冲击电流IIMP试验,IIMP波形为10350μsup,最大为4KV(iec61643-1;IEC 60664-1)。
C级浪涌保护器:额定放电电流in,冲击电压1.250μs,冲击电压和最大冲击电流IIMP试验,IIMP波形为825ms。
D级浪涌保护器:混波合闸(开路电压1.250μs,冲击电压,邓鲁电流825μs)。
可以作为终端设备电源部分的精细电涌保护装置ZLSD-40T,可用于雷击区域LPZ2-3区域或更高界面,广泛运用于计算机、调制解调器、脉动控制设备、工业控制系统和测量系统,保护它们不受由雷电或开关操作引起的浪涌过电压的损坏。ZLSD-40T具体选用时根据系统工作电压选用相应产品,有12V、24V、48V、60V、120V、230V六种电压可选。全面的电涌保护,还需要另外安装B级防雷器和C级过电压保护器。
电涌保护器产品安装
ZLSD-40T通常安装于设备前端,使电源相线L、零线N分别接入电涌保护器相应接线端子,保证牢固及可靠,由于内置过热切断装置,无须再前置空开或熔丝,同时将ZLSD-40T电涌保护器接地端与地线作良好电气连接。
电涌ZLSD-40T产品维护
应定期检查ZLSD-40T电涌保护器的工作情况,在保护电路遭受过度频繁或能量极大的电涌冲击而超负荷时,过热切断装置会将保护电路与电网分离,使电网不受影响;同时,红色LED报警灯亮,提示用户保护电路已失效,保护器对安装在它下游的电子设备失去保护作用,用户须立即更换保护器。
