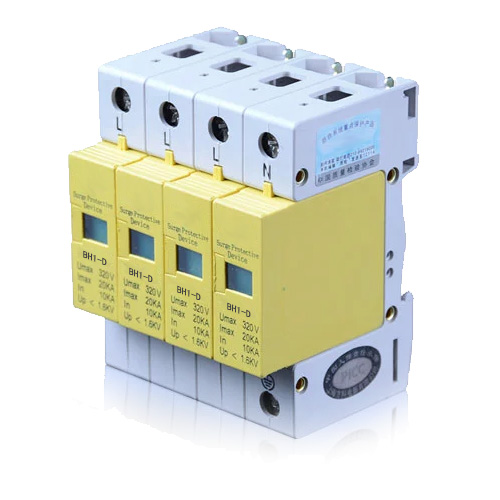

SPN S3100浪涌保护装置
阅读次数:620 发布时间:2020-10-26
SPN S3100浪涌保护装置相关型号
SPN S4100、SPN S160、SPN S100
不同SPD保护器参数选择
(1)如果spd1安装在建筑物的主配电室,则三个开关式SPD可以满足系统的要求。同一配电室的配电系统采用同一配电系统的三个配电柜,可满足配电室的配电要求。N不能加到地上。
spd1选择的推荐参数如下:
最大连续工作电压UC=440V
最大放电电流:一般按规范要求或设计或参考标准要求计算
保护等级:up≤2.5KV
响应时间:TA≤100ns
(2)spd2二次电源浪涌保护器是应用最广泛的产品,雷电电磁脉冲能冲击lpz1区的电源线,20KA in及超过的额定电流为20KA,可作为二次浪涌保护器。
spd2推荐技术参数如下:
最大持续工作电压:UC=260~320v
额定放电电流(820μs)in=20KA
最大放电电流(820μs)IMAX=40ka
保护等级:up≤1.5kV
响应时间:TA≤25ns
(3)spd3第三次电平电源浪涌保护器一般安装在重要设备的后端,所谓精细保护。
spd3的推荐技术参数如下:
最大持续工作电压UC=255v
额定放电电流(820μs):in L→n 3KA n→PE 5ka
电压保护等级上升:L→n≤1.25kv L→PE≤1.5kV
响应时间:TA≤25ns
避雷器SPN S3100不可或缺
近年来,气候异常变化使雷电灾害的发生率大大增加。电子设备的综合应用提高了建筑的智能化水平,但其耐压性能却逐渐降低。雷电是建筑物供电系统浪涌的主要来源。雷电引起的暂态过电压极易损坏电子设备。因此,建筑物供电系统除采取一定的防雷措施之外,还应安装SPN S3100浪涌保护器。浪涌防护器能在很短的时间之内将大电流接地,避免建筑物火灾。因此,SPN S3100浪涌防护器(SPD)对稳定性和可靠性提出了更高的要求。
SPN S3100浪涌保护装置使用注意事项
1)在几乎所有情况之下,电缆保护至少应分为两级,同一级避雷器也可包含多级保护(如串联和并联避雷器)。为实现有效保护,可在各防雷区接口处设置相应的避雷器。避雷器可针对单个电子设备或多个电子设备的空间。所有穿过有空间屏蔽的防雷区的导线,在通过防雷区接口时,同时与避雷器连接。另外,SPN S3100防雷装置的保护范围是有限的,当避雷器与设备线路的距离超过10m时,保护效果会恶化。
2)在某些极端情况之下,安装避雷器会增加设备损坏的可能性,必须消除这种情况。SPN S3100避雷器保护多条线路,其中一条线路的避雷器失灵或响应速度太慢。这会使共模干扰变为差模干扰,损坏设备。这就要求实施多级保护,并注意避雷器的维护。在不考虑防雷面积、能量协调和电压分布的情况之下,避雷器随机安装。例如,只有一个避雷器安装在设备的前端。由于没有后端保护,强大的雷电电流会被吸引到设备后端,导致避雷器的残余电压超过设备的绝缘强度。这就要求SPN S3100避雷器必须按分级原则安装。
3)当SPN S3100避雷器的连接线过长时,连接线之上的感应电抗所产生的电压会很高,给设备增加的电压仍然是危险的。这一问题在最终避雷器的应用之中更为明显。解决这一问题的方法是采用较短的连接线,也可以使用两条超过独立的连接线来共享磁场强度,降低电压降。加厚单线连接线是无效的。如有必要,可通过改变保护线的接线方式,使其靠近等电位联结杆(接地点),缩短连接线的长度。
根据配电系统接地形式的不同,SPN S3100浪涌防护器的安装方式也不同。
