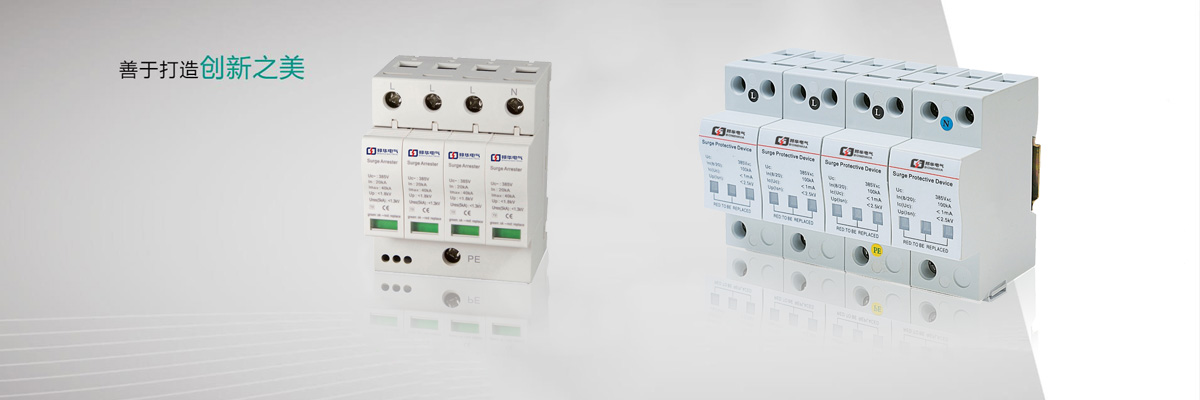

TUR T1-50/1P+N电涌SPD型号推荐

TUR T1-50/3P+N、TUR T1-50/4P/275、TUR T1-50/4P/385

防雷器接地施工方案

作为水平接地极，接地网架南侧焊接4号镀锌扁钢至机房外墙转角处，距地0.3m为PE接地端子。最终从接地端引出直径大于16mm2的铠装地线，沿墙穿墙进入机房，并与机房等电位接地汇流排相连。

1.用建筑钢筋做接地网

在机房施工或装修时，混凝土柱内的钢筋进入地面，可作为接地装置。柱内至少选用四根主筋（斜筋或对称筋），然后焊接在高度超过M12的两根铜螺纹管之上。经氧气焊连接之后，伸出筒体表面。引线作为接地端子与机房连接，并与等电位接地母线连接。防静电接地板下可设置等电位接地排。

2.设置简易接地极

在很多情况之下，制作简易接地极也能达到有效防雷的目的。应将直径为20 mm、长度大于1.5 m的一段钢、钢管或L5角钢打入土壤之中。表面回填和混凝土层时，应深入表面。

3.降低接地电阻

接地网完成之后，测量避雷器接地端子与接地体端子间的电阻。一般情况之下，接地电阻应小于4Ω，在“土壤电阻率”较高的地区可放宽至<10Ω。如果不符合要求，首先检查接地点是否接触良好，然后检查接地线是否足够厚，长度是否尽可能短；以及一些方法，如伸入接地体，满足“接地电阻”要求之后，可加减阻剂或采用石墨金属接地棒作为防雷接地端子。

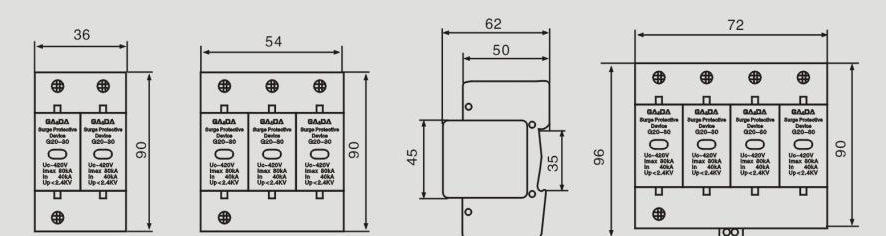

线路展示图

TUR T1-50/1P+N电涌SPD闪电实验

对闪电的研究是一个实验性的课题，它的信息只有通过野外实验才能真正捕捉到。因此，在夏季，工作人员将通过光学手段对雷电场进行监测。此外，闪电事件的时间、地点和物理过程是由多个台站同步观测确定的。

由于雷电难以捕捉，我国自20世纪80年代以后发展了一种新的雷电探测方法，即在适当的雷暴条件之下，将雷电引至地面。当雷雨在底部时，我们发射火箭在火箭之上拖出一根金属丝。在导线向上发展的过程之中，会感应到一道闪电，闪电会沿着导线击中地面。这样，就可以在指定的地点人工触发闪电，并将闪电引到预测的位置进行科学实验。
