HL-D-4KVA 消防应急集中电源产品优势

HL-D-4KVA满足国家标准 GB17945-2010《消防应急照明和疏散指示系统》的标准要求 ;

主备电自动转换，可手动强启，为后端灯具提供应急电源 ;

HL-D-4KVA集中电源、分配电一体化设计，A 型集中电源安全电压输出，符合新标准 ;

自动对设备进行周期性充放电检测及运行状态年月检，实现无人值守 ;

冗余化设计，性能稳定、可靠 ;

HL-D-4KVA具备开路、过载、欠压、过电流等多重保护 ;

具备 CAN、RS485、干接点、市电检测等外部通讯控制端口，实现控制器远控、FAS

及市电失电联动 ;

中文液晶显示。

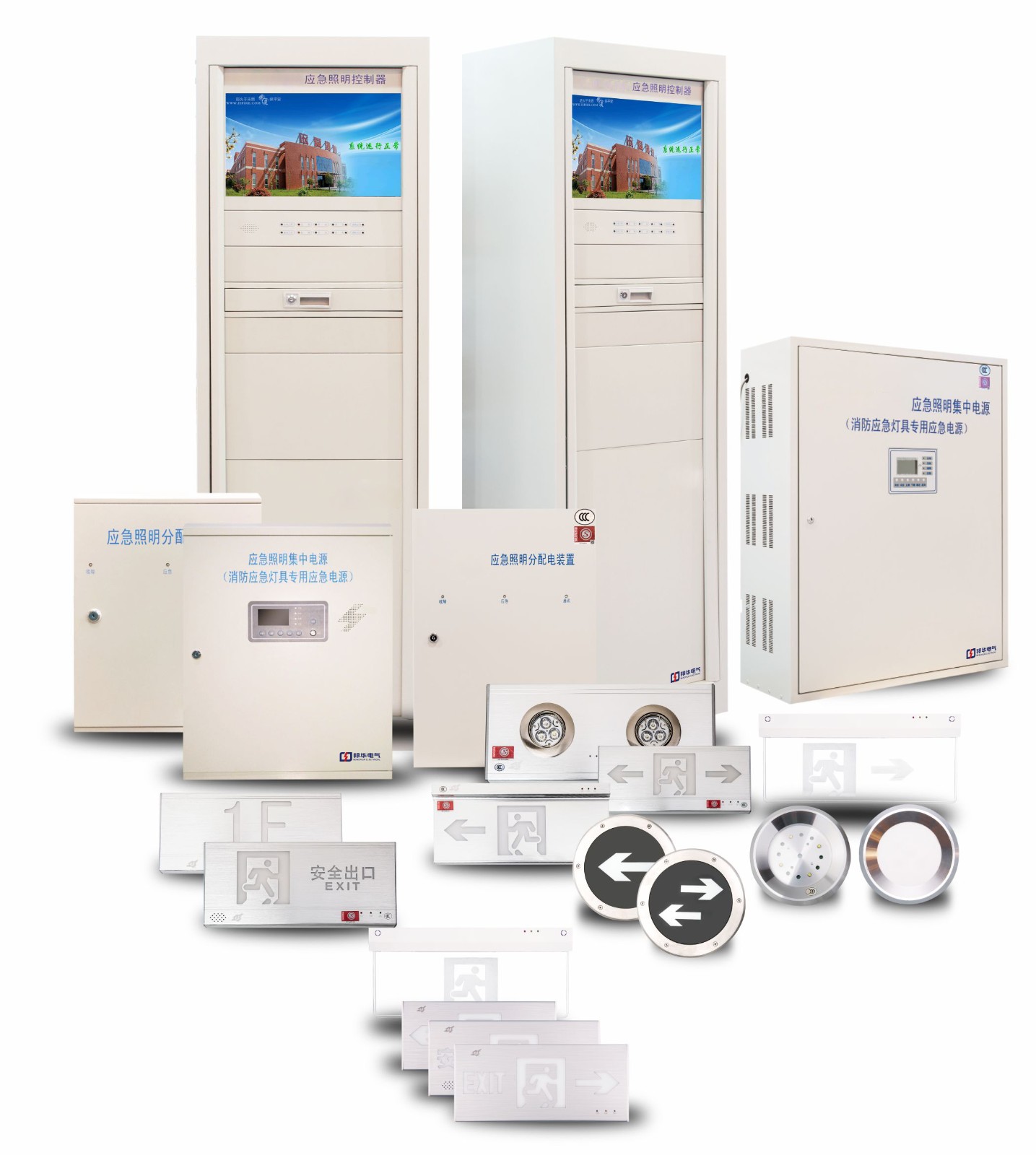

消防应急系统主要型号

HL-C-G、HL-D-0.5KVA、HL-D-1KVA、HL-D-4KVA、HL-D-3KVA、HL-D-2KVA、HL-D-12KVA、HL-D-8KVA、HL-D-5KVA、HL-D-30KVA、HL-D-20KVA、HL-D-10KVA

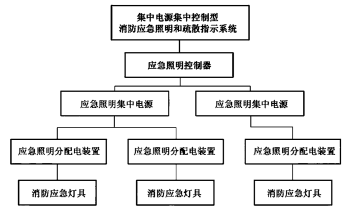

系统构成图

HL-D-4KVA 消防应急集中电源设计参考

1、系统由应急照明控制器、HL-D-4KVA应急照明集中电源、集中电源型应急标志灯、照明灯组成。

2、任一台应急照明控制器直接控制灯具的总数量不应大于 3200 ( 宜留有不少于 10% 的余量 )。

(1) 应急照明控制器应设置在消防控制室内 , 与 FAS 系统实现联动 ; 可级联 8 台分控制器 , 扩展控制网络。

(2) 控制器可按预设逻辑实现自动、手动控制系统应急启动。并可实时检测每个设备 / 灯具工作状态和故障信息。

(3) 控制器与集中电源的通信回路采用 NH-RVSP-2* 1 .5mm2 SC20/ 耐火光纤。

3、HL-D-4KVA应急照明集中电源按输出电压等级 , 分为安全电压 A 型和非安全电压 B 型 , 回路不超过 8 路。

(1) A 型应急照明集中电源至灯具输出回路 , 采用 DC24/36V ( 电源 + 通信 ) 无极性二总线模式。

(2) 非火灾模式 , 在正常照明电源 / 系统主电源断电后 , 可实现灯具应急点亮 ( 系统主电源断电 , 应急不超过 0.5h)。

(3) 应急持续时间参阅 GB51309-3.2.4 (1 -6 条 )。

(4) 配接不同额定功率的灯具时 , 系统的持续应急时间不同 , 如 :P 额定配接功率 30min' 30min ≈ P 额定配接功率 90min* 90min。
