GBL-60/420/4P 浪涌保护器整体应用

断路器GBL-60/420/4P作为新一代浪涌保护器后备保护装置，具有较强的分断能力和较高的抗浪涌能力。在考虑分断能力和耐浪涌能力的条件之下，其短路动作电流远低于传统后备保护装置。它能有效地切断低短路电流，为浪涌保护器提供更精确的短路保护。

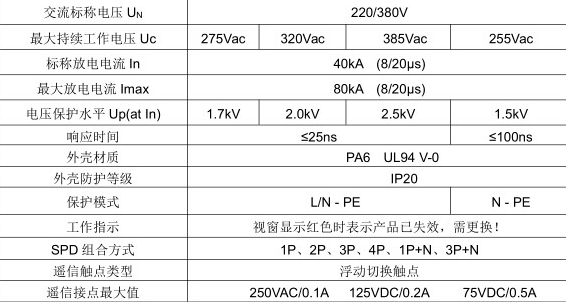

技术参数表

GBL-60/420/4P相关型号

GBL-40/420/4P、GBL-20/420/4P、GBL-80/420/4P、GBL-100/420/4P、GBL-120/420/4P

GBL-60/420/4P 浪涌保护器——SPD后备保护器的功能及优点：

1.当电源出现异常瞬态过电压，使GBL-60/420/4P浪涌保护器导通、短路时，可能造成停电、停电，甚至引发严重火灾事故。内部隔离开关的安装能在SPD短路时快速断开电路。这里特别说明的是，内部隔离开关必须具有断开短路电流的能力，否则会有严重的电弧燃烧火灾后果！

2.当SPD劣化（承受雷电电流冲击或瞬态过电压冲击），导致启动电压低于电源电压时，工频泄漏电流会迅速增大。当电流只有几安培时，SPD热脱扣机构可以断开电路。当电流大于10a时，GBL-60/420/4P电涌保护器的发热和点火比传热速度快，也就是说，当跳闸温度发生时，GBL-60/420/4P电涌保护器的传热还未达到，电涌保护器已经着火。内部脱离器在引起SPD火灾后必须断开电路，以防止火灾的发生。

3.当GBL-60/420/4P浪涌保护器有雷电电流通过时，内部隔离开关不会误跳闸，使电气设备的防雷始终处于有效状态。传统的浪涌保护器后备保护装置大多采用断路器和熔断器。断路器作为后备保护装置，在浪涌冲击之下容易发生故障。低浪涌耐受能力。为了获得更高的浪涌耐受能力，所选的额定电流会比较大，导致短路电流低而不能断开。同一额定电流的熔断器比断路器的耐压能力低，同时也存在额定电流比过大的问题。
