YSP-40/4P 浪涌保护装置

阅读次数:135     发布时间:2021-03-12

YSP-40/4P


YSP-40/4P 浪涌保护装置概述以及如何使用

浪涌防护器YSP-40/4P是为各种电子设备、仪器仪表和通信线路提供安全防护的电子装置。其工作原理是当电源线和信号传输线发生瞬时过电压时,SPD将过电压放电,将电压限制在设备能承受的电压范围之内,以保护设备不受电压冲击。

正常情况之下,YSP-40/4P浪涌保护器(SPD)处于高阻状态,不漏电流;当电路之中发生过电压时,会在很短的时间之内触发SPD,将过电压的能量泄漏出去,保护设备;过电压消失之后,SPD将恢复高阻状态,完全不影响正常供电。

在成套配电装置之中安装YSP-40/4P浪涌防护器时,需要注意浪涌防护器的接线要求。不合理的安装或接线会大大降低浪涌保护的功能,甚至失效。严重时,会引发火灾,造成经济损失或人员伤亡。


YSP-40/4P

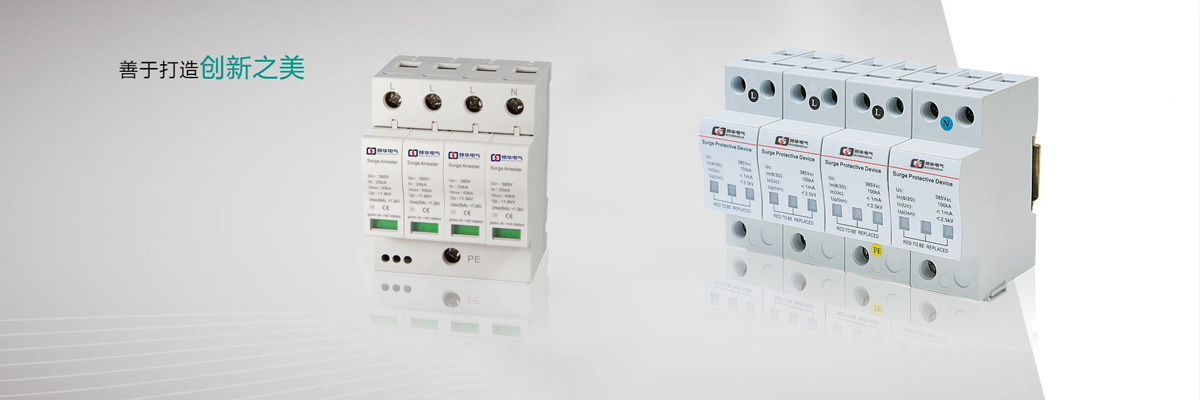

型号展示

YSP-40/4P、YSP-25/4P、YSP-80/4P、YSP-I15/4P、YSP-I15/3P+N



YSP-40/4P

YSP-40/4P 浪涌保护装置

SCB后备保护器是一种用于SPD后端过流保护的装置。

SPD的内核是ZnO压敏电阻。ZnO是由具有p-n结半导体结构的晶界层隔开的晶粒组成,决定了压敏电阻的V-I特性。当浪涌电流通过压敏电阻超过其承受能力时,陶瓷体的部分晶界层会被破坏,导致压敏电阻电压降低。在严重的情况之下,它会被分解。随着放电次数的增加,性能逐渐下降。当故障被破坏时,往往以短路的形式出现。当突然的浪涌通过SPD时,热量还没有传递到热熔丝机构,ZnO压敏电阻就会损坏。如果是爆炸性损伤,放电路径会被自然切断。如果是短路损坏,电源将被切断,因为热量没有到达热保险丝。在这种情况之下,SCB必须切断电源。
