【电气技术】不怕突然的暴风雨,不怕起伏的浪涌

阅读次数:151     发布时间:2021-06-03

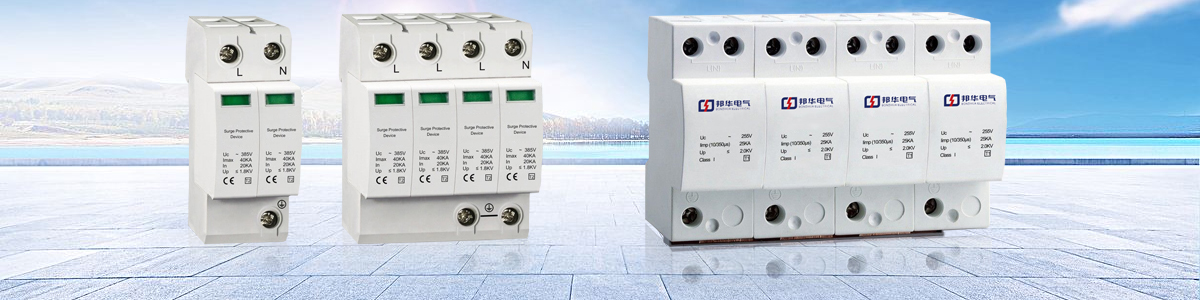

浪涌保护器 (5).jpg


在高温、炎热天气和雷雨季节,由于各种原因,发电量不升反降。除了影响光伏电站的经济效益之外,更容易危及人身和财产安全。本文将与大家一起探讨夏季最常见的电气故障:

1.对地绝缘阻抗过低

雨天,套管潮湿易进水;交流接线不当也可能导致水流入个别机器;部件防水盒可能被热损坏…

对于这些问题,最常见的错误信息是“对地绝缘阻抗低”,

现场检查直流电缆及元器件接地情况,

检查直流电缆,包括元器件间的电缆,元器件与逆变器间的电缆,特别是转角处的电缆和无管道明敷的电缆,需要仔细检查,

在很多工程之中,直流线路大多与元器件面板接触,由于直流线路外皮长期老化,可能对元件正面造成一定程度的腐蚀,

避免电缆与元件正面直接接触;采用耐腐蚀、抗老化等级高的电缆。

2.检查模块侧接地和套管进水情况

如果光伏系统接地不好,也会影响逆变器正确检测模块对地绝缘阻抗。现场问题有:模块支架接地,模块接地一般选用40*4mm扁钢或其他材料φ 10或φ 光伏组件的接地电阻不大于4Ω, 对不能满足接地电阻要求的,一般在土壤率低的地方加降阻剂或埋设降阻剂。

3.配电箱侧接地

1、防雷接地

AC侧防雷一般由熔断器或断路器、避雷器组成,主要用于感应雷或直击雷或其他暂态过电压浪涌的保护。SPD的下端连接到配电箱的接地棒之上,如下图所示:(2)箱形接地(按建筑电气工程施工质量验收规范6.1.1)柜、板、平台的金属框架和基础钢;箱、盘必须可靠接地(PE)或接零(pen);对于装有电器的可开启门,门与门框间的接地端子应采用裸编织铜线连接,并标明。

2、过温保护

光伏人们在关注逆变器的整体性能时,往往会关注到一系列常见的问题,如转换效率、最大直流电压、交流输出功率、保护水平等。逆变器的散热是光伏行业容易忽视的问题,而散热问题所引起的功率损耗甚至电机过温保护(减载)实际影响到发电量。

温度对模块的发电量乃至整个光伏系统都有很大的影响。一年之中,7月至8月太阳最好的时候发电量不是最高的,4月至6月和9月至10月发电量较高。因此电站的通风散热在实际电站的设计、运行和维护之中非常重要,这也是“为什么夏季发电量低”的最可能原因。

另外,安装现场的许多逆变器都放置在室外。长时间的阳光直射会损坏逆变器元件的寿命。阳光直射与腔体温度有直接关系,影响电容器等元器件的使用寿命,加速设备老化。

串联安装时,建议逆变器左右距离大于1米,以保证机器散热。注意为逆变器的两边操作和维护预留空间。
