BH0416-A 智能照明控制模块

阅读次数:862     发布时间:2021-07-12

20210712/60ebe312221fc.jpg

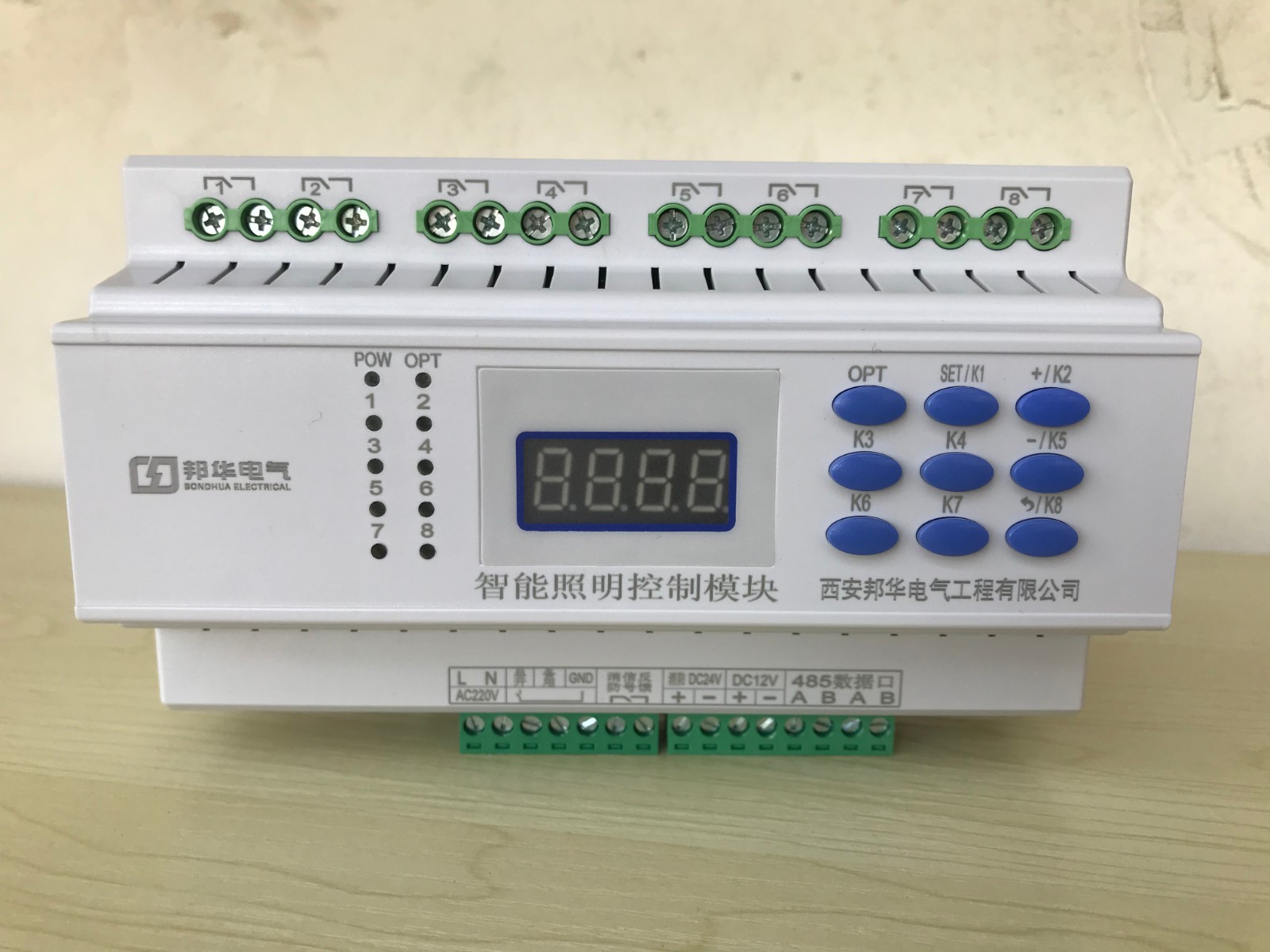

BH0416-A 智能照明控制模块智能照明控制系统的主要功能

1)开关模块BH0416-A 智能照明控制模块可根据预设的场景模式或时钟,实现连接电路智能灯的智能开关功能,自动控制任意一个电路灯达到预期的照度值,达到不同的场景要求。

2)自反馈开关模块实现实时检测功能,灯具运行时间和照明条件的记录和存储。

为节能分析和灯具寿命周期维护提供数据支持。BH0416-A 智能照明控制模块快速判断故障线路,节省操作人员维护检查时间。

3)触摸屏和现场控制面板可实现区域灯的现场控制。

主控面板可完成现场模式一键操作;触摸屏控制模式可以实现更多的场景定义和照度调节功能,满足不同场景的需要。

4)通过时钟控制模块,根据不同时间的场景预设,定期开启相应的照明模式。

BH0416-A 智能照明控制模块可以实现更多的智能化功能,如单灯,单回路群控。


主要型号

RM/50-6.20.SF、ASL100-S4/16、N512/11-15、DC-KG0420FBCP-CM、TXA204C、BH0816-A、BH0416-A


节能效果分析

按3000套85wled筒灯每天在公共场所工作18小时计算,传统照明1D耗电约4590kwh北京地铁车站站台大厅面积;公共区域灯具总耗电约13h,智能照明1D耗电约2080kwh。智能照明系统BH0416-A 智能照明控制模块节能20%-30%,节能效果非常明显。

地铁现场照明方案实现了地铁监控中心对照明灯具的实时控制,获得灯具的状态和使用性能,全面实现地铁系统与智慧城市系统的融合;智能控制器BH0416-A 智能照明控制模块具有很强的可靠性和系统兼容性,使地铁中央控制系统能够对每一盏灯进行无误监控,智能照明系统BH0416-A 智能照明控制模块将led筒灯等灯具与智能控制系统巧妙结合,实现更加节能高效的全功能地铁照明。


20210712/60ebe37848268.jpg

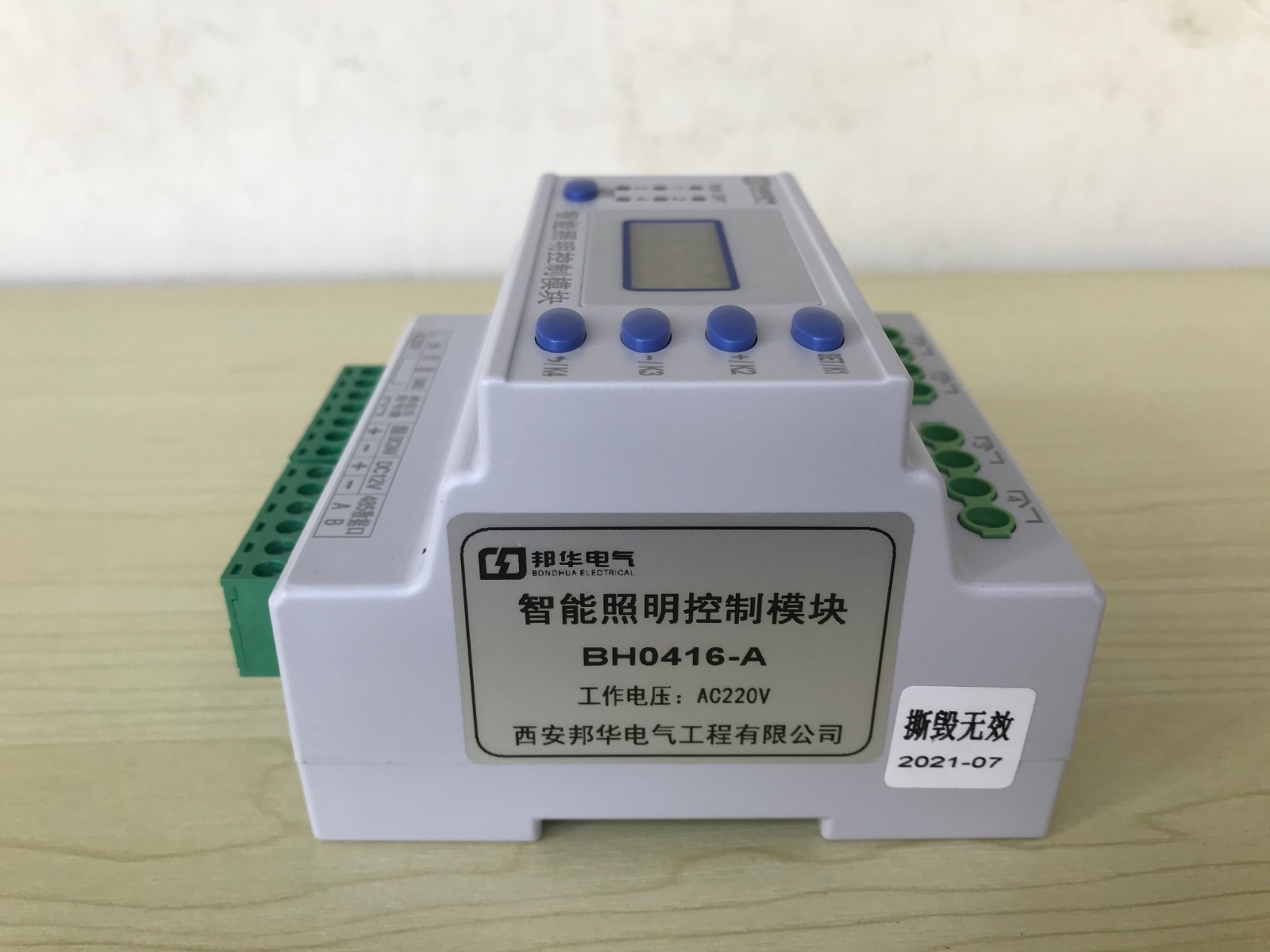

BH0416-A 智能照明控制模块安装说明:

输入模块BH0416-A 智能照明控制模块的安装,通用于86暗盒;在被控消防设备附近。

1. 轻压盒体下侧并向外拉,将盒体与方形底板分离。

2. BH0416-A 智能照明控制模块用2只M4X25mm螺钉将方形底板与墙内的86暗盒固定住。水平的孔距为60mm。

3. 接线端子:在模块的左面端子排,自上到下端子为S+、S-(总线接线端子)、无源反馈接点。

4. 接线后,再盖上盒盖,安装完毕。
