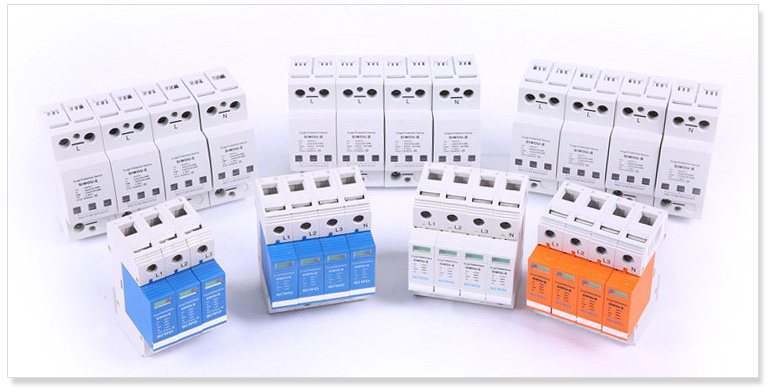

GPU1-BC100 浪涌保护器T1级

阅读次数:797     发布时间:2020-08-20


一、适用范围

    电源浪涌保护器适用于电网电压1000V以下,频率50/60Hz的各种低压配电系统中。如邮电通信、铁路、金融系统、油田、高层建筑、民宅、写字楼等配电系统中。使这些用电单位的用电器(如电脑、仪器设备、家用电器等)免受雷击、暂态过电压等浪涌过电压带来的损害。保证设备及人身安全。是理想的过电压保护装置。


二、主要结构和工作原理

    在三相五线制系统中,三条相线和一条零线对地线之间均有保护器(见图一)。在正常情况下保护器处于高阻状态,当电网因雷击或其他原因造成浪涌过电压时,保护器将在纳秒级时间内迅速导通,将浪涌过电压引入大地,从而保护了电网上的用电设备。当该浪涌过电压通过保护器且消失后,保护器又重新恢复到高阻状态。从而不影响电网的正常运行。


三、特点

1、 采用内部接线,整体结构紧凑,安装方便。

2、高速反应,动作时间小于5ns。

3、工作状态显示明显,绿色(正常)、红色(故障)。

4、可附加功能,如R:热备份;C:计数器;Y:遥信


四、正常工作条件

1、海拔高度不超过2000m;

2、周围空气温度:

正常范围:-10℃~+40℃

极限范围:-40℃~+70℃

3、空气相对湿度:室内温度条件下30%~90%;

4、与垂直面的倾斜角度不超过5°;

5、无显著摇动和冲击震动的地方;

6、无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃)。


五、注意事项

1、模块式浪涌保护器采用标准的35mm导轨安装,安装以后不需要调整;

2、只要保护器安装正确即可自动对电网进行保护;

3、安装应由熟练的电气人员进行,安装前应检查模板单元上标定UC值是否与实际系统电压相配对,外观是否有损坏,若不配对或有损坏发生时,就不应安装在保护电路上。如浪涌保护器模块(以下简称模块)的指示窗口指示红色,应立即更换新的模块。在更换时,发现插拔力非常轻或基座有明显的发黑现象的时候,就应该使用新的基座;


六、维护

1、保护器按要求安装后不需调整,即可自动对电网进行保护;

2、当指示窗口 为绿色时,说明保护器正常工作。变为红色时,当前的模块已失效此应及更换;

3、每六个月对模块进行检查一次,失效后及时更换;

4、经常检查串联于线路上的 断路器或熔断器是否正常。
