电涌保护器的电路根据不同需要，有不同的形式，其基本元器件就是上面介绍的几种，一个技术精通的防雷产品研究工作者，可设计出五花八门的电路，好似一盒积木可搭出不同的结构图案。研制出既有效又性能价格比好的产品，是防雷工作者的重任。

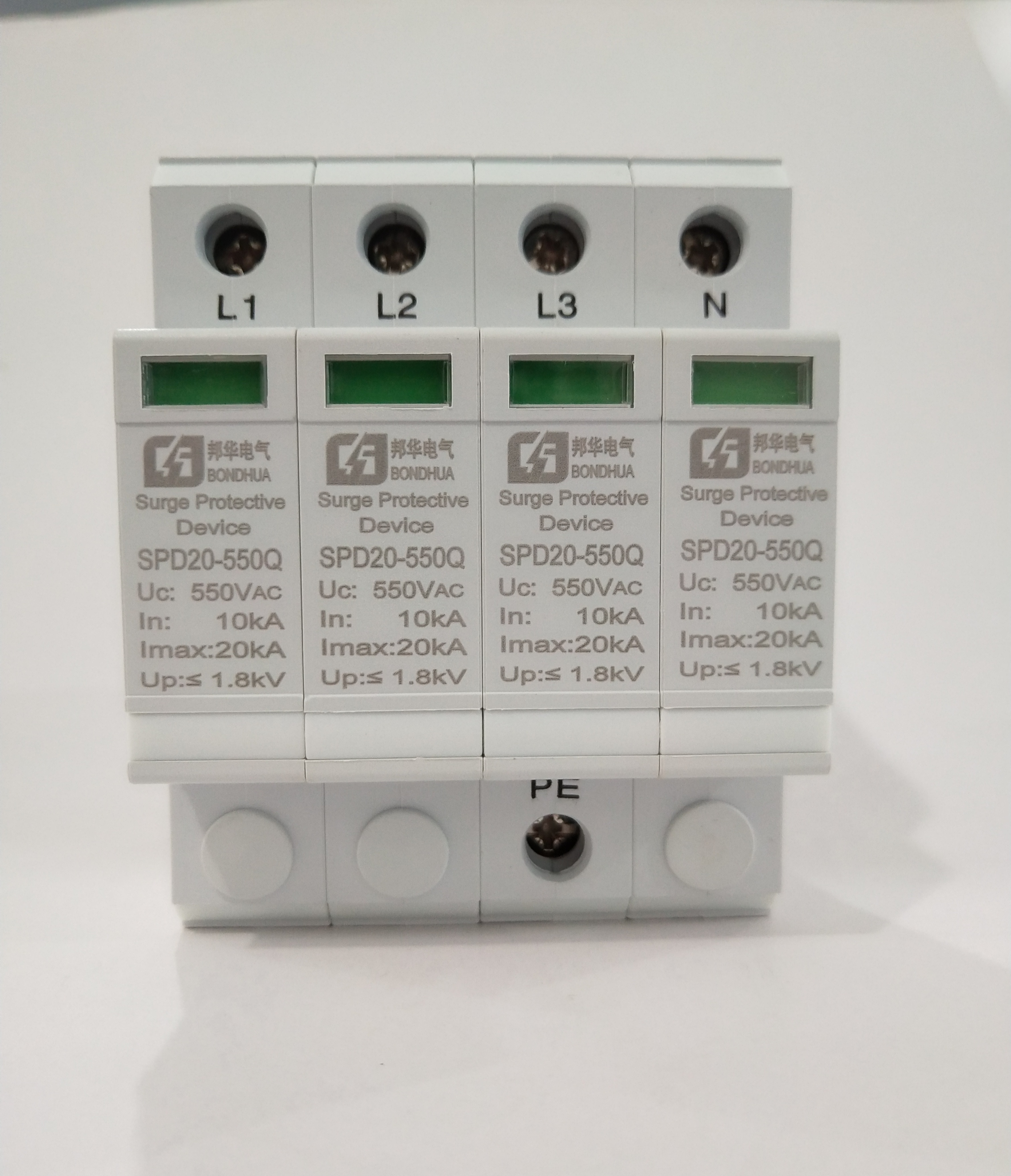

>>产品特点：

● 通流容量大

● 电压保护水平低

● 更换方便-无需停电可更换保护模块

● 故障功能显示-各模块均带有告警功能

● 远程监控-带有远程告警装置，方便远程监控

● 防误插功能-底座和模块均带有最大持续工作电压或通流容量标示，

● 可防止更换模块时出现错误

● 安装方便-模数化设计

【简单介绍】

适用范围广：可以应用于不同的配电方式中（TT或TN模式）；

通流容量范围大：100KA-200KA/相；

使用寿命长：经受C3类（8/20μs,10KA）脉冲1000次冲击无损坏；工作频率：40-60HZ;

温度范围：-40-85℃;

失效检测指示；

内置热断路器和保险丝；

高强度阻燃塑料外壳；

1. 适用范围

主要适用于配电室、配电柜、和其它重要场所总电源，移动通信基站，微波通信局站，电信机房，工厂，民航，金融，证券等系统的主电源防护；

2. 所替代的产品

取代了火花间隙、压敏电阻、抑制二极管等保护元件；

3. 性能特点：

3.1 易辨识的状态显示可以方便维护人员了解浪涌保护器的工作状态，易维护；

3.2 35mm的标准导轨式安装；

3.3 浪涌识别技术：在模块内装入识别开关，此开关可以识别浪涌，正常工作时处于常开状态，仅在出现浪涌的5ns闭合。此开关可以防止漏流，延缓元件老化，提高产品寿命；

8/20μs和10/350μs的区别

防雷击保护的选用，分为4个等级，IEC61312-1规定：10/350μs是首次雷击波型，用于电源的第一级（A级）保护，值得注意的是这只是雷击波的测试波型，而不是雷电的实际波型；8/20μs是用在首次后的B级、C级、D级雷击保护，二者在本质上是没有区别，只是反映了保护器件能分流雷电流能量大小而已！

为什么在SPD的回路中要安装熔断器或断路器？

SPD的内部核心是一个氧化锌压敏器件，氧化锌是由晶粒组成，晶粒被具有P-N结半导体结构的晶界层隔开，这些晶界层决定了压敏电阻的V-I特性。当浪涌电流通过压敏电阻超过了它的承受能力时，瓷体中将有部分晶界层被损坏，致使压敏电压下降，严重时将被击穿。随着放电次数的增加，性能逐渐下降，当失效损坏时，往往是短路的形式。当突发性的特大浪涌通过SPD时，热量还来不及传递到热熔断机构，氧化锌压敏器件就已经损坏，如果是炸裂性损坏，放电通路自然被切断，如果短路性损坏，由于热量没达到热熔断切断电源，此时，必须依靠熔断器或断路器切断电源。
