USF-C40/4P避雷器（SPD）——380V三相四线制C级防护标杆

邦华电气是专注浪涌保护器（SPD）研发、生产与销售的实力厂商，深耕行业多年，主打高适配、高可靠、高性价比产品，核心服务于各类采购场景（工程采购、批量备货、项目配套）。我们不玩概念、不做虚标，旗下USF-C40/4P避雷器均符合GB/T 18802系列国标及IEC相关标准，通过CQC、TUV等权威认证，可提供完整资质文件（检测报告、认证证书），帮你规避采购风险，省去资质审核麻烦，让你采购USF-C40/4P避雷器更省心、更放心。

一、USF-C40/4P避雷器产品描述+概述：

USF-C40/4P避雷器（SPD）是一款专为交流50Hz（60Hz）、380V三相四线制配电系统设计的C级浪涌保护器，隶属于核心主打系列，主要安装在电气系统各级配电柜内，可有效抑制直击雷、感应雷及操作过电压引发的瞬态过电压幅值，快速泄放电涌能量，从而保护配电系统电路、开关设备及各类用电设备免受浪涌冲击损坏，保障电气系统连续稳定运行。

该型号采用模块化结构、4极（3相+N）全保护设计，防雷等级可达40KA（最大放电电流），适配高温、潮湿、振动等复杂环境，通用性强、防护性能优越，无需额外改造即可投入使用，完美契合你工程采购、批量备货、项目配套的多样化需求，是采购4P、40KA等级避雷器的优选型号。

USF-C40/4P避雷器遵循IEC 61643-11及GB/T 18802.1-2011标准研发生产，采用模块化密封结构，外壳为阻燃V0级ABS材质，可在-40℃～+85℃环境下稳定运行，适配高温、低温、潮湿、振动等复杂场景；同时支持远程遥信功能可选配，方便你实现远程监控，实时掌握产品运行状态，进一步降低运维成本，提升防护管理效率。

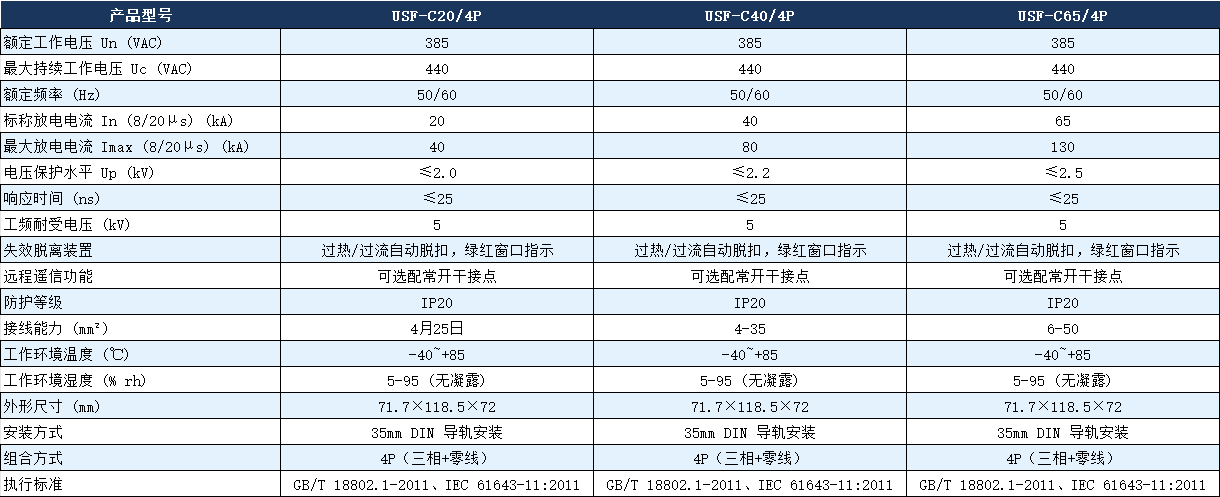

二、USF-C40/4P避雷器详细参数表：

该型号采用4极全保护设计，精准适配380V三相四线制配电系统，保护模式覆盖L-N、L-PE、N-PE，可全面抵御线路间及线路与地之间的浪涌冲击，解决单一极数防护不全面的痛点；同时搭载热脱扣保护装置，当产品过载、过热或元器件老化时，自动脱扣断开，防止故障扩大，搭配故障指示窗口，实现产品运行状态可视化，降低后期维护难度。

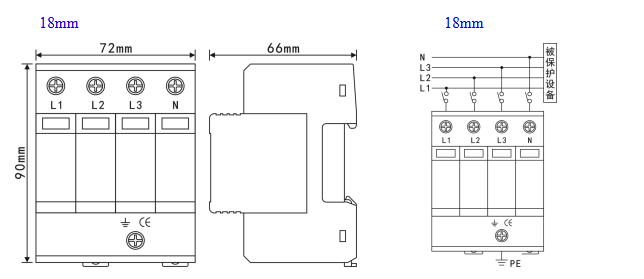

三、USF-C40/4P避雷器的尺寸图+接线图：

USF-C40/4P避雷器核心采用优质氧化锌压敏电阻元器件，结合先进的封装工艺，实现≤25μs快速响应，能在浪涌冲击瞬间切换为低阻抗状态，将浪涌电流快速引导至接地系统，同时将电压限制在1.8kV以下，残压低、防护精度高，有效避免浪涌对配电设备及用电设备的损害，保障电气系统稳定运行，契合C级浪涌保护器的核心技术要求。

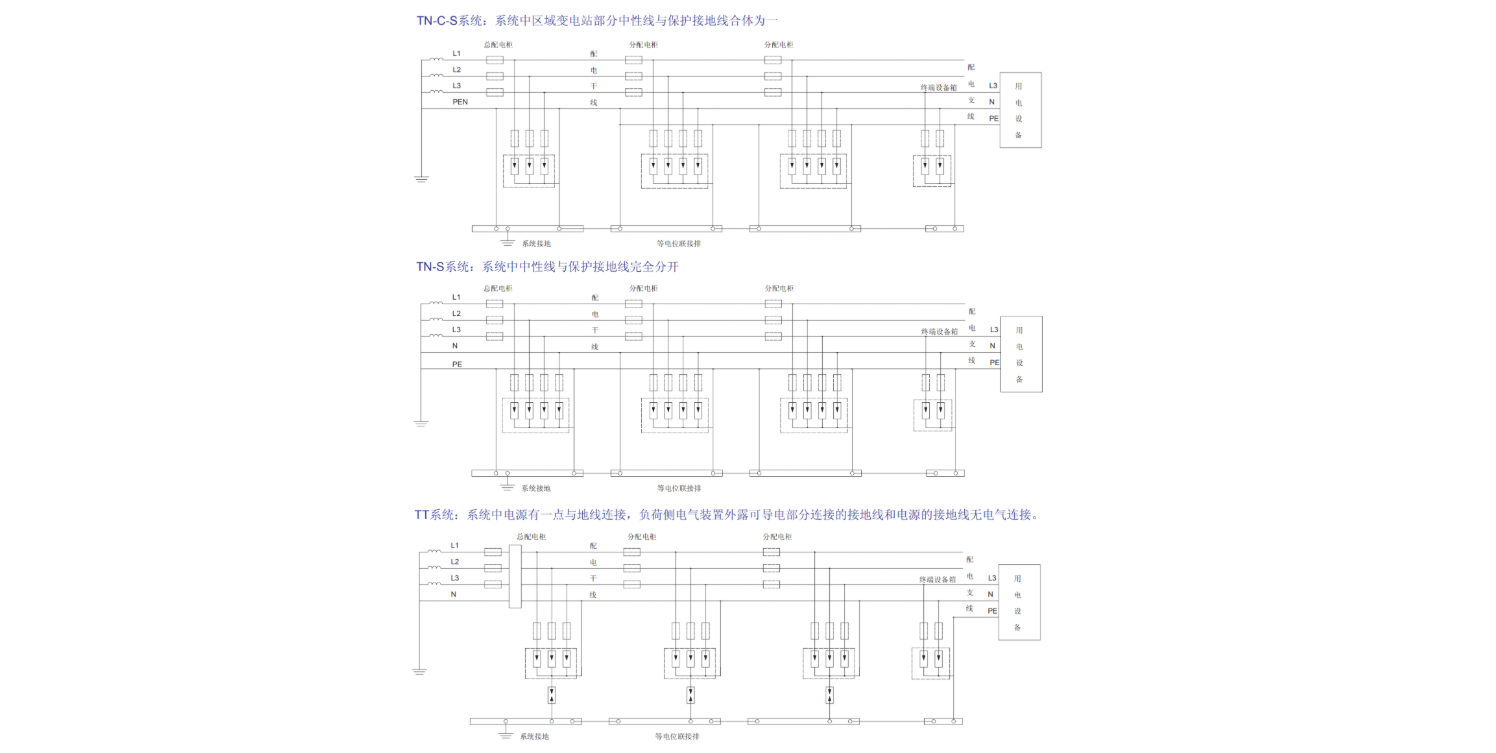

四、系统接线图：

1.  接线原则：遵循“三相四线制”规范，电源进线端（L1、L2、L3、N）分别对应接入避雷器的4个进线端子，出线端（PE）接入接地端子，确保接地良好，接地电阻≤4Ω，方可充分发挥防雷防护效果，避免因接线不规范导致防护失效。

2.  接线注意事项：

- 接线时需确保接线牢固，避免松动导致接触不良，影响防护效果；

- 进线与出线需分开布置，避免交叉干扰，确保线路安全；

- 接线完成后，需检查接线正确性，确认无误后再投入使用；

- 如需配置远程遥信功能，需额外对接遥信端子，遥信端子导线截面适配1.5mm²；

- 后备过流保护装置必须串联在避雷器前端，便于检测、维护及故障保护。

五、USF-C40/4P避雷器适配场景：

1.  工业场景：工厂车间、工业生产线、工业控制柜、变频器保护、石油化工、冶金等场景的分配电箱，耐受高频浪涌冲击，提升设备运行可靠性，降低宕机风险，保障生产连续性，适配振动等复杂工业环境。

2.  民用/建筑场景：小区、写字楼、商铺、公寓等民用建筑的总配电箱、分配电箱，家庭配电箱及贵重电器防护，预防雷击、电压突变带来的设备损坏，守护居民用电安全，适配民用建筑多样的配电需求。

3.  公共设施场景：通信基站、数据中心、医院ICU、电梯控制系统、地铁信号系统、变电站、配电房等关键场所，保障核心设备连续稳定运行，避免浪涌导致的设备故障的重大损失，契合关键场所高可靠性要求。

4.  其他场景：户外设备、农业配电、轨道交通等场景的配电系统，可适配高低温、潮湿等恶劣环境，同时可根据你的具体采购需求，定制专属适配方案，一站式满足各类场景防护需求。

六、USF-C40/4P避雷器产品优势：

（1）材质优势

- 核心元器件：采用优质氧化锌压敏电阻，封装工艺先进，通流稳定、响应迅速，能在瞬间识别浪涌冲击并启动防护，残压低、防护精度高，可长期稳定运行，避免劣质元器件导致的防护失效。

- 外壳材质：选用阻燃V0级ABS材质，防火、耐高温、耐腐蚀、抗老化，能有效抵御恶劣环境侵蚀，杜绝火灾隐患，延长产品使用寿命至8年以上，降低后期运维成本。

- 内部结构：采用模块化密封设计，防水、防尘、防漏电，适配潮湿、多尘等复杂场景，同时底座与模块带有限位装置，具备防误插功能，搭配自锁卡扣设计，可防止模块在振动环境下松动。

（2）功能优势

- 全极防护：4极（3相+N）设计，保护模式覆盖L-N、L-PE、N-PE，全方位防护三相四线制配电系统，避免单一线路防护漏洞，防护更全面。

- 高效泄能：40kA标称放电电流，65kA最大放电电流，可快速泄放直击雷、感应雷及操作过电压产生的浪涌能量，限制瞬态过电压，最大限度保护设备安全。

- 智能安全：内置热脱扣器及故障指示窗口，当产品出现故障或老化时，可自动脱扣，避免故障扩大，同时直观显示产品运行状态（正常/故障），便于后期维护、更换，无需人工定期排查。

- 便捷适配：35mm标准导轨安装，尺寸紧凑，适配多数配电柜安装空间，接线规格适配6～25mm²常规接线，无需额外改造线路、更换接线材料，安装效率高，降低安装成本。

- 合规可靠：符合GB/T 18802.1-2011及IEC 61643-11系列标准，通过CQC、TUV等权威认证，可提供完整检测报告、资质证书，适配国内各类工程验收要求，帮你轻松通过验收，规避合规风险。

七、为什么选择我们购买USF-C40/4P避雷器？

- 资质过硬：USF-C40/4P避雷器通过CQC、TUV、CE等权威认证，符合GB/T 18802及IEC 61643系列标准，提供完整检测报告，验收无忧，规避26.3%的不合格产品风险；

- 高性价比：源头厂家直供，无中间商赚差价，批量采购价更优，同时产品使用寿命长，比同类产品综合运维成本低35%以上，帮你控制采购及后期运维总成本；

- 供货稳定：自有生产基地，USF-C40/4P避雷器现货充足，常规采购量当天下单、当天发货，定制型号周期可控，解决你“急单缺货”的痛点，尤其适配赶工期项目采购；

- 售后完善：质保期内免费维修、更换，专业技术团队24小时响应，一对一解答选型、安装、使用疑问，帮你规避各类使用风险，让你采购后无后顾之忧；

- 适配性强：USF-C40/4P避雷器可与同系列其他型号搭配，同一项目可一站式配齐交流、直流、信号防护模块，无需多厂家采购，节省你的采购时间和精力。

八、选择邦华电气购买保障：

- 精准选型：根据你的采购场景（工业/民用/公共设施等）、参数需求，直接匹配USF-C40/4P避雷器，帮你省去选型麻烦，避免买错、买贵，降低采购试错成本，尤其适配数据中心、通信基站等敏感场景的防护需求。

- 批量保障：现货供应，批量采购可享专属低价，支持按需定制（如遥信功能配置），交货周期可控，不耽误你的项目进度，解决“缺货、延期”的采购痛点。

- 省心售后：提供完整的资质文件（检测报告、认证证书），质保期内免费维修、更换，专业技术团队一对一解答安装、使用疑问，帮你规避安装不规范、接地不良等导致的防护失效问题，采购后无后顾之忧。

- 合规适配：USF-C40/4P避雷器符合国家相关标准，适配国内各类工程验收要求，帮你轻松通过验收，避免因产品不合规导致的返工、损失，尤其满足工业、公共设施等场景的合规需求。

九、常见疑问解答：

- 问：USF-C40/4P避雷器适用于单相配电系统吗？

答：不适用于。该型号为4极（3相+N）设计，专为380V三相四线制配电系统打造，单相配电场景可选择同系列单相型号，如需选型建议，可联系我们专业团队。

- 问：USF-C40/4P避雷器的响应时间≤25μs，能满足防护需求吗？

答：完全可以。目前国际和国内标准未对SPD响应时间作出明确规定，该型号采用优质氧化锌压敏电阻，实际响应速度可达到1ns级别，标注的≤25μs包含导线连接后的总体响应时间，足以快速应对各类浪涌冲击，保障设备安全。

- 问：采购后，安装不规范会影响防护效果吗？

答：会。安装时需严格按照接线要求操作，确保接地良好（接地电阻≤4Ω），后备过流保护装置需串联在避雷器前端，进线与出线分开布置，避免接触不良或接线错误，否则会大幅削弱防护效果，我们可提供一对一安装指导，帮你规避此类问题。

- 问：USF-C40/4P避雷器有质保期吗？质保范围包括哪些？

答：有，质保期为2年。质保期内，产品因自身质量问题（非人为损坏、安装不当）出现故障，可免费维修、更换，同时我们提供终身技术支持，解答使用过程中的各类疑问。

- 问：批量采购，能提供定制服务吗？

答：可以。我们支持批量定制，可根据你的需求配置远程遥信功能、调整接线规格等，同时提供专属批量报价，交货周期可控，确保不耽误你的项目进度。

- 问：如何判断USF-C40/4P避雷器是否正常运行？

答：产品配备故障指示窗口，正常运行时显示绿色，出现故障或老化时显示红色，同时可通过可选配的远程遥信功能，实时监控产品运行状态，无需人工定期排查。

选择USF-C40/4P避雷器，就是选择高效、可靠、合规的380V三相四线制浪涌防护方案！我们作为源头实力厂商，以过硬的产品质量、优惠的采购价格、完善的售后保障，为你解决采购全流程难题，规避防护及采购风险。无论你是工程采购、批量备货还是项目配套，USF-C40/4P避雷器都能精准适配你的需求，守护电气系统安全稳定运行，期待与你携手，成为你靠谱的浪涌保护器采购合作伙伴！
