YAP1-100/4P浪涌保护器（SPD）——通流100KA全极保护

邦华电气专注浪涌保护器研发、生产与供应多年，核心聚焦YAP1-100/4P等全系列SPD产品，主打“型号标准、品质可控、供货稳定、性价比突出”，精准适配你从选型、采购到售后的全流程需求。作为源头工厂，我们无中间商赚差价，批量采购价优，现货充足且交期可控，无需你担心货源、品质及延误问题，是众多企业采购YAP1-100/4P浪涌保护器的优选合作伙伴。

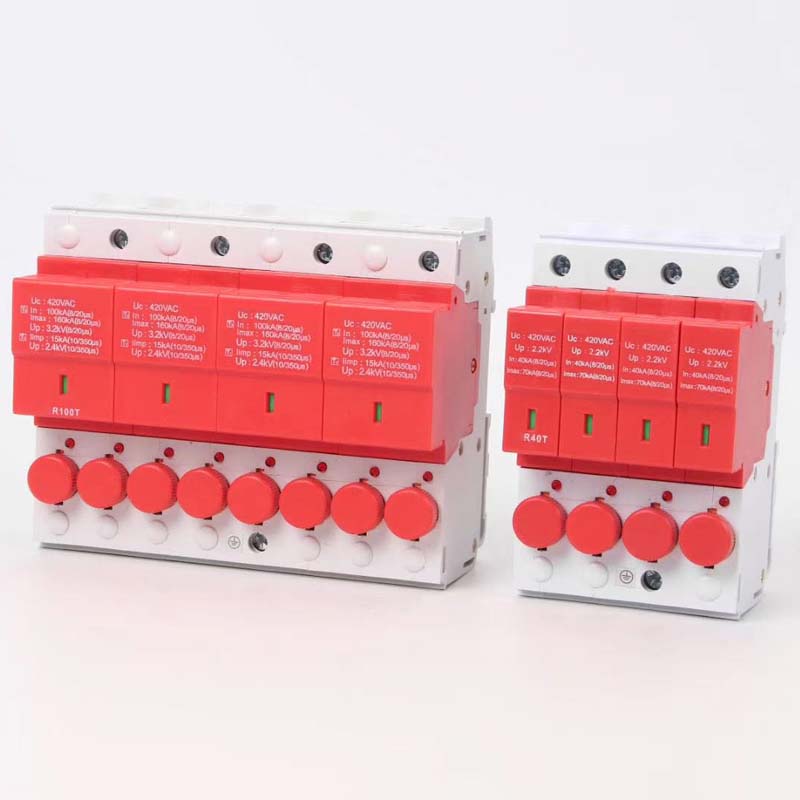

一、YAP1-100/4P浪涌保护器产品描述+概述：

YAP1-100/4P浪涌保护器（SPD）是专为380V三相四线电路设计的一级防雷保护设备，核心用于泄放雷击、电磁脉冲及开关操作产生的浪涌电流，限制暂态过电压，全方位保护电路及用电设备免受损坏。该型号采用模块化设计，符合国标GB50057-2010标准，通过国家强制性检测，适配TT、IT、TN-S、TN-C-S等多种低压工频交流电源系统，通流容量达100KA，响应速度快、防护精准，无需你额外换算参数，直接匹配工业、建筑、特殊场景等采购需求，批量采购可享专属低价，现货直达不延误项目进度。

YAP1-100/4P浪涌保护器通过国家强制性检测，符合GB 18802.1-2011标准，最大持续工作电压达420V，可适应电网电压波动，避免误动作，同时具备良好的电磁兼容性（EMC），不会对周边设备产生电磁干扰，适配精密仪器、通信设备等敏感负载的防护需求，兼顾防护性能与设备兼容性，是你采购380V三相浪涌保护器的优质选择。

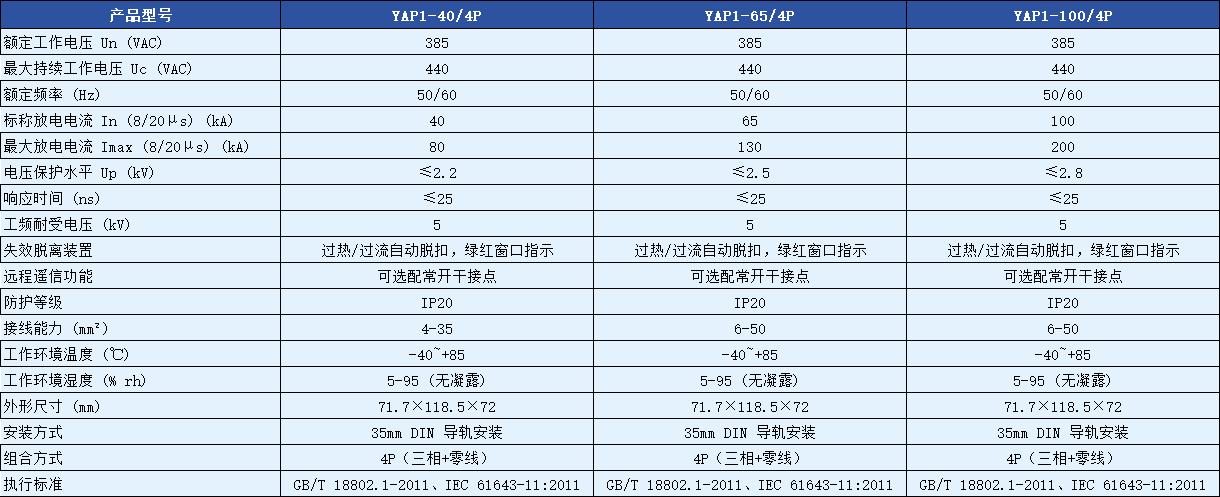

二、YAP1-100/4P浪涌保护器详细的参数表：

YAP1-100/4P浪涌保护器采用分级泄放技术，结合高能压敏电阻与气体放电管串联结构，既具备强大的浪涌泄放能力，又能实现无明显续流，有效避免SPD自身短路导致的电路故障，同时严格遵循IEC 61643-1标准设计，保护水平≤2.5kV，残压低且稳定，可精准保护380V三相电路中的各类用电设备，降低浪涌冲击造成的设备损坏及停机损失，适配工业高负载、多雷区域的防护需求。

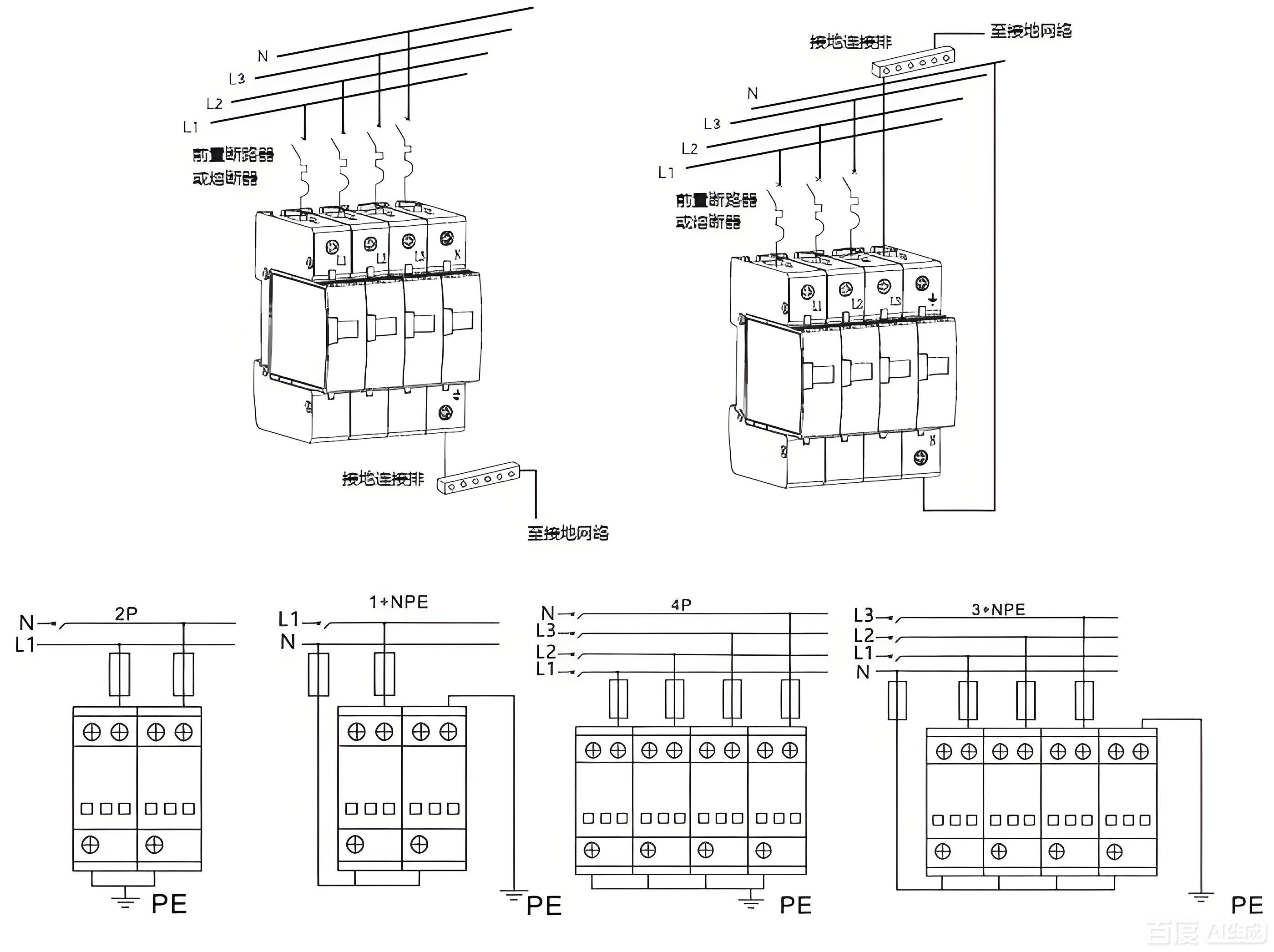

三、YAP1-100/4P浪涌保护器尺寸图+接线图说明：

该型号采用模块化集成设计，内部电路经过优化布局，散热性能优异，可长期承受高负载运行，避免因过热导致的性能衰减。同时配备双重脱扣装置，当SPD因过热、击穿失效时，可自动从电网上脱离，防止故障扩大，保障整个配电系统的正常运行，无需你频繁巡检，降低维护成本，适配无人值守的配电场景，满足你高效采购、省心使用的需求。

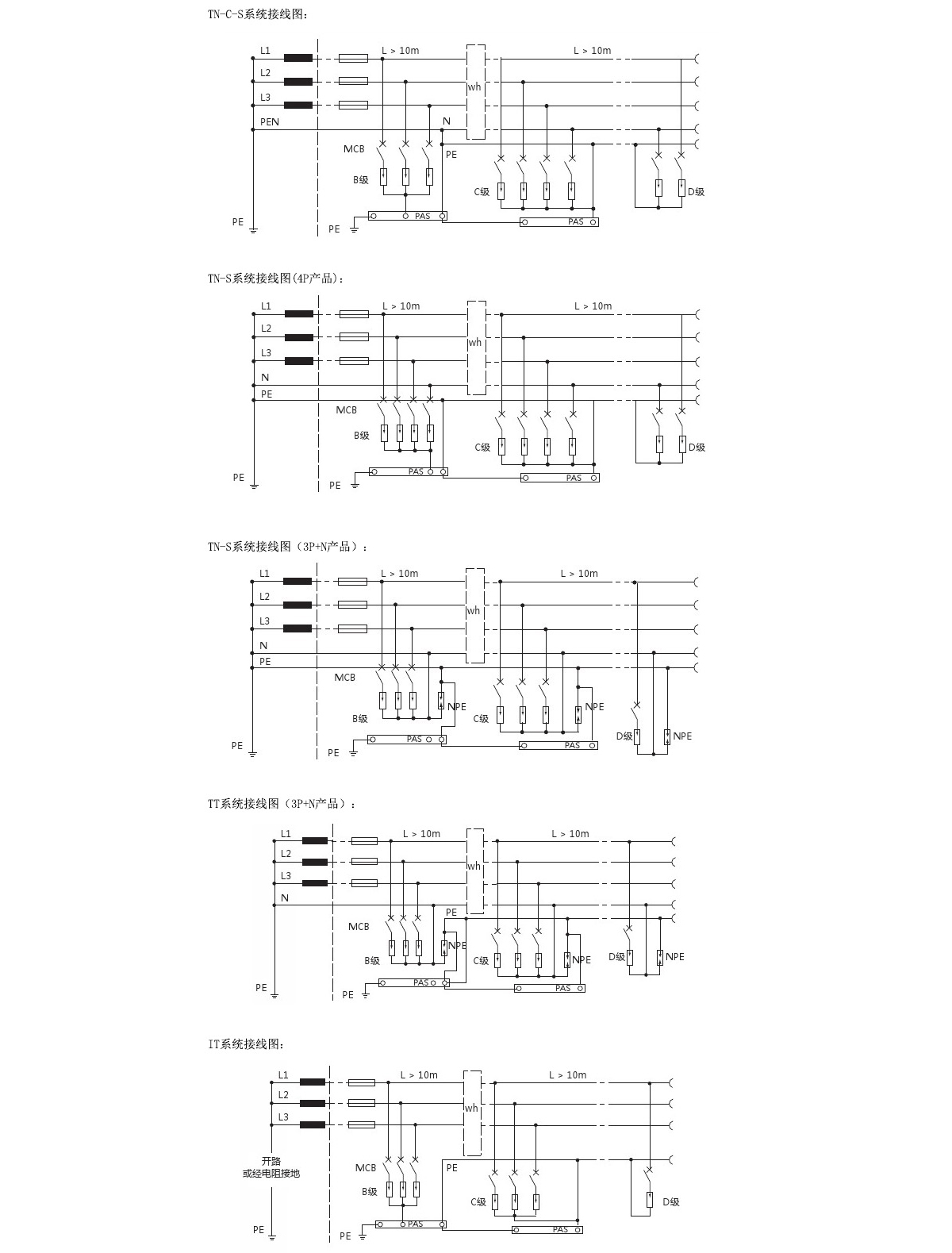

四、系统接线图：

【接线图说明】接线方式为4P（3相+N），采用并联安装，具体接线规范如下：

1. 输入端（L1、L2、L3、N）分别对应接入380V三相火线及零线，输出端对应接入被保护电路；

2. 接地端（PE）需可靠连接至总等电位接地端子板（MEB），接线线径需符合GB50343-2004标准，确保接地良好；

3. 后备过流保护装置必须串联在SPD前端，便于检测和维护，避免SPD短路影响电路正常运行；

4. 接线时需确保接线牢固，避免接触不良导致防护失效，安装示意图可联系专属采购顾问获取，同时提供免费安装指导。

五、YAP1-100/4P浪涌保护器产品优势：

（1）材质优势

1. 外壳采用增强阻燃PBT塑料，耐高温、防阻燃、抗老化，绝缘性能优异，可承受-40℃～70℃极端温度，适配工业恶劣环境，避免因外壳破损导致的电路短路，降低设备损坏风险；2. 内部核心元器件采用高能压敏电阻，通流能力强、稳定性高，经过严格筛选和老化测试，使用寿命长，减少后续更换频率，降低你的维护采购成本；3. 接线端子采用镀锡铜材质，导电性能好、接触电阻小，接线牢固不易发热，避免因接触不良导致防护失效，保障长期稳定运行。

（2）功能优势

1. 全极保护：4P（3相+N）设计，全方位覆盖三相四线电路，无保护盲区，有效限制各相浪涌电压，避免单一相浪涌损坏设备；2. 快速响应：≤25ns响应时间，瞬间泄放100KA浪涌电流，及时阻断浪涌冲击，保护精密设备及电路安全；3. 失效指示：配备失效脱离装置及状态指示窗口，正常工作时显示绿色，失效后自动脱离电路并显示红色，便于你快速排查故障，降低维护难度；4. 便捷安装：35mm标准导轨安装，模块化设计，安装、拆卸、更换便捷，无需专业施工团队，降低安装成本；5. 适配性强：兼容TT、IT、TN-S、TN-C-S等多种供电系统，无需额外调整，可直接适配不同场景的采购需求；6. 可拓展功能：支持配置遥信和声光报警附件，实现远程状态监控及报警，适配智能化配电场景，满足你多样化的采购需求。

六、YAP1-100/4P浪涌保护器适配场景：

工业场景：工厂总配电柜、生产车间电路、大型机械设备配电系统、化工/冶金/机电制造等工业领域，可有效抵御雷击及设备启停产生的浪涌，保护生产设备正常运行，减少停机损失，降低你的维修采购成本；

建筑场景：写字楼、住宅小区、商场、酒店等建筑的总配电房，适配建筑三相供电系统，保护空调、电梯、消防设备等大功率用电设备，避免浪涌导致的设备故障，保障建筑用电安全，助力项目验收顺利通过；

特殊场景：新能源电站辅助配电、通信基站机房配电、户外设备配电箱（室内安装）、交通枢纽配电系统等，适配复杂供电环境，具备较强的环境适应性，可定制遥信报警功能，满足特殊场景的防护需求；

补充：如需医疗、轨道交通等特殊场景的适配调整，可直接告知我们，专属采购顾问将为你提供定制化选型方案，确保产品完全匹配你的采购及使用需求。

七、邦华电气专属保障：

- 选型省心：无需你反复查参数、对比型号，提供1对1采购选型指导，根据你的使用场景（工业/建筑/特殊场景）、供电系统类型，快速确认YAP1-100/4P是否适配，同时提供参数换算、安装指导，节省你的选型时间；

- 供货安心：源头工厂直供，无中间商，批量采购可享专属低价，现货充足，交期比同行快30%，可按需加急发货，避免你因缺货延误项目进度；

- 品质放心：所有产品均通过国标检测，材质、功能符合标准，质保2年，售后响应及时，出现质量问题，免费更换、上门检修，降低你的采购风险；

- 适配省心：文案参数清晰、型号明确，节省采购时间。

八、为什么选择我们的YAP1-100/4P浪涌保护器？

- 功效背书：YAP1-100/4P每台产品均通过国家强制性检测，通流迅速、防护精准，100KA大通流能力可有效抵御各类浪涌冲击，保护你的设备不受损坏，减少维修成本和停机损失，避免因设备故障影响项目进度，助力项目验收顺利通过；

- 采购优势：源头直供，无中间商赚差价，批量采购价更优，同时支持按需定制（如遥信报警功能）、现货供应，交期可控，解决你“采购贵、供货慢”的痛点，同时提供样品寄送服务，让你先验货再下单，采购更放心；

- 适配搜索：文章参数清晰、型号明确，节省采购时间；

- 售后保障：专属采购顾问1对1服务，从选型、报价、下单到售后，全程跟进，质保X年，出现任何问题，24小时响应，免费更换、上门检修，让你采购YAP1-100/4P无后顾之忧。

九、常见疑问解答：

Q1：YAP1-100/4P浪涌保护器适合哪种供电系统？

A1：适配380V三相四线电路，兼容TT、IT、TN-S、TN-C-S等多种低压工频交流电源系统，无需额外调整，可直接安装使用，覆盖绝大多数工业、建筑场景的采购需求。

Q2：该型号的通流容量100KA，能满足一级防护需求吗？

A2：完全可以。YAP1-100/4P属于一级防护SPD，通流容量（Imax）达100KA，可有效泄放雷击及电磁脉冲产生的大电流，安装于总配电柜，可与下一级SPD配合使用，形成完整的防雷防护体系，满足GB50057-2010一级防护标准。

Q3：采购后，安装有专业指导吗？出现故障如何处理？

A3：采购后，我们将提供免费安装指导，包括接线图、安装规范及注意事项，同时可提供上门安装服务（按需付费）；产品质保2年，质保期内出现质量问题，24小时响应，免费更换、上门检修，无需你承担额外成本。

Q4：批量采购有优惠吗？现货充足吗？

A4：批量采购可享专属低价，采购量越大，优惠力度越大；我们作为源头工厂，YAP1-100/4P现货充足，常规订单当天发货，加急订单可优先安排，交期比同行快30%，避免你因缺货延误项目进度。

Q5：YAP1-100/4P的失效指示如何识别？需要定期巡检吗？

A5：产品配备状态指示窗口，正常工作时显示绿色，失效后自动脱离电路并显示红色，可快速识别故障；建议每6个月巡检一次，主要检查指示状态及接线牢固性，无需复杂操作，降低维护成本。

Q6：该型号需要搭配后备过流保护装置吗？安装位置有要求吗？

A6：需要搭配后备过流保护装置，且必须串联在SPD前端，当SPD续流时间过长或元器件老化短路时，可自动将SPD从电网上脱离，起到保护作用，同时便于检测和维护，避免影响电路正常运行。

你想要的靠谱、适配、高性价比，YAP1-100/4P浪涌保护器全部满足！100KA大通流、全极保护、多场景适配，源头工厂直供，无中间商差价，现货充足、交期可控，让你选型高效、采购省心、使用安心。无论你是工业、建筑还是特殊场景采购，YAP1-100/4P都是你的优选型号，立即联系我们，获取精准报价及样品，规避采购风险，助力项目顺利推进！
