CFD1-385B/4-100

阅读次数:766     发布时间:2020-08-24

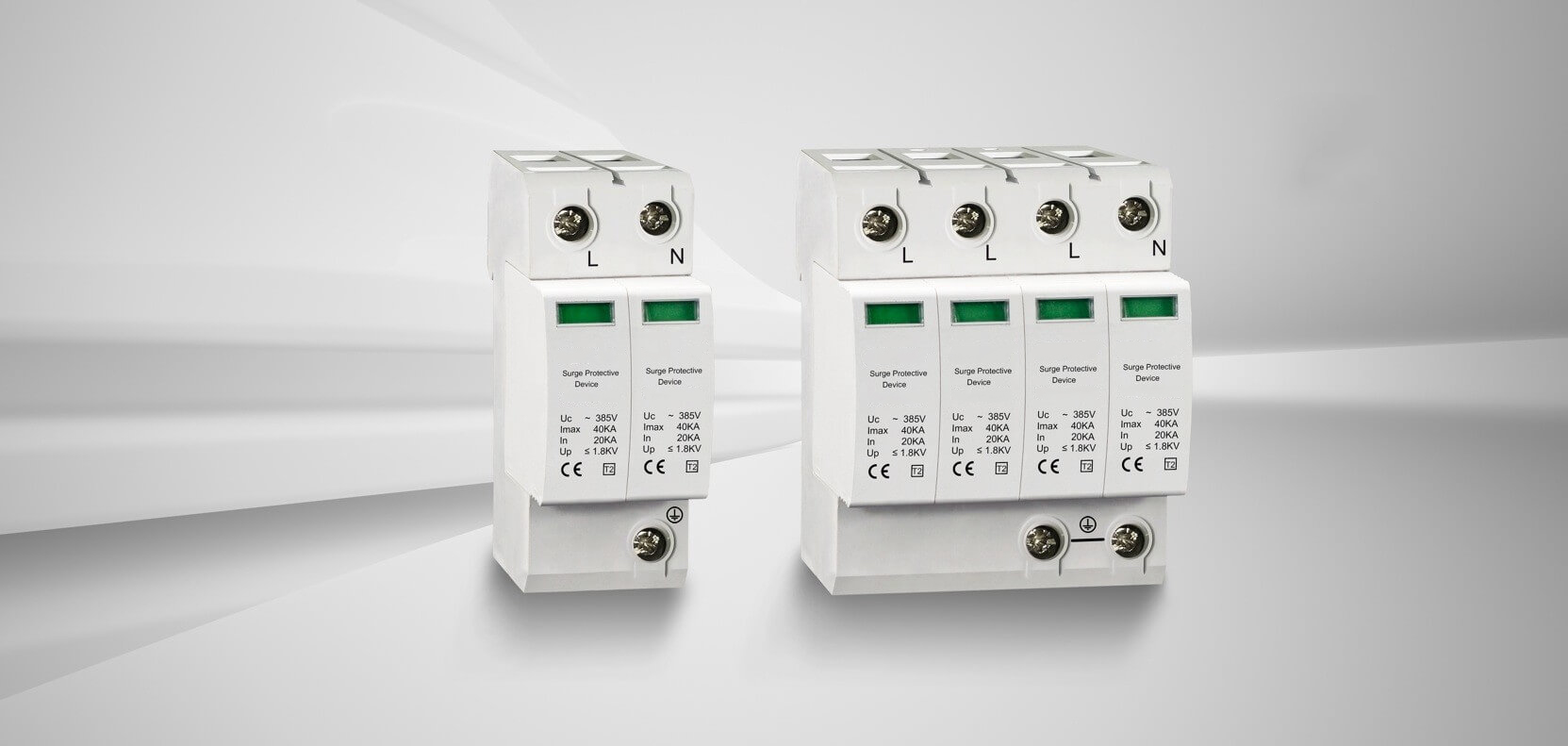

浪涌保护器.jpg      凭证咱们国家有关部门的要求,通信电源设备上都已凭证3+1的形势(相线对零线分袂接三个避雷器,零线对地线接一个避雷器)安装C类避雷器,能对一般的认为雷起到无效的保护。这种避雷器次如果压敏电阻类避雷器,通流容量一般是15kA~20kA(8/20μs),额定通流容量时的残压≤1.5kV(通信电源的绝缘强度为1.5kV),避雷器最大继续任务电压(IEC标准)分为AC275V和AC385V,决定时要属意大于电网的最大摆荡电压,同时也要属意这个题目:最大继续任务电压的进步,会使避雷器的残压跟着下降。在供电征兆杰出的城市站,可选用最大继续任务电压为AC275V的产品,在供电征兆较差的村落站,最佳选用最大继续任务电压为AC320V的产品。


产品介绍:

三相BC级电源防雷器

—   具备能量配合的BC级复合型电源防雷器,能够抵御和吸收10/350μs雷电流、8/20μs雷电流特性,同时通过GB18802.1中T1级和T2级试验。

—   每一套防雷器含4只开关型防雷器和4只限压型防雷器。

—   防雷器前配保护断路器,性能指标根据防雷器定制。


—   10/350μs波形卸压特性:

  冲击电流Iimp:≥20kA。

 可以抵御相线及中性线对地线排80kA的10/350μs雷电流(L1-PE:20kA,L2-PE:20kA,L3-PE:20kA,N-PE:20kA)。

—   8/20μs波形卸压特性:

最大放电电流Imax:≥40kA。

标称放电电流In:≥20kA。

可以抵御相线及中性线对地线排最大160kA的8/20μs雷电流(L1-PE:40kA,L2-PE:40kA,L3-PE:40kA,N-PE:40kA)。

在满足电压保护水平Up指标的前提下,标称放电电流In也可采用更低指标的产品,但不得低于20kA。

—   最大持续运行电压Uc:≥385V。

—   电压保护水平Up:

  配电分支线路设备:≤4kV。

 普通用电设备:≤2.5kV。

 电子信息设备:≤1.5kV。

—   具备故障指示及远程遥信功能。

—   其他性能要求满足现行《低压电涌保护器(SPD) 第1部分:低压配电系统的电涌保护器性能要求和试验方法》(GB 18802.1)。

—   防护等级:IP20。

单相BC级电源防雷器


产品特点:

一、主要技术指标

—   每一套防雷器含2只开关型防雷器和2只限压型防雷器。

—   10/350μs波形卸压特性:冲击电流Iimp:≥20kA。

 可以抵御相线及中性线对地线排40kA的10/350μs雷电流(L-PE:20kA,N-PE20kA)。

—   8/20μs波形卸压特性:最大放电电流Imax:≥40kA。标称放电电流In:≥20kA。

可以抵御相线及中性线对地线排最大100kA的8/20μs雷电流(L-PE:40kA,N-PE:40kA)。

在满足电压保护水平Up指标的前提下,标称放电电流In也可采用更低指标的产品,但不得低于20kA。


产品性能:

国标G 建筑物防雷设计规范中要求一级配电柜需安装T1试验的防雷器,冲击电流Iimp大于等于12.5kA,保护水平Up小于等于2.5kV.

所以低压进线柜第一级需要选用一级试验的防雷器,不然无法满足国家标准,防雷验收也无法通过。

T1试验指的是防雷器测试波形为10/350us,而不是最大放电电流Imax,这点需要注意,采购防雷器需和防雷器厂家确认好。

标准要求从室外进入室内的第一个配电柜里面的浪涌保护器需要安装一级的,第一级配电柜之后就可以安装T2试验的二级防雷器了。

目前防雷标准验收主要是依据G,如无法满足要求,一般防雷检测公司会要求整改,重新安装合格的SPD防雷器


售后服务:

根据消费者要求,进行有关使用等方面的技术指导;

保维修零配件的供应;

负责维修服务,并提供定期维护、定期保养;

为消费者提供定期电话回访或上门回访;

对产品实行“三包”.

处理消费者来信来访以及电话投诉意见,解答消费者的咨询。同时用各种方式征集消费者对产品质量的意见,并根据情况及时改进。
