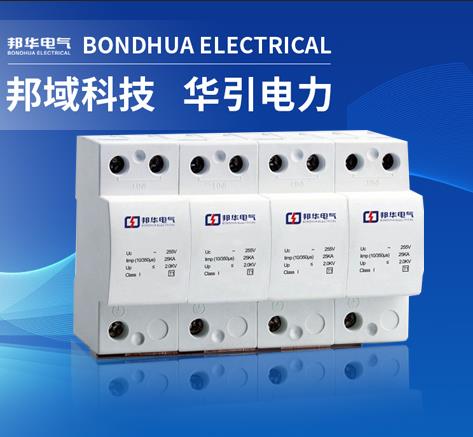

LQU1-B100/4P系列三相电源防雷模块，适合TT、TN-C、TN-C- -S、IT等 各种电网制式的三相电源系统。组合方式有4P、3+1、3P等三种形式，可用于电源系统的第一级、第二级和第三级防雷保护。该系列电源防雷模块并联安装在电源线路上，不影响电源 线路的正常工作。模块式设计，体积小，35mm标准轨道安装，可安装在各种电源柜、开关箱和其它电气设备内。广泛应用于各 种建筑物的电子电源设备的防雷及操作过电压保护，如电力、通信、石油化工、工业厂矿、公路、铁路、民航、金融、证券、宾 馆以及写字楼、商品房等电源系统的总配电、分配电、楼层配电柜(箱)、开关箱等各种重要且易遭受雷击的设备。

(一)浪涌的基本原理

什么是浪涌

浪涌是电路中持续约百万分之一秒的瞬态过电压，指的是电压超过正常的工作电压值。工作电压值决 定了设备的绝缘特性，而这些绝緣特性是按照相应的规范设计和测试的。绝緣等级是根据不同电气设 备的类型来区分的。

浪涌是如何产生的

浪涌产生的原因有:

设备开关的浪涌

大气放电产生的雷击

静电放电现象

线路故障

雷击

雷击点将会产生很大的电流，由此产生的巨大的电压降。就是对接地电阻非常小的建筑物和系统来 说，产生的电压降也是非常大的。这个电压降可以直接通过直接传导、电感和电容耦合的方式进入电 气或电子系统的线路中。

(一)应用领域

LQU1电源浪涌保护器适用于交流50/60Hz,额定工作电压400/230V的TT、TN一S、TN-C、|IT等 供 电系统，对间接雷电和操作过电压或其他瞬时过电压产生的浪涌进行保护，主要适用于工矿企业、智能楼 宇、第三产业等领域浪涌保护的要求。

(二)电源浪涌保护器的作用

LQU1电源浪涌保护器就是在最短的时间(5纳秒)内将被保护线路接入等电压系统中，使设备各端口 等电位，同时释放在电路上因雷击而产生的大量脉冲能量，将其短路泄放到大地，降低设备各端口的电位 差。LQU1适合于230/400V供配电系统的解态过电压保护，该系列产品可以极其有效地抑制由雷电引起的 感应过电压及系统操作过电压，保护设备安全，保障系统的正常运行。

对于设备(或系统)，必须在各进出线缆上安装相应的HLSP保护器，一旦线缆上感应过电压，由于浪 涌保护器的作用，设备(或系统)的各端口过电压大致达到相等的水平(即等电位)，从而保护设备(或 系统)免遭损坏。

(三)电源浪涌保护器的结构原理

LQU1电源浪涌保护器分为防雷箱式和模块式两种，均采用了一-种非线性特性极好的压敏电阻。在正常 情况下，浪涌保护器处于极高的电阻状态，漏流几乎为零，从而保证电源系统正常供电。当电源系统出现 浪涌过电压时, LQU1电源浪涌保护器立即在5納秒的时间内导通,将过电压的幅值限制在设备的安全工作范 围内，同时将浪涌能量入地释放掉。随后，浪涌保护器又迅速变为高阻状态，从而不影响电源系统的正常 供电。

(四)电源浪涌保护器的特性

1、浪涌识别技术

在模块内装入识别开关，此开关可以识别浪涌，正常工作时处于常开状态，仅在出现浪涌的时候5ns内闭 合。此开关可以防止漏流，延缓元件老化，提高产品寿命，保证配电系统安全。传统浪涌保护器-般无识别开 关，整个配电系统的浪涌保护器总漏流大，存在配电系统综保误跳隐患，另外浪涌保护器自身老化快，产品寿 命縮短。

2、独特的热备份功能

LQU1系列浪涌保护器的核心元件均采用国际知名品牌，通过严格的参数筛选、性能配对，以其独特的拓 扑结构连接，保证每组芯片性能的一致性和稳定性，具有多重熔断保护功能，即单组模块内并联多组芯片,每 组芯片都同时具有热熔断和过流熔断功能。当单组芯片老化失效后，不影响其他组芯片的正常工作。为目前全 球浪涌防护行业中级别最高的故障保护系统，真正做到安全可靠。- -般浪涌保护器，受连续浪涌(如雷电电磁 脉冲)侵扰时，其中的芯片单元老化或失效后，因不能及时更换，当后续浪涌到来时，设备将直接暴露在冲击 电流和冲击电压下，使得设备损坏。

3、续流脱扣保护
