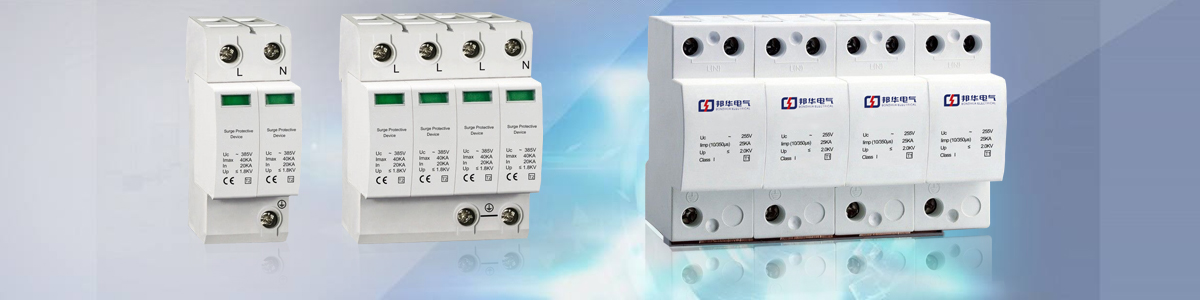

SHAB-Z/4-420-100 浪涌保护器

阅读次数:1098     发布时间:2020-07-21



主要特点:

☆ 通流量大、残压低

☆ 内置温控断路技术,安全性能高

☆ 指示窗口无色表示正常,变红色表示故障,清晰易辩

☆ 可选配遥信监测接口,能实现远程监控

☆ 可实现凯文接法,以便减少导线电阻

☆ 可组合构成2P、3P、4P等模式,适用各种电网制式


适用范围:

适用于额定频率50/60Hz,额定工作电压230/400V的变压器低压

建筑物低压主配电箱中的等电位连接,对电源(尤其针对架空线引入的电源

第I级的雷击或操作引起的过电压进行保护。

产品符合标准:IEC61643-1、GB18802.1


保护模式和组合、对应的型号:

保护模式和组合1P2P3P4P
货号605 057605 058605 059605 060


技术参数:

型 号SHAB-Z/4-420-100
额定频率50/60Hz
最大持续工作电压Uc385V
电压保护水平Up<1.5kV
限制电压 Ures(5kA)<1.2kV
标称放电电流 In(8/20μs)15kA
最大放电电流 Imax(8/20μs)120kA
冲击放电电流Iimp(10/350μs)15kA
外壳材料阻燃增强尼龙(UL94V-0)
响应时间25ns
建议接地导线截面积16mm²多股软导线
最大后备保护熔丝160 A gL / 100A
正常工作温度-40°C ~ 80°C
