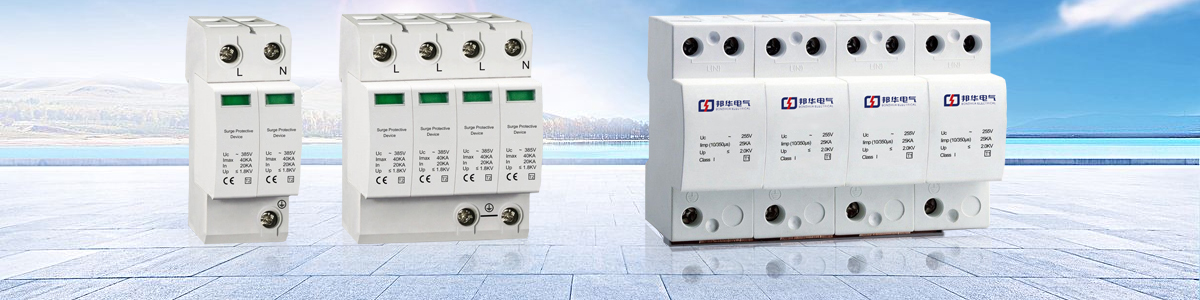

PHAV-275L 浪涌保护器

阅读次数:790     发布时间:2020-07-21


【应用范围】

  应用于交流电源系统的防雷器保护,主要适用于总电源部分,通常安装在高压开关柜低压侧输出端或建筑物低压主配电柜进线端,可以有效抑制远端直击雷和感应雷对工厂供电系统的威胁,确保供电系统的安全。


【性能特点】

  符合IEC61643:2002-01标准

  安装方便,标准35mm电气导轨安装

  采用温控式断路,互动式控制技术

  具有劣化显示,由窗口红色指示反映故障

  残压小,可靠保证后续设备的安全

  耐冲击容量高,最高可达100KA

  外壳采用含15%玻纤的PBT材料注塑而成;具有耐高温、耐潮湿、阻燃和高强度特性;更适合于环境恶劣的工业场合。


如何选择浪涌保护器的大小?

浪涌保护器是防止过电压的,电压达到一定范围即击穿导通,如雷击或其它原因引起过电压等等,起到保护。

防雷器的选择是根据电源的来源选择,分3级防雷,第一级变压器到总电柜避雷器不能少于60KA,二级也是电柜到电箱不能少于40KA,三级,也就是到家庭电箱,不少于20KA.

空开是根据避雷器的放电电流来选择开关的大小60KA选63A ,40KA选40A,20KA选25A。



  浪涌保护器,也叫防雷器,是一种为各种电子设备、仪器仪表、通讯线路提供安全防护的电子装置。当电气回路或者通信线路中因为外界的干扰突然产生尖峰电流或者电压时,浪涌保护器能在极短的时间内导通分流,从而避免浪涌对回路中其他设备的损害。

使用浪涌保护器常见的问题:

1)我们过去没有遇到过雷击带来的问题,是否需要考虑浪涌保护?

雷击并非是产生浪涌的唯一原因

您是否遇到过经常发生而又无法解释的系统故障?

系统出现的故障并非一定是由于当前出现的不利因素。电子、电气系统的故障常常是由于存在长期、持续的由浪涌带来的损害,而这种损害开始常常却并不明显。

2)我们这里雷击的活动不多,为什么也存在浪涌带来的问题?

并非是附近或当地发生的雷击才会给系统带来破坏

经验表明,高度为一千公尺发生的雷击就会给我们的系统带来故障

而实际上,雷击并非是产生浪涌的唯一原因,其它如:静电放电、瞬时的过电压/过电流、附近存在动力电缆或大功率的用电设备都会在回路中产生浪涌。

从气象部门颁布的雷电活动地域分布图上可以判断当地的雷击活动剧烈程度。

3)我们已经安装了避雷针等直击雷防护措施,是否还需要考虑浪涌保护措施?

避雷针等直击雷防护系统只能保护建筑物,而不能防止雷电波等侵入建筑物内部的各种电子、电气回路。

只有浪涌保护设备才能防止贵重的设备宕机、系统数据丢失。

4)如何判断安装浪涌保护器的必要性?

必须考虑由于系统宕机、数据丢失等带来的连带损失 ,而不是仅仅考虑维修、更换设备的代价。

5)我们已经有了UPS,是否还需要考虑浪涌保护措施?

UPS是用来为关键的设备提供持续、不间断的电源,它只能消除小范围的电压波动和短时间的电力间断,而无法处理由于雷击等因素带来的剧烈的瞬间电压异动,在这种情况下,UPS本身也常常会受到损坏。

6)我们所有的信号回路都在室内,为什么还需要考虑浪涌保护措施?

虽然整个数据回路安装在电源回路旁边,或被安装在离建筑物的钢筋结构、避雷针很近的位置。

由数据回路连接的通讯接口设备的交流电源的地电位严重不平衡。这里,数据通讯接口就很容易受到损坏。
