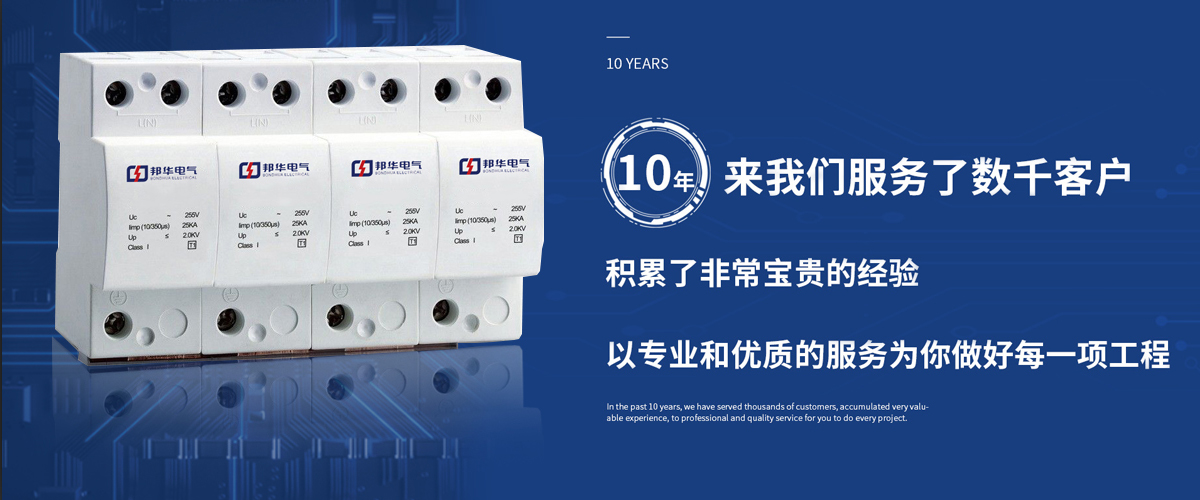

EC40/4P-385 浪涌避雷器
阅读次数：1244 发布时间：2020-07-22
浪涌保护器4P EC40-385/4P 防雷保护器模块 二级
Imax 40ka
雷击波形8/20us
工作电压Un 385V
EC系列浪涌识别系列浪涌保护器是一系列模块化、导轨式安装的浪涌保护器、适用于低压配电系统中400/230伏电压等级。对工业、商业、和等诸多行业提供完善的电源浪涌保护器。该系列产品是模块化结构，可方便的安装于标准35mmDin轨道上(符合4388DIN标准)其体积小、重量轻，可提供单相或三相系统的L-N、L-E和L-E的浪涌电流和瞬态过电压保护。根据不同的应用场合。可以直接选择4P的产品，或者1P的模块组合使用。
二级防雷保护器浪涌保护器4P EC-40/4P产品特点：
提供的C级保护
残压低，漏电流小
具有热脱扣(熔断)功能，响应速度快
插拔式结构设计
标准导轨安装
具有储备指示功能
可附加遥信报警装置
常用浪涌保护器型号
EC-120/1P/2P/3P/4P/1+NPD/3+NPE
EC-100/1P/2P/3P/4P/1+NPD/3+NPE
EC-80/1P/2P/3P/4P/1+NPD/3+NPE
EC-70/1P/2P/3P/4P/1+NPD/3+NPE
EC-65/1P/2P/3P/4P/1+NPD/3+NPE
EC-40/1P/2P/3P/4P/1+NPD/3+NPE
EC-20/1P/2P/3P/4P/1+NPD/3+NPE
ECH-25/1P/2P/3P/4P/1+NPD/3+NPE
ECH-50/1P/2P/3P/4P/1+NPD/3+NPE
丨主要参数丨
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
选配熔断器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
选配断路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
选择导线mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
组合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
响应时间 | ≤25ns(tA) | |||||||
