一、产品概述

浪涌保护器，也叫防雷器、避雷器，是一种为各种电子设备、仪器仪表、通讯线路、低压电气线路提供安全防护的电子装置。适用于交流50/60Hz，额定电压380V的供电系统或光伏系统，对间接雷电和直接雷电影响或其他瞬时过电压的电涌进行保护。

雷击的能量非常巨大，需通过分级泄放的方式，将雷击能量逐步泄放到大地，按IEC61312-1标准浪涌保护器分为4个等级保护。

10/350μs是首次雷击波型，用于电源的第一级(A级)雷击保护，A级最大放电电流为：50kA。

8/20μs是用在首次后的第二级雷击保护，第二级按最大放电电流分为3种保护，

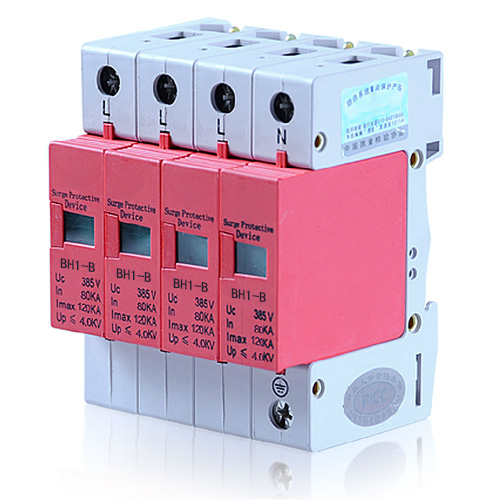

B级：最大放电电流100kA，

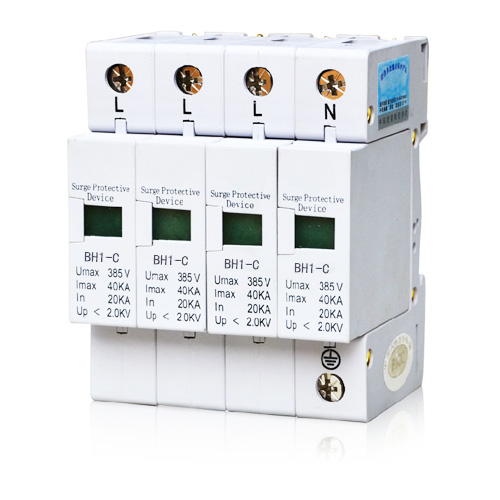

C级：最大放电电流大40kA，

D级：最大放电电流20kA。

当电涌保护器因过流过热、击穿失效时，失效脱离装置能自动的将其从电网上脱离，同时可视告警指示模块由绿色(正常)变成红色(故障)。

二、产品特点

▲ 10/350μs系列开关型高能量SPD，产品应用于380V以下供电系统的第一级防雷防护。

▲ 8/20μs系列电涌保护器适用于交流380V及以下的TT、IT、TN-S、TN-C-S等供电系统。

▲ 一体式电涌保护器单元；

▲ 最高可承受50KA(10/350μs),100KA(8/20μs)雷电冲击；

▲ (10/350μs)动作响应时间小于10纳秒，(8/20μs)动作响应时间小于25纳秒。

▲ 采用35mm标准导轨安装

▲ 无需更换底座即可更换保护器单元；

▲ 可视窗口颜色表示保护的工作状态绿色(正常)、红色(故障)。

▲ 外壳采用UL94-V0阻燃材料

安装及维护

▲ 建议使用 DIN 导轨安装，将浪涌保护器卡入导轨上固定即可;

▲ 浪涌保护器需并联安装在被保护设备的前端电源线路上，断电安装;

▲ 为防止非雷击事故，建议在浪涌保护器前端安装小型断路器或防雷保护熔丝;

▲ 浪涌保护器与被保护设备的距离应不大于 5m 为宜;

▲ 断路器与浪涌保护器之间连接的导线长度应尽量短，相线/零线以不大于 1m 为宜，接地线以不大于 0.5m为宜，当距离大于此长度时， 导线的截面应该成比例增大，导线拐角处应有弧度;

▲ 浪涌保护器相线及地线规格均应符合规范要求，连线应短且粗，确保接地电阻小于 4Ω;

▲ 每年雷雨季节来临前请仔细检查防雷模块是否失效，如失效，请及时更换。

产品参数
