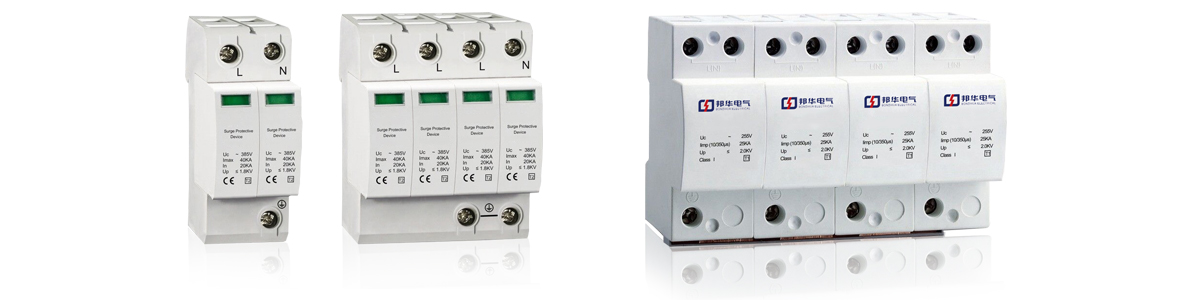

丨产品描述丨

      采用 MOV-MOV (Metal Oxyd Varistro 金属氧化物避雷器)TUR PV电涌保护器，可以将过电压限制在电压保护水平值的范围内。我们在标准和使用指南中推荐的电涌保护器，采用全模式保护( + 和 - ，+ 和地，- 和地)。每个电涌保护器均可采用遥信辅助触点(可选择)提供 TUR 的工作状态。

·标称电压：230/400V AC

·极数：1，2，3 和 4极

·最大放电电流 Imax(8/20μs)：20、40、70和100kA

·冲击电流 limp(10/350μs)：25、50kA

·电压保护水平 Up：1.3 ... 2.3kV

·标准：IEC 61643-1/EN 61643-11，GB 18802.1

·环境温度：-40 ~ + 80℃

·结构特点：插拔式模块，安全储备保护，工作指示窗，远端遥信触点

·保护对象：交流总配电、逆变器交流侧设备、追踪系统交流配电

 丨主要参数丨

丨限压型浪涌保护丨

    内部配备了高能量的氧化锌压敏电阻，具有绝佳的非线性特性，具有响应时间极短、残压低、通流容量大、寿命长的优点。大容量产品内部还以两片或三片压敏电阻并联实现安装储备保护（冗余保护），从而具有更高的安全性和可靠性。

    在保护模式上，邦华电气电涌保护器普遍推荐采用3+NPE保护模式，即：L1、L2、L3对N采用压敏电阻元件进行差模保护，N对PE采用气体放电管进行共模保护，从而使TUR系列电涌保护器具有全模保护而适用于TN-S、TT、TN-C-S等所有配电方式。（邦华电气同时也根据客户需要提供1P、2P、3P、4P等各种组合方式的产品）

·在老化过热保护方面，邦华电气系列限压型电涌保护器采用成熟的低温焊锡热脱扣技术。如果压敏电阻因过载而老化时，内置的热脱扣装置自动弹开，工作状态指示窗口的颜色会由白色转变为红色，提示更换相关模块。

·在外形结构上，邦华电气采用插拔式结构，带工作状态指示窗口，每个模块设有防止误插错装置，具备遥信触点（可选），具有可带电插拔、维修成本低、更换简单、人性化指示、可远程报警等优点。

丨开关型SPD和限压型SPD的区别丨

  开关型SPD为间隙放电型器件，其雷电能量泻放能力大，在线路上使用的主要作用是泄放雷电能量；限压型SPD为氧化锌压敏电阻器件，其雷电能量泻放能力小，但其过电压抑制能力好，在线路上使用的主要作用是限制过电压。因此，一般在建筑物入口处选用如Asafe系列的开关型SPD来泄放雷电能量，然后，在后级电路使用如AM系列的限压型SPD来限制因前级雷电能量泻放后，在后级线路产生的高过电压。两种SPD需配合使用，方能保证配电线路中设备的安全。

丨8/20μs和10/350μs的区别丨

    防雷击保护的选用，分为4个等级，IEC61312-1规定：10/350μs是首次雷击波型，用于电源的第一级（A级）保护，值得注意的是这只是雷击波的测试波型，而不是雷电的实际波型；8/20μs是用在首次后的B级、C级、D级雷击保护，二者在本质上是没有区别，只是反映了保护器件能分流雷电流能量大小而已！

丨浪涌接线图丨
