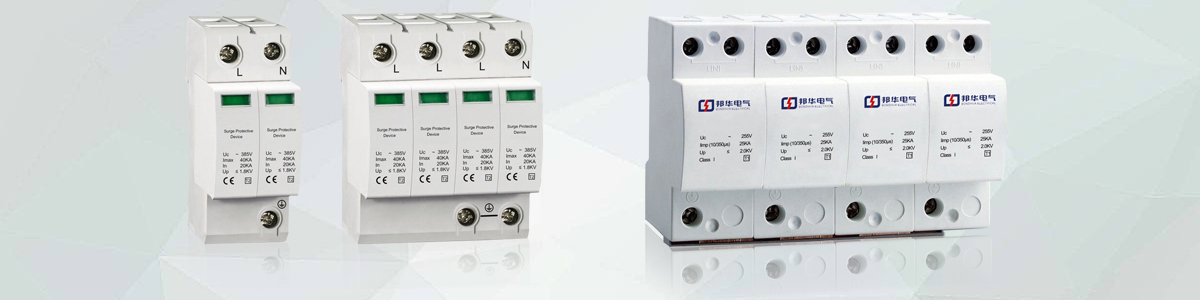

●产品概述

ZGS-B系列产品采用独立模块化设计，密封性好，适合35mm电气导轨式安装。每组线路的防雷模块均配置有工作 状态指示窗，采用温控断路技术，内置过流保护电路，防雷 模块劣化时自动脱扣，能彻底避免火险。防雷模块内设置远 程告警接口，便于远程监控。

■ 本产品具有残压低、响应速度快、通流容量大、产品寿命长、 维护简单、安方便等特点。

ZGS-B系列产品一般安装在建筑物低压分配电箱:建筑物 楼层配电箱:室外配电柜/配电箱:需要防水、防潮、防尘、 防腐的环境;适用于TT,TN供电系统可安装在建筑物LPZO 与LPZ1边界处的三相配电系统中的各种电源进线端。

主要结构

■响应速度快，小于25纳秒。

I1限制电压低。

■通流容量大。

■正常白色、失效红色。

可采用凯文接线方式。

安装.

■B级雷电流SPD保护，用于雷击时等电位连接。

■通常 安装在进线低压主配电柜处一架空进线。

■保护器采用 标准35mm轨道。

■保护采用1035mm2的铜质导线联接，接地线应采用16nm2

以上的双色铜质多股软导线。

遥信触点

■保护器可以增加遥信功能，遥信触点有常开常闭触点，如果保护器的模块或者多个模块失效，触点将闭合送出故障信息。

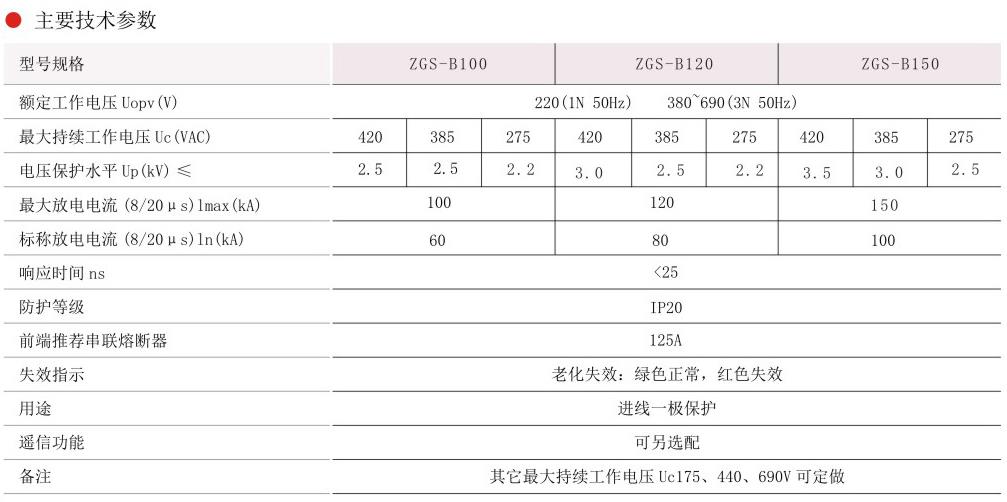

产品参数

相关型号：

ZGS-D/20/420/4P

ZGS-C/40/420/4P

ZGS-B/60/420/4P

ZGS-B/80/385/4P

ZGS-B/100/385/4P
