CU31-420/100/4P浪涌保护器

阅读次数:1734     发布时间:2020-07-24

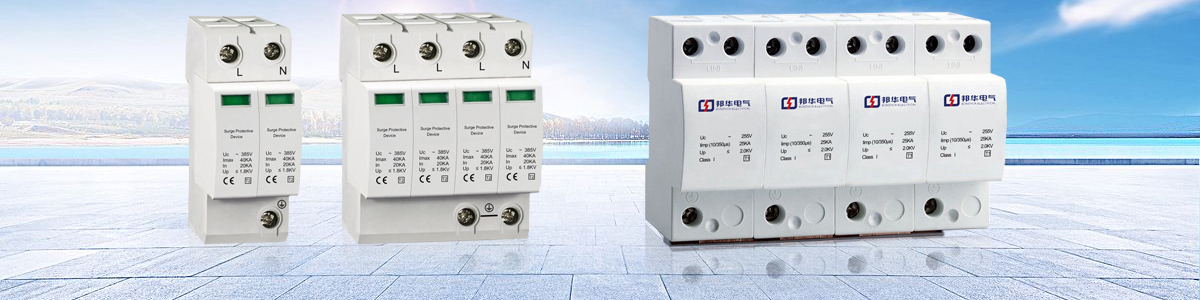

CU3 系列电涌保护器

 CU3 系列电涌保护器是为满足用户要求推出的用于工业与民用普通建筑物的过电压保护器。有三个系列:

 —— CU31 型为四组合产品,主要用于 TN、TT、IT 系统总配电柜的一级保护。

额定冲击电流 In/ 最大冲击电流 Imax(8/20μs)分别达 80kA/120kA、100kA/150kA。

 —— CU32 型具有 1P/1PN/2P/3P/3PN/4P 各种组合产品,可用于各类电源系统的二级保护。

额定冲击电流 In/ 最大冲击电流 Imax(8/20μs)分别达 40kA/60kA、60kA/100kA。

 —— CU33 型具有 1P/1PN/2P/3P/3PN/4P 各种组合产品,可用于各类电源系统的三级保护。

额定冲击电流 In/ 最大冲击电流 Imax(8/20μs)分别达 10kA/25kA、20kA/40kA。


 CU3 系列产品符合 GB/T18802.1 低压电涌保护器(SPD)第 1 部分:低压配电系统的电涌保护器 性能要求和试验方法。


产品特点

• 通流容量大,限制电压低;

• 响应速度快(≤ 25ns);

• CU33、FD2 在热状态可以更换任一模块;

•有热熔断器和电流熔断器控制的双重监控隔离装置;

• 窗口红色为故障状态;

• 需要时可选远程监控报警端子。


正常使用条件和安装条件

• 正常周围空气温度 -5℃ ~+40℃,极限范围 -40℃ ~+70℃;

• 空气相对湿度在室内温度下 30%~90%;

• 安装地点海拔不超过 2000m;

• 与垂直面的倾斜角不超过 5°;

• 无显著摇动和冲击振动的地方;

• 无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃)。


相关型号:CU31-420/80/4P、CU31-420/100/4P、CU31-420/120/4P、CU31-420/150/4P
