NHS01-FB(S)/100/385/4P
阅读次数：1172 发布时间：2020-07-27

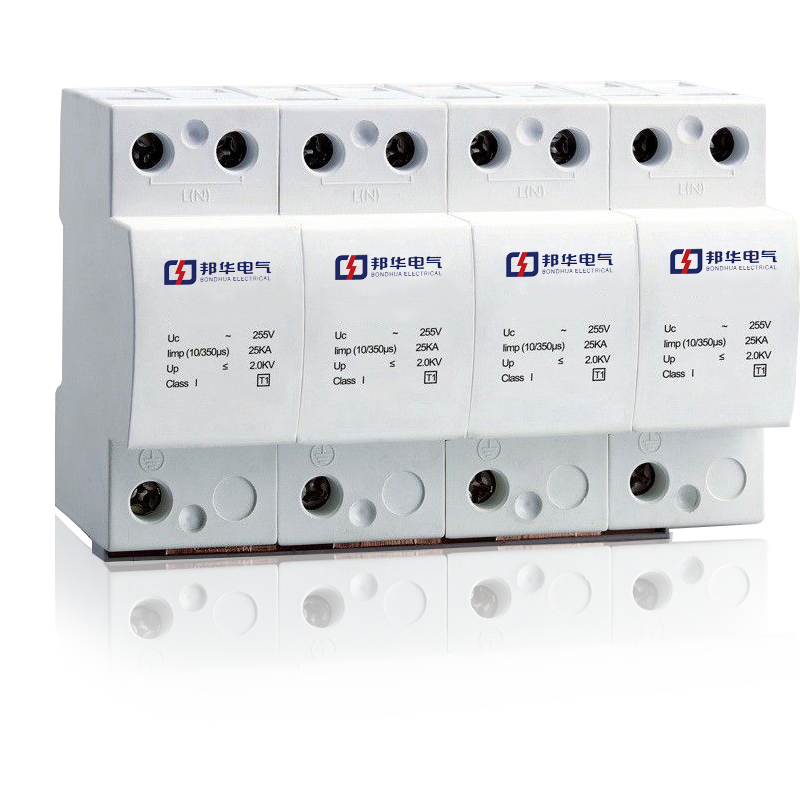

NHS系列交流电源防雷模块
标称放电电流为60KA及以上的防雷模块适用于重要场所的总电源防雷保护；标称放电电流为20~40KA的防雷模块适用于各种电源系统（如UPS电源、机房电源等）的防雷保护；标称放电电流为5KA、10KA的防雷模块适用于各种电源的防雷保护；该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统，如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。

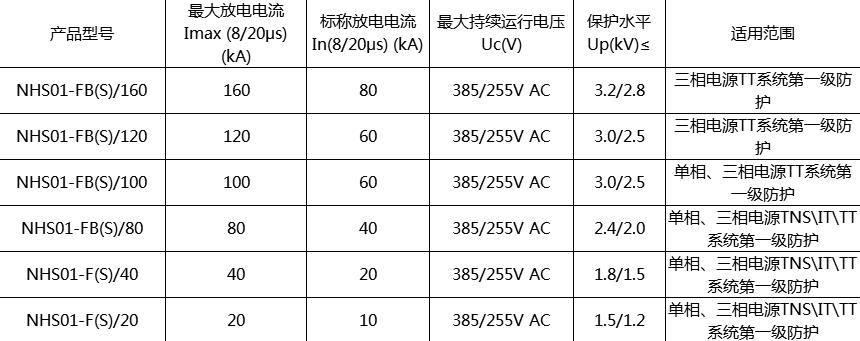

技术参数
安装技术参数
相应Imax值 的模块 | 端子接线(多股铜芯)截面积（mm²） | 遥信端子接线 (铜芯)截面积（mm²） | 安装尺寸 | |
L连接导线 | PE连接导线 | |||
160 kA | ≥16 | ≥25 | ≥1.5 | 35mm 标准导轨 |
120 kA | ≥16 | ≥25 | ≥1.5 | |
80 kA | ≥16 | ≥25 | ≥1.5 | |
60 kA | ≥10 | ≥16 | ≥1.0 | |
40 kA | ≥10 | ≥16 | ≥1.0 | |
20 kA | ≥10 | ≥16 | ≥1.0 | |
外形尺寸
组合方式 | 4 | 3 | 2 | 1 |
FB外形尺寸(mm) | 144×93.5×69 | 108×93.5×69 | 72×93.5×69 | 36×89×69 |
F外形尺寸(mm) | 72×91×66 | 54×91×66 | 36×91×66 | 18×90×66 |
常用模式接线
模块组合方式 | 适用供电系统接入方式 |
4 | 三相TN-S、TN-C-S；RCD之后：TT、IT(有N线) |
3+1(NPE) | 三相(RCD之前)：TT、IT(有N线) |
3 | 三相TN-C、IT(无N线) |
2 | 单相TN-S、TN-C-S；RCD之后：TT、IT(有N线) |
1+1(NPE) | 单相(RCD之前)：TT、IT(有N线) |
