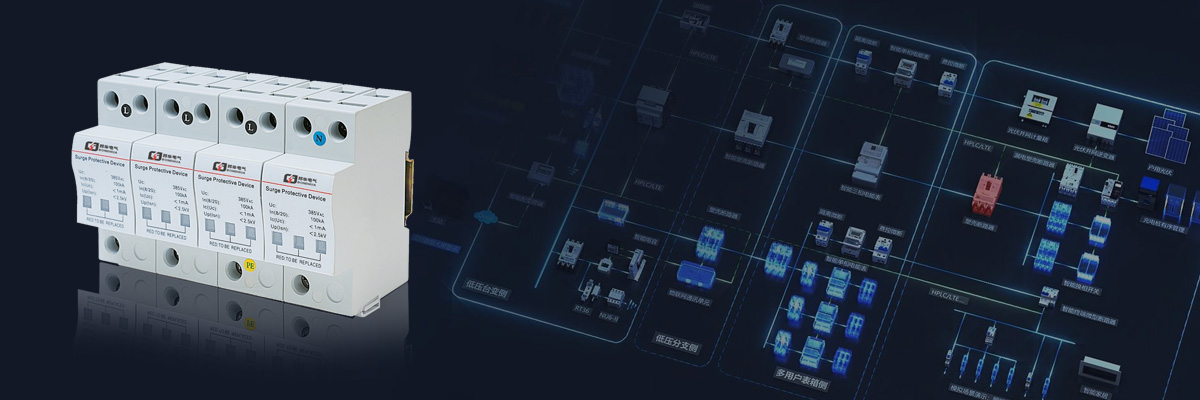

CDY1-60/3P+N-385 过电压防雷器

阅读次数:603     发布时间:2020-07-27


概述

CDY1电涌保护器用于交流50Hz/60Hz、400V及以下的TT、IT、TN-S、TN-C-S等低压工频交流电源系统中的等电位连接,对电网因雷击或浪涌过电压进行保护。其前端必须安装更大通流量的电涌保护器,否则将因受到过量的冲击电流而损坏。


使用条件

1.周围空气温度:-5℃~﹢40℃。

2.海拔高度:海拔不超过2000m。

3.空气相对湿度:室温条件下50%~90%。

4.与垂直面的倾斜度不超过5°。

5.无显著摇动和冲击振动的地方。

6.无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃。


结构特点

1.通流量大,残压低。

2.组合式结构,可实现不同的保护方式。

3.模块化结构,安装方便,带电操作简单,减少维护费用。

4.自主开发设计,带故障脱离指示机构,告警指示明显。

5.配有通信接口和声光报警模块,能实现远程监控和声光报警功能。


产品规格:

  主要用于交流50HZ(或60HZ),400V及以下的TT,IT,TN-S,TN-C-S等低压工频交流电源系统中的等电位连接,对电网因雷击或浪涌过电压进行保护CDY1-40、60设计安装于建筑内的低压分配电柜处,通常安装在楼层配电箱、计算机中心、电信机房、电梯控制室等的配电箱产品极数为:1P 1P+N 2P 3P 4P

品描述适用于交流50HZ/60HZ,400V及以下的TT,IT,TN-S,TN-C-S等低压工频交流电源系统,用于等电位连接,对雷击或浪涌引起的电网过电压进行保护

CDY1-20:适于安装在设备间配电箱或用电设备前端,如住户配电箱,信息、电子、控制设备前端或最近的插座箱

CDY1-40:和CDY1-60适于安装在建筑内低压分配电柜处,如楼层配电箱,计算机中心、电信机房、电梯控制室配电箱

符合标准:IEC 61643-1/GB 18802.1-2002

产品特点:同等通流量下,残压低CDY1-20,CDY1-40,CDY1-60,为插拔式设计,可带电操作,更换方便;底座可再利用,减少维护费用自主开发设计的故障脱离指示机构,告警指示明显配有遥信和声光报警附件,可实现远程监控和声光报警功能


相关型号:CDY1-100/3P+N-385、CDY1-80/3P+N-385、CDY1-60/3P+N-385、CDY1-40/3P+N-385、CDY1-20/3P+N-385
