TUR T2-40/4P/385 浪涌保护器

阅读次数:781     发布时间:2020-07-28

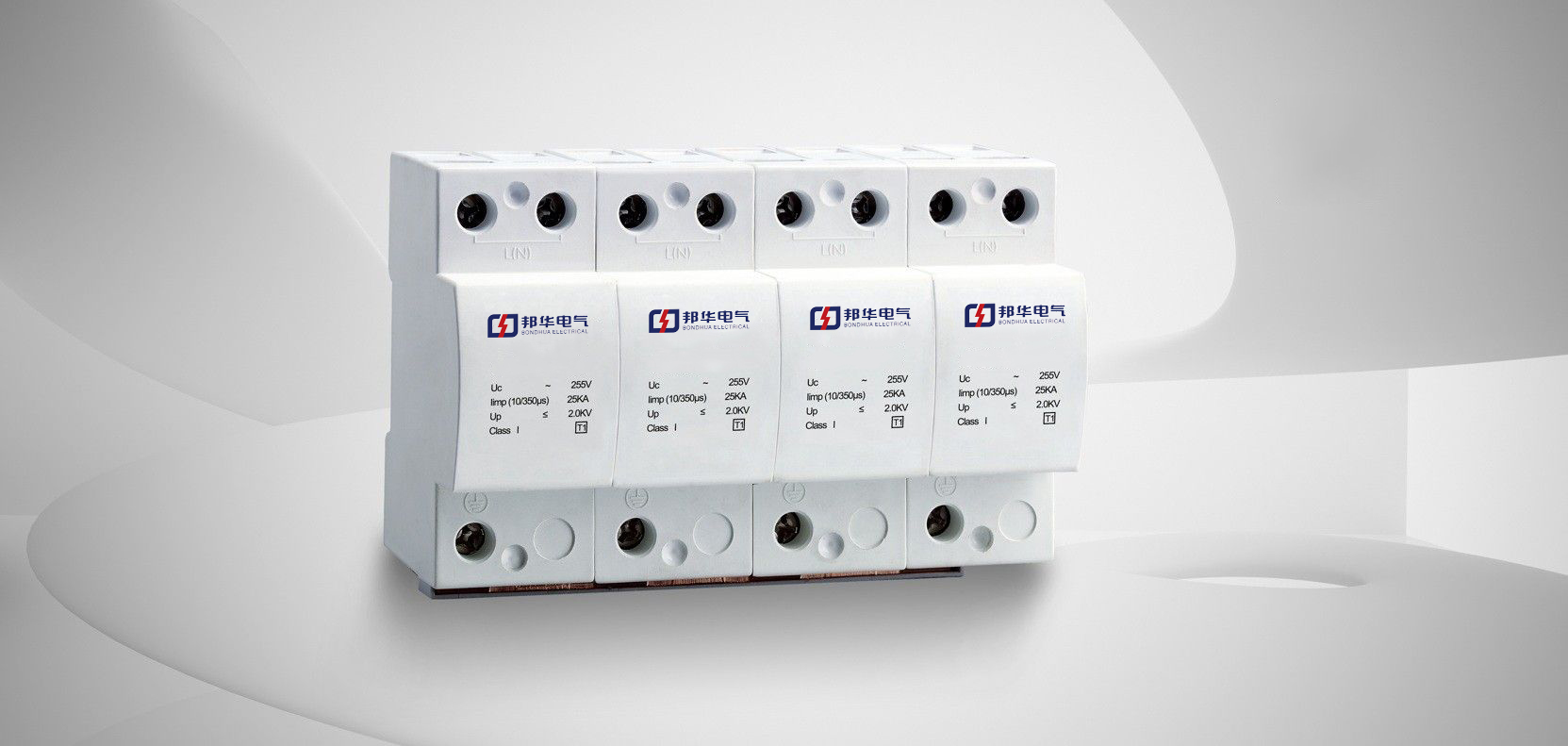

TUR T2电涌保护器

      TUR系列限压型浪涌保护产品(TUR T2电涌保护器),内部配备了高能量的氧化锌压敏电阻,具有绝佳的非线性特性,具有响应时间极短、残压低、通流容量大、寿命长的优点。大容量产品内部还以两片或三片压敏电阻并联实现安装储备保护(冗余保护),从而具有更高的安全性和可靠性。

       TUR系列限压型浪涌保护产品(TUR T2电涌保护器),内部配备了高能量的氧化锌压敏电阻,具有绝佳的非线性特性,具有响应时间极短、残压低、通流容量大、寿命长的优点。大容量产品内部还以两片或三片压敏电阻并联实现安装储备保护(冗余保护),从而具有更高的安全性和可靠性。

  在保护模式上,TUR系列电涌保护器普遍推荐采用3+NPE保护模式,即:L1、L2、L3对N采用压敏电阻元件进行差模保护,N对PE采用气体放电管进行共模保护,从而使TUR系列电涌保护器具有全模保护而适用于TN-S、TT、TN-C-S等所有配电方式。(同时也根据客户需要提供1P、2P、3P、4P等各种组合方式的产品)

  在老化过热保护方面,TUR系列限压型电涌保护器采用成熟的低温焊锡热脱扣技术。如果压敏电阻因过载而老化时,内置的热脱扣装置自动弹开,工作状态指示窗口的颜色会由白色转变为红色,提示更换相关模块。

  在外形结构上,采用插拔式结构,带工作状态指示窗口,每个模块设有防止误插错装置,具备遥信触点(可选),具有可带电插拔、维修成本低、更换简单、人性化指示、可远程报警等优点。

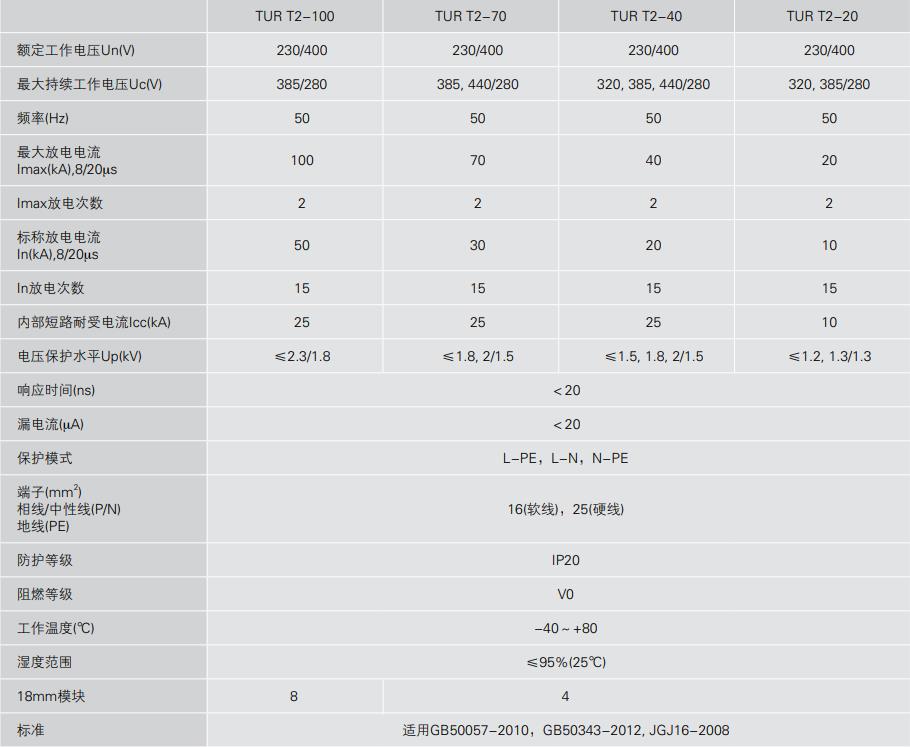

TUR T2 3+NPE技术参数


TUR T2系列产品功能特点

符合IEC61643-1标准

1) 具有共模/差模保护

2) 适合各种电网系统

3) 具有老化过热保护

4) 具有内部隔离器

5) 具有报警显示

6) 插入式结构,可带电更换芯体

7) 可选远方报警功能(TS遥信触点)

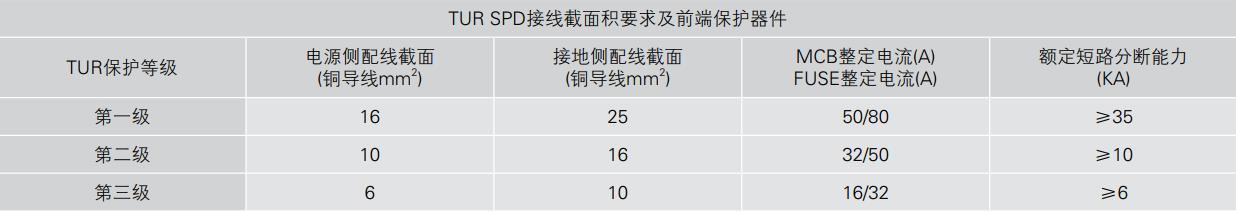

电涌保护器的级联配合

第一级保护的SPD应靠近建筑物的入户线的等电位连接端子处,第二、三级保护的SPD应尽量靠近被保护设备安装。

电涌保护器接至等电位连接的导线要尽可能的短而直。

限压型SPD之间的线路长度不宜小于5米,限压型SPD与开关型SPD的线路长度不宜小于10米。

SPD电源侧应安装过流保护装置(断路器或熔断器)。

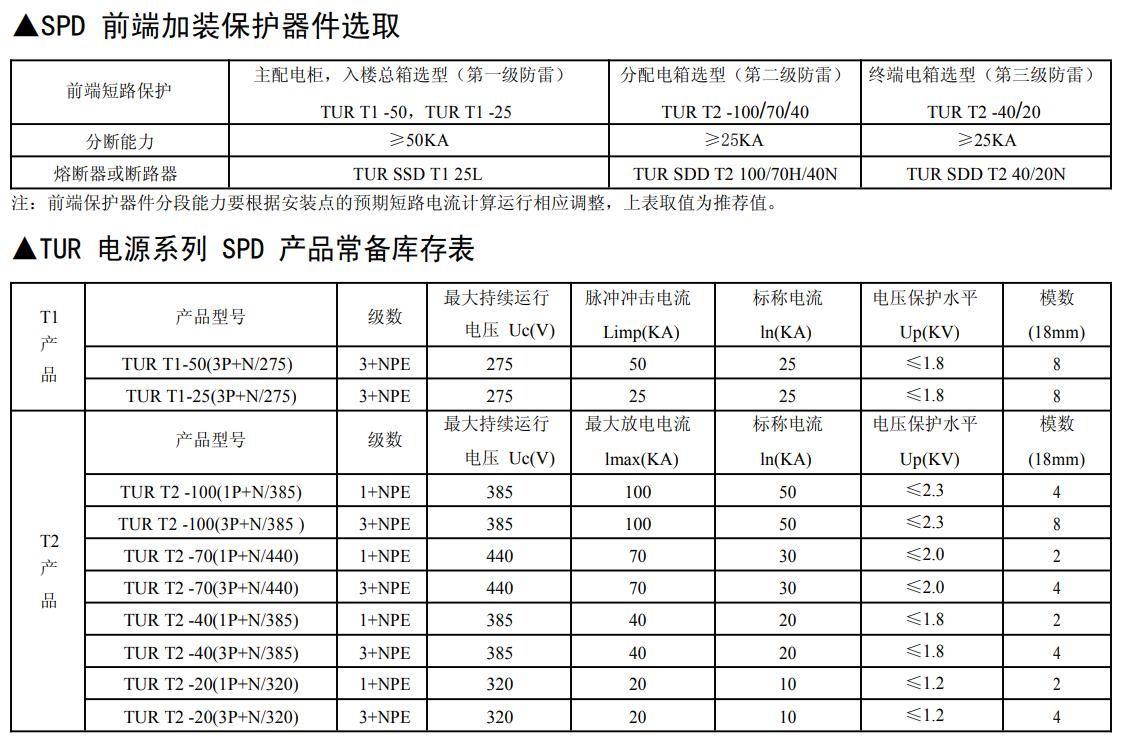

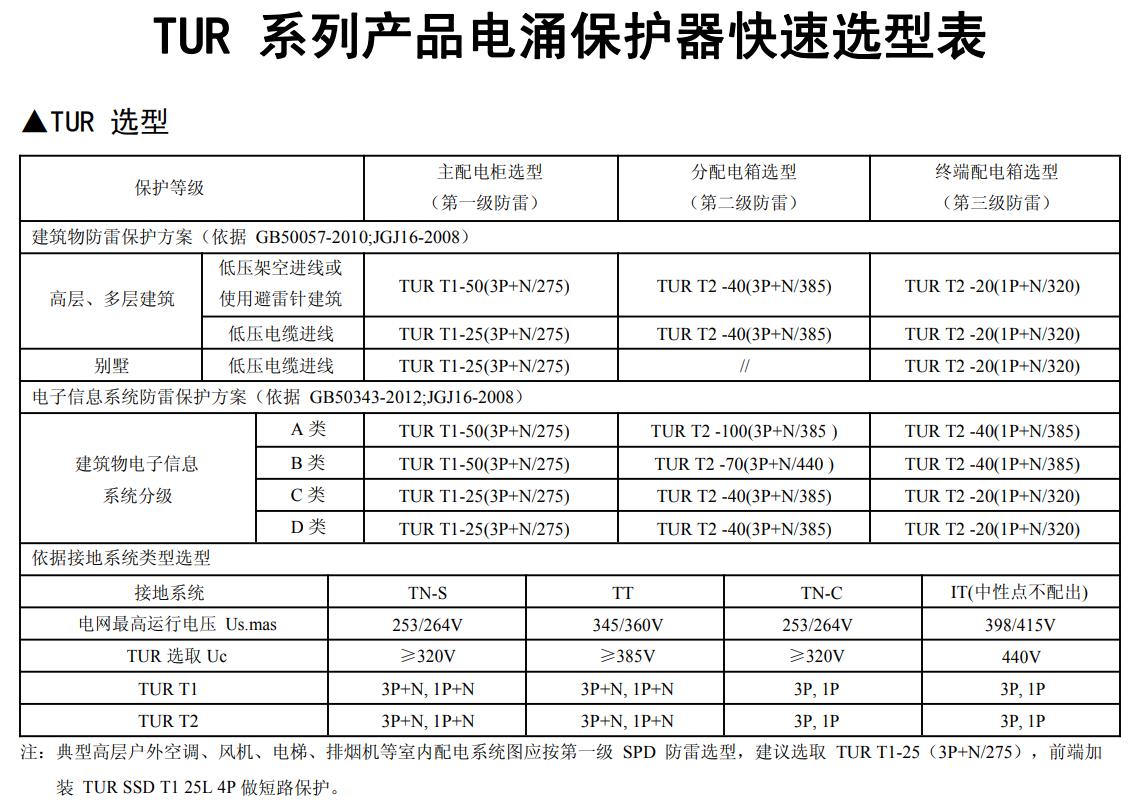

快速选型表:



相关型号:

TUR T2-100/4P/385

TUR T2-70/4P/385

TUR T2-70/4P/440

TUR T2-40/4P/440

TUR T2-20/4P/385
