TLU2-65/385/4P
阅读次数：1174 发布时间：2020-07-28
适用范围
TLU1系列电涌保护器用于电源系统的浪涌保护，用于交流额定电压220V/380V，频率50/60Hz的电路和设备，对瞬时过电压的电涌进行防护，将浪涌大电流泄放到大地，对过电压进行限制，从而保护线路和设备以及人身的安全。
本产品符合标准：
GB/T 18802.1-2011
低压电涌护器 （SPD） 第 1 部分：
低压配电系统的电涌保护器性能要求和试验方法
使用条件：
频率：电源的交流频率为 （50~60）Hz
电压：持续加在 SPD 接线端子间的电压不应超过其最大持续
工作电压 Uc，按产品标志规定
海拔高度：不大于 2000m
使用环境温度：-40℃到 +80℃
相对湿度：室温条件下应在 30%-90% 之间
保护模式：L-N，N-PE
性能
TLU1 系列电涌保护器带有劣化指示，在产品劣化后，其保护模块表面示警；此时应立即更换电涌保护器。
安全储备保护及显示：
红色：电涌保护器失效，应立即更换。
■ 安装方式
安装部位和方式 : 室内，标准 35mm 导轨安装。
TSP/TLU2系列电涌保护器用于电源系统的浪涌保护，用于交流额定电压230/400V以下，频率50/60Hz的电路和设备，对瞬时过电压的电涌进行防护，将电涌大电流泄放到大地，对过电压进行限制，从而保护线路和设备以及人身的安全。
本产品符合标准：
GB/T 18802.1-2011
低压电涌护器 （SPD） 第 1 部分：
低压配电系统的电涌保护器性能要求和试验方法
使用条件
频率：电源的交流频率为 （50~60）Hz
电压：持续加在 SPD 接线端子间的电压不应超过其最大持续
工作电压 Uc，按产品标志规定
海拔高度：不大于 2000m
使用环境温度：-40℃到 +85℃
相对湿度：室温条件下应在 30%-90% 之间
保护模式：L-N，L-PE，N-PE
■ 性能
TLU2 系列电涌保护器带有劣化指示，在产品劣化后，其保护模块表面示警；此时应立即更换电涌保护器，65kA 及以下的产品可直接更换保护模块，无须断开线路或重新接线。
安全储备保护及显示：
绿色：电涌保护器正常工作；
绿色 / 红色：应尽快更换电涌保护器，在这种状态下电涌保护器
的电气性能下降；
红色：电涌保护器失效，应立即更换。
安装方法：
TLU2 系列 （65kA 及以下）电涌保护器由保护模块和基座两大部分组成，其结构相互独立，可进行插拔操作；80kA 及以上产品为整体结构。
安装部位和方式：室内，标准 35mm 导轨安装。
■ 安装要求
● 电涌保护器的级联配合第一级保护的 SPD 应靠近建筑物的入户线的等电位连接端子处，第二、三极保护的 SPD 应尽量靠近被保护设备进行安装。电压开关型 SPD 与限压型 SPD之间的线路长度不宜小于 10m；
● 电涌保护器电源侧应安装过流保护装置 （断路器） 前置断路器选择请咨询专业人员或参考表 2；
● 电涌保护器到等电位连接的导线要尽可能的短而直，从母线经 SPD 到接地排的导线长度要求≤0.5m，从 SPD 接线处到设备的距离要求≤15m；
● SPD 连接导线截面；
● 导线截面应按电涌保护器连接点的短路电流配置；
● 导线截面至少应等于（保护）器件的连接截面。
特点：
独特联接设计确保紧密结合
合金设计的所有模块具备防误插、倒插、自锁及解锁功能
全新设计的稳态卡扣，确保导轨接线时的稳定

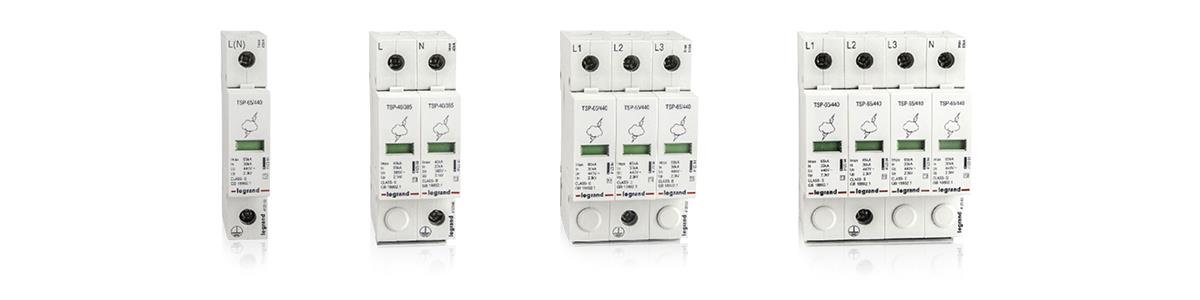

适用范围
TSP系列电涌保护器用于电源系统的浪涌保护，用于交流额定电压230/400V以下，频率50/60Hz的电路和设备，对瞬时过电压的电涌进行防护，将电涌大电流泄放到大地，对过电压进行限制，从而保护线路和设备以及人身的安全。
性能
TSP系列电涌保护器带有劣化指示，在产品劣化后，其保护模块表面示警；此时应立即更换电涌保护器，65kA及以下的产品可直接更换保护模块，无须断开线路或重新接线。
安全储备保护及显示：
绿色：电涌保护器正常工作；
红色/绿色：应尽快更换电涌保护器，在这种状态下电涌保护器的电气性能下降；
红色：电涌保护器失效，应立即更换。
使用条件
频率：电源的交流频率在50Hz和60Hz之间。
电压：持续施加在SPD接线端子间的电压不应超过其最大持续工作电压Uc，按产品标志规定。
海拔：海拔不应超过2000m。
使用环境温度:-25℃到+70℃。
储存环境温度:-40℃到+80℃。
相对湿度:在室温下应在30%-90%之间。
保护模式:L-N，L-PE，N-PE。
防护等级：IP20。
TLU2-20/385/4P
TLU2 插拔式电涌保护设备 - Imax 20 kA - 385 V~ - 4P [ 4.0 模数 ]
TLU2-40/385/4P
TLU2 插拔式电涌保护设备 - Imax 40 kA - 385 V~ - 4P [ 4.0 模数 ]
TLU2-65/385/4P
TLU2 插拔式电涌保护设备 - Imax 65 kA - 385 V~ - 4P [ 4.0 模数 ]
