KBT-AD100 浪涌保护器

阅读次数:937     发布时间:2020-07-28

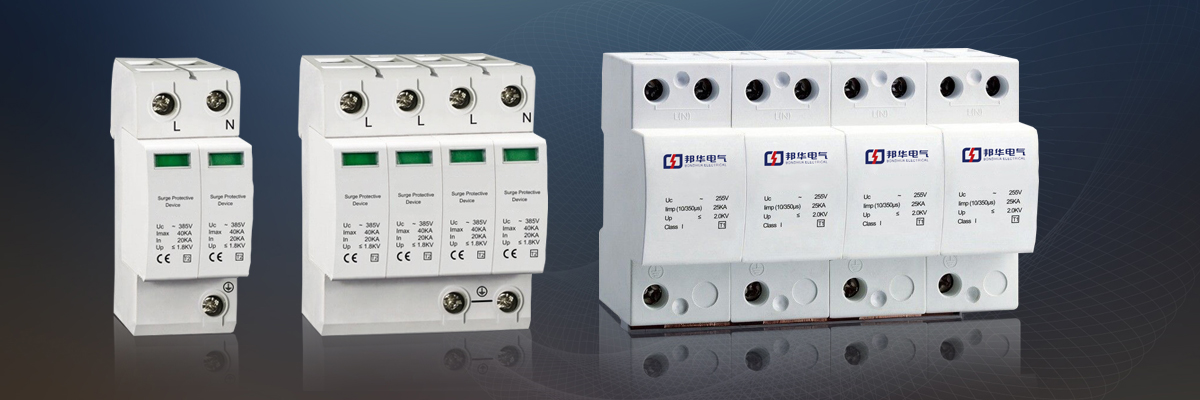

单相电源防雷模块

型号:KBT-AD100 KBT-AD80


产品介绍

防雷单相电源防雷模块适用于各种电网制式的单相电源系统,组合方式有2P、1+1两种形式,可用于电源系统的第一级、第二级和第三级防雷保护,并联安装在电源线路上,不影响电源线路的正常工作。


技术参数

名称

单相电源防雷模块

单相一体化

防雷模块

产品编码

D06-01

D06-02

D08-05

D08-01

D08-02

D08-03

D08-04

D08-06

D08-07

D08-08

型号

KBT-AD100

KBT-AD80

KBT-BD80

KBT-BD60

KBT-BD40

KBT-BD30

KBT-CD20

KBT-CD10

KBT-CD10

KBT-CD10

规格

2P

2P

2P

2P

2P

2P

2P

2P

1P

1P

防雷保护等级

第一级

第二级

第三级

第三级

试验类别

T1(Ⅰ级)

T2(Ⅱ级)

T2(Ⅱ级)

额定工作电压Un(V)

AC250

AC250

AC250

最大持续工作电压Uc(V)

385

385

385

385

385

385

385

385

385

385

冲击电流(10/350μs)Iimp(kA)

25

20

/

/

/

/

/

/

/

/

标称放电电流In(kA)

(T1:10/350,T2:8/20

25

20

80

60

40

30

20

10

10

5

最大放电电流Imax(kA)

/

/

160

120

80

60

40

20

20

10

电压保护水平Up(kV)

2.5

2.0

2.5

2.0

1.8

2.0

1.6

1.4

1.0

0.7

连接导线标准(mm2

≥6

≥6

≥4

≥4

≥4

≥4

≥2.5

≥2.5

≥2.5

≥2.5

接地线标准(mm2

≥10

≥10

≥6

≥6

≥6

≥6

≥4

≥4

≥4

≥4

推荐串联过流保护器

125A

100A

100A

63A

50A

40A

32A

20A

20A

10A

外形尺寸(mm)

72×66×90

36×66×90

18×66×90

组合方式及结构形式

2P/整体式

2P/插拔式

1P/插拔式

接口类型

M6螺丝压接

M5螺丝压接

M4螺丝压接

保护模式

L/N-PE

劣化指示

脱离器动作后,NO-COM短路,NC-COM开路

脱离器动作后正面视窗指示红色


应用范围

单相电源防雷模块可用于通信、石油化工、工业厂矿、公路、铁路、民航、金融、证券、宾馆以及写字楼、商品房等电源系统的各种配电箱、开关箱等重要且易遭受雷击的设备的雷电防护。
