VA150系列浪涌保护器

阅读次数:3409     发布时间:2020-07-28


VB40 B级 SPD通用电源模块浪涌保护器

产品名称: VB40 B级 SPD通用电源模块浪涌保护器

产品型号: VB40 B级

产品规格: 150 / 275 / 320 / 385 / 440

产品颜色: 白色 / 灰色

产品参数: 1.SPD保护符合 EN 61643-11 Type2

2.SPD安装类别符合 EN 61643-1 Class II

产品优势: 1.高能容量氧化锌压敏电阻-高放电通流容量;

2.反应能力快速; 一体化结构;



 VD10 D级 SPD通用电源模块浪涌保护器

产品名称: VD10 D级 通用电源模块浪涌保护器

产品型号: VD10

产品规格: 48 / 150 / 275 / 320 / 385 / 440

产品颜色: 白色/灰色

产品参数: 1.SPD 保护符合 EN 61643-11:Type3

2.SPD 安装类别符合 EN 61643-1:Class Ⅲ

产品优势: 1.1420V TOV故障不爆炸、不起火、安全脱扣;

2.基座和插座小盒两部分组成;



大VC20 C级 SPD通用电源模块浪涌保护器

产品名称: VC20 C级 通用电源模块浪涌保护器

产品型号: VC20

产品规格: 85/150/275/320/385/440

产品颜色: 灰色/蓝色

产品参数: 1.SPD 保护符合 EN 61643-11:Type2

2.SPD 安装类别符合 EN 61643-1:Class Ⅱ

产品优势: 1.1420V TOV故障不爆炸、不起火、安全脱扣;

2.基座和插座小盒两部分组成;



 VA60 B级 SPD通用电源模块浪涌保护器

产品名称: VA60 B级 SPD通用电源模块浪涌保护器

产品型号: VA60 B级

产品规格: 150 / 275 / 320 / 385 / 440

产品颜色: 白色 / 灰色

产品参数: 1.SPD保护符合 EN 61643-1:Type1

2.SPD安装类别符合 EN 61643-1 Class II

产品优势: 1.高能容量氧化锌压敏电阻—高放电通流容量;

2.响应时间迅速,反应能力快速;



 VA100 A级 SPD通用电源模块浪涌保护器

产品名称: VA100 A级 通用电源模块浪涌保护器

产品型号: VA100 A级

产品规格: 385 / 440

产品颜色: 白色 / 灰色

产品参数: 1.高能容量氧化锌压敏电阻-高放电通流容量;

2.响应时间迅速,反应能力快速;

产品优势: 1.SPD保护符合 EN 61643-11:Type1

2.SPD安装类别符合EN 61643-1:Class I



 VA150 A级 SPD通用电源模块浪涌保护器

产品名称: VA150 A级 通用电源模块浪涌保护器

产品型号: VA150 A级

产品规格: 385 / 440 / 690

产品颜色: 白色 / 灰色

产品参数: 1.SPD 保护符合 EN 61643-11:Type1

2.SPD 安装类别符合 EN 61643-1:Class I

产品优势: 1.高能量核心器件,无续流发生;

2.快速反应能力,一体化模块设计;


产品特点

● 高能容量氧化锌压敏电阻——高放电通流容量;

● 快速反应能力;

● 一体化结构;

● 失效指示功能,红色窗口出现为失效状态;

● 热敏控制过热危险脱扣机构,联动指示窗口;

● 高放电气放管组成3P1模式;


产品用途

    VB40B级SPD通用电源模块浪涌保护器,符合SPD国家标准GB18802.1-2011要求规范,使用时并联在电源线路上,它利用其自身当两端电压高于规定电压后通过的电流呈指数规律增长的伏安特性,能够有效的将窜入电力传输线的瞬时过电压限制在设备或系统所能承受的电压范围内,达到将强大的雷电流泄流入地、抑制浪涌、泄流和限幅作用,从而保护被保护的设备或系统不受冲击而损坏。


适用范围

    VB40B级SPD通用电源模块浪涌保护器,主要用于第二级电源设备的保护,常用于易遭雷击的楼层配电柜、消防、网络、电梯等设备,适用于工民建筑、电气、通信、道路交通、石油化工等各行业的电源设备保护。


主要参数

型号
VB40/150
VB40/275
VB40/320
VB40/385
VB40/440
SPD保护符合EN61643-11
Type2
SPD安装类别符合EN61643-1
ClassⅡ
保护级别符合DINVDE 0675-6
B
最大持续交流工作电压UC
150V
275V
320V
385V
440V
最大持续直流工作电压UC
200V
350V
410V
500V
560V
标称放电电流(8/20μs)In
40kA
Ⅱ级实验最大放电电流(8/20μs)Imax
80kA
5kA限制电压Ur
≤0.9kV
≤1.0kV
≤1.1kV
≤1.15kV
≤1.25kV
电压保护水平UP
≤1.3kV
≤1.8kV
≤2.0kV
≤2.1kV
≤2.5kV
响应时间tA
<25ns
漏电流
<20μA
工作温度范围 Tu
-40℃~80℃
TOV故障电压UT

205V/5sec
470V/5sec
470V/5sec
470V/5sec
前置过流保护装置
SCB:T2级(T08/80)
连接电缆最小面积(min)
10mm²/多芯软电缆
连接电缆最大面积(max)
25mm²/多芯软电缆
外壳防护等级
IP20
遥信触点最大允许工作电压 交流
0.2A/125V
遥信触点最大允许工作电压 直接
0.5A/48V
压线螺丝
M5/M2
压线螺丝扭矩
6Nm/0.2Nm
外壳材料
PA66 UL94V-0
安装轨道
35mm DIN rail EN 60715
模块宽度
1 mod.,DIN 43880

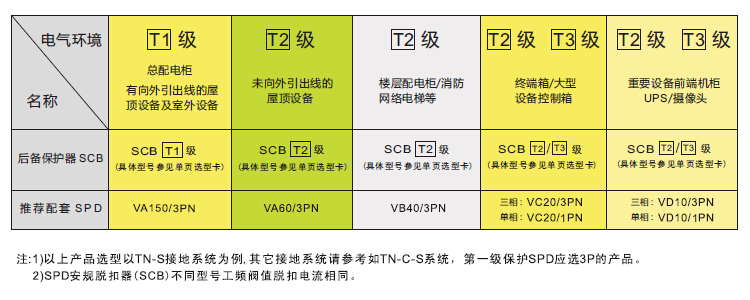

电源SPD后备保护器(SCB)快速选型表
