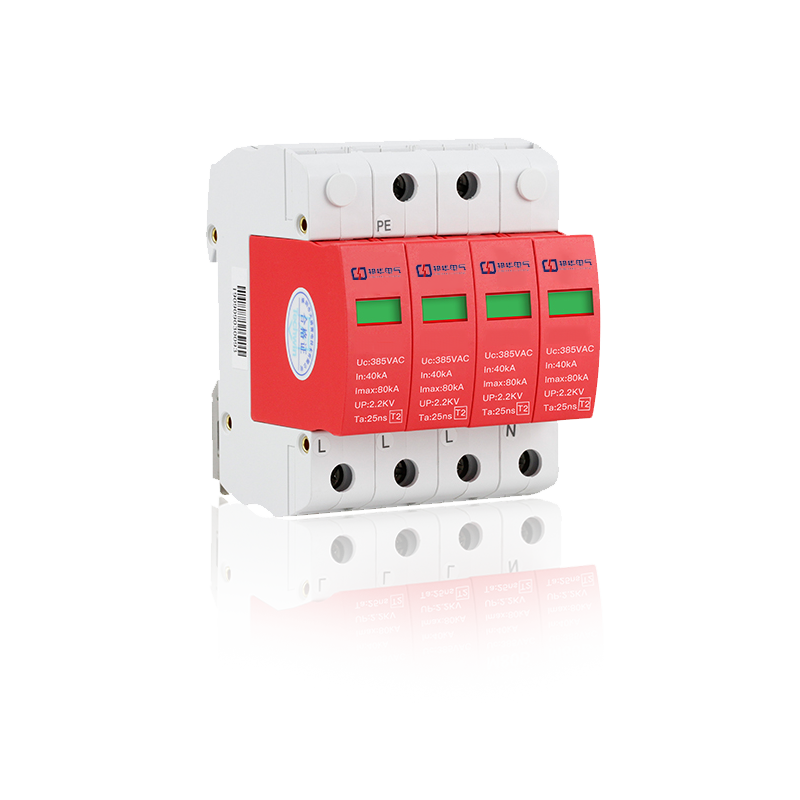

DM120R385/4 电涌保护器
阅读次数：786 发布时间：2020-07-29
THDM120系列电源防雷器
应用场所： 应用于TT、TN、IT供电系统，防止雷电过电压和瞬态过电压对三相交流电源系统和用电设备造成的损坏。
使用区域：用于高、多雷区LPZ0区与LPZ1区界面的一级防护；安装于低压总配电柜交流电源输入端。
产品特点
◆整体模块、大通流容量、电压保护水平低
◆内置过流、过热保护
◆阻燃特性（UL94）V0级
◆35mm电气导轨安装
◆多用途端口、连接方便
◆可选遥信端口
◆可采用凯文接法
◆带失效程度指示窗口（绿：正常；一半红：部分损坏；红：损坏）
技术参数
型号 | DM120R440 | DM120R385 |
最大持续工作电压Uc | 440V | 385V |
标称放电电流In（8/20μs） | 70kA | |
最大放电电流Imax（8/20μs） | 120kA | |
电压保护水平Up | 2.4kV | 2.2kV |
响应时间 | ≤25ns | |
保护模式 | L-N; L-PE;N-PE | |
接线方式 | 若采用凯文接法其负载电流≤63A | |
安装方式 | 35mm电气导轨安装 | |
外壳保护等级 | IP20 | |
环境温度 | -40～+70℃ | |
外壳材料 | 阻燃PBT | |
外型尺寸 | 整体模块(2P) | |
订货号 | 12301 | 12302 |
模块的组合产品 | |||
电源 | 型号 | 订货号 | 尺寸 |
单相电源产品 | DM120R385/1+NPE | 12304 | 4P |
DM120R385/2 | 12306 | ||
三相电源产品 | DM120R440/3 | 12308 | 6P |
DM120R385/3 | 12309 | ||
DM120R440/4 | 12311 | 8P | |
DM120R385/4 | 12312 | ||
DM120R440/3+NPE | 12314 | ||
DM120R385/3+NPE | 12315 | ||
备注：“DM120…/1+NPE”、“DM120…/3+NPE” | |||
