概述

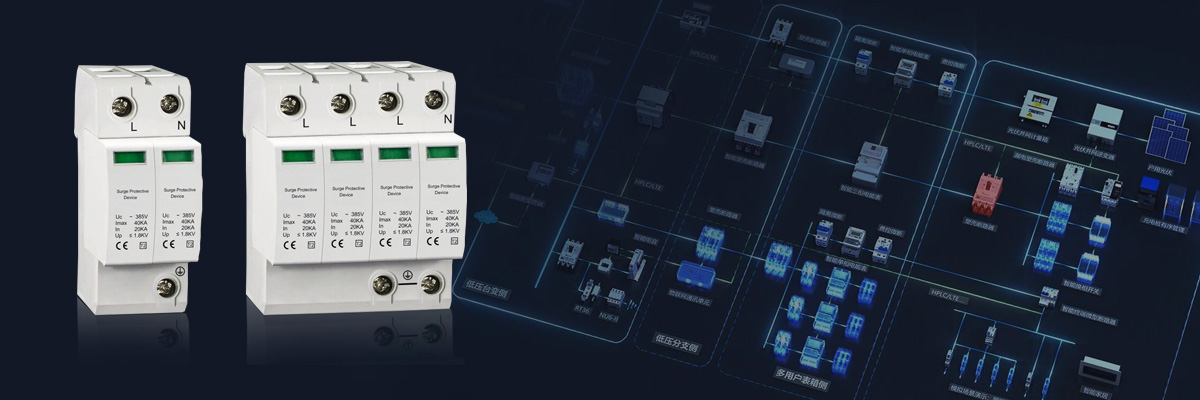

KPD型电源模块浪涌保护器由一个电源模块头和一个底座组成，用于交直流系统L(+)-N(-)、L(+)/N(-)-PE的第二或三级保护，串联或者并联在交直流供电电源与系统设备之间，防护外界（雷击、电磁辐射干扰等）或系统内部（系统拉合闸效应、感应及容性负载的启动和停止等）引起的浪涌脉冲及瞬间过电压对设备的损坏

应用范围

该电源模块浪涌保护器应用于低压交流配电系统，并联在交流供电电源与系统设备之间，防护外界（雷击、电磁辐射干扰等）或系统内部（系统拉合闸效应、感应及容性负载的启动和停止等）引起的浪涌脉冲及瞬间过电压对设备的损坏。

技术标准

       IEC 61643-1:2005     连接至低压配电系统的电涌保护器 第1部分：技术要求及实验方法

       GB 18802.1-2011      低压配电系统的电涌保护器(SPD) 第1部分：性能要求和试验方法

 技术特征

  插拔模块具有防反插、互插功能；

  通流量大，残压低；

       具有过热保护；

       具有失效指示；

       外壳防护等级为IP20要求，阻燃等级为UL94 V0。

技术参数

安装与维护

安装

1  本电源模块浪涌保护器只能由训练有素的专业人员进行安装和维护，安装位置为人手不能直接接触的地方。安装前应确认为非带电安装，并检查浪涌保护器是否完好，如有损伤或显示窗口呈红色，已不能使用，如果窗口呈绿色，表示其正常。

2  浪涌保护器应安装在供电线路的熔断器（FU1）之后，熔断器的容量不能超过500A gL/gG。如超过该值，应在浪涌保护支路增设500A gL/gG的熔断器（FU2）。

3  根据保护器的标记按图3进行接线，相线连接线的截面积应大于10mm2，地线连接线截面积应大于10mm2并应尽量平直、短。

KPD型电源模块浪涌保护器可任意组合，以满足不同电源系统的保护需要

使用和维护

     KPD型电源模块浪涌保护器在工作失效后，通过模块内部的热熔断保护系统与供电线路实现自动脱离，显示窗变为“红色”。当电源模块浪涌保护器的劣化指示窗口呈“红色”时，应立即更换该保护器。

     在雷雨过后须检查电源模块浪涌保护器的显示窗口。

相关产品：KPD200-385/4P、KPD160-385/4P、KPD120-385/4P、KPD100-385/4P、KPD80-385/4P、KPD80L-385/4P、KPD40-385/4P、KPD20-385/4P
