ZC-C-BQ21 智能照明疏散系统控制器

阅读次数:783     发布时间:2020-07-31

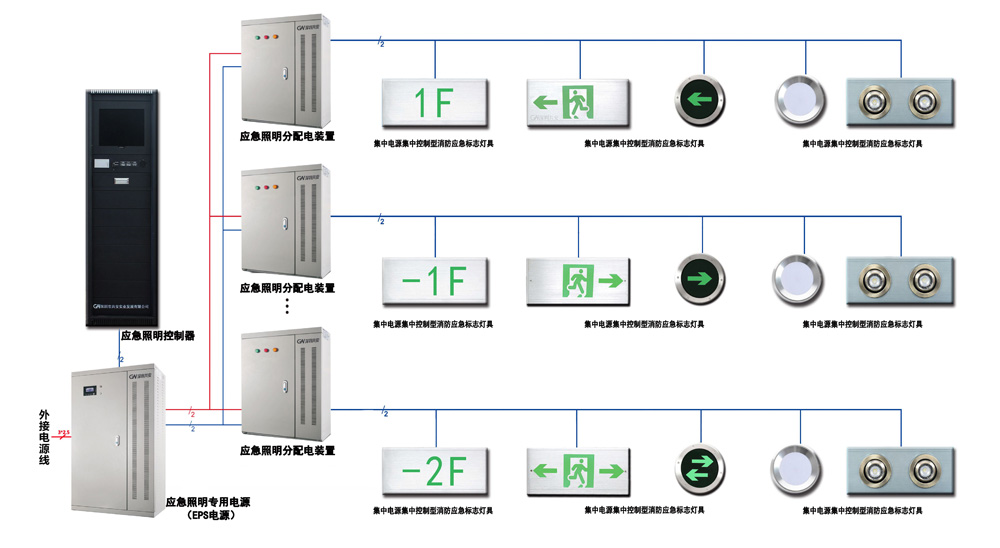

20200731/5f238d9503d1c.jpg


应急照明控制器  (3).png

1产品介绍

● 满足国家标准GB17945-2010《消防应急照明和疏散指示系统》的要求。

● 柜式应急照明控制器具有4个分机回路,每个分机回路最多可以配接32台集中电源和分配电装置;壁挂箱式主控机具有一个分机回路,可以携带40台(集中电源16台、分配电装置24台)。


2功能特点

● 满足国家标准GB17945-2010《消防应急照明和疏散指示系统》的要求。

● 柜式应急照明控制器具有4个分机回路,每个分机回路最多可以配接32台集中电源和分配电装置;壁挂式主控机具有一个分机回路,可以配接40台(集中电源16台、分配电装置24台)。

● 一台分配电装置具有4个(或8个)灯具回路,每个灯具回路可配接64只集中控制型消防应急灯具,所以一台分配电装置的最大容量为64×4=256点(或512点),一台柜式控制器最佳控制灯具数量为6000点以内,一台壁挂式控制器最佳控制灯具数量为2000点以内。

● 应急照明控制器可以通过RS232、CAN或网络接口与火灾报警控制器进行通讯,接收火灾报警控制器输出的火灾探测器报警信息,利用火灾蔓延趋势实施人员疏散。也可以通过4路开关量接口接收火灾报警控制器监视的防火分区状态,按照预定的疏散预案实施人员疏散。

● 应急照明控制器采用嵌入式工控机系统,柜式主机显示采用17寸LCD屏(壁挂式为7寸),可直接在液晶屏上同时显示设备信息、报警文字信息和建筑图形信息,显示内容丰富、直观,方便用户使用

● 应急照明控制器主机采用双CPU备份设计,当主CPU工作出现异常后,可以自动切换到备CPU,保证应急照明控制器主机始终处于最佳工作状态,在发生火灾时,零延时投入应急疏散控制。

● 应急照明控制器具有短信通知功能,当控制器监视到有事件发生时,会立刻以短信的方式将事件发出,通知值班人员或业主。

● 系统根据火灾报警信息,结合建筑结构特征、疏散路径宽度、人员荷载等信息自动生成人员疏散路径,编程方式灵活,简便。

● 用户操作分级,分级操作密码可以设定。

● 具有历史信息存储查询功能,存储记录数量:≥10000条。

● 工作环境温度:-10℃-+55℃,湿度:〈95%RH。


3技术指标

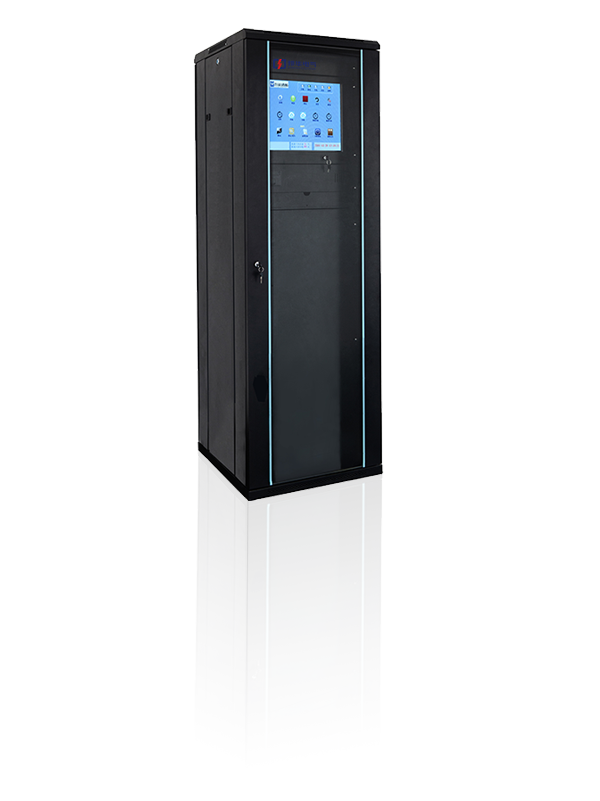

● 柜式主机采用标准19英寸柜式结构,实物如右图后;壁挂式主机采用前单门封闭结构,如右图前。

● 主板采用嵌入式工业主板,双CPU备份设计,运行稳定可靠;

● 柜式主机液晶屏采用17寸工业显示大屏,图文显示功能,显示内容丰富、 直观;

● 每年2-12月份,每月10号对EPS电源自动执行月检,1月10号对EPS电源自动执行年检,月检、年检完毕,自动恢复;

● 手动、自动联动控制功能,在自动联动条件下,可以根据火灾蔓延趋势信息迅速生成疏散路径,实现人员安全、迅速撤离;

● 配接热敏打印机,可以打印所有事件信息;

● 自带多种信息通讯接口,信息交互能力强,具有短信通知功能;

● 具有黑匣子功能,可存储历史记录信息10000条以上;

● 主电电源采用消防专用电源,备用电源采用高性能免维护铅酸电池;

● 供电电源:AC220V/50Hz,370W(柜式主机);110W(壁挂主机)

● 柜式主机尺寸:600×600×1855(mm); 壁挂箱式主机尺寸:372×111×500

相关型号:ZC-C-BQ21、ZC-C-G02-2X、ZC-C-G01、ZC-C-B、ZC-C-A

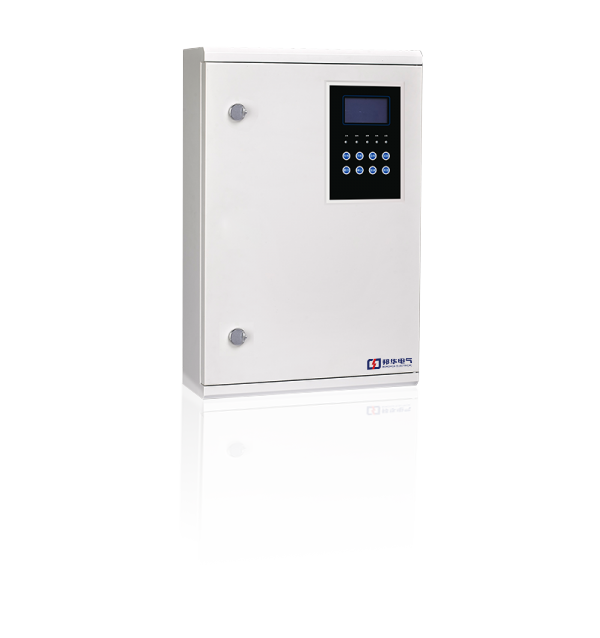

20200731/5f238dc5b1f07.png

1产品特点

●整流模块采用国际前沿的PTR软开关技术,效率及可靠性极高。独创深度放电能力蓄电池优势,使铅酸蓄电池在EPO紧急启动条件下的使用寿命提高三倍以上。

● 使用最新型的防火耐蚀材质,专业消防等级安全设计,没有火灾隐患。

● 维护简单,可计算机监控,外部电网与本蓄电池组自动切换,可实现无人值守,互投切换时间≤0.25S。

● 智能电池管理:可调节电池数量、电池电压(上限和下限)、设置电池故障恢复电压(上限和下限),设置定期电池检测,电池电压显示,电池

故障报警等功能。


2电池分站式(型号:ZC-D)技术参数


相关型号:JC-D-11KVA-S(主型)、JC-D-7.5KVA-S、JC-D-5.5KVA-S(主型)、JC-D-3.7KVA-S、ZC-D-0.5KVA-A21(主型)、ZC-D-0.3KVA-A21、ZC-D-0.6KVA-2X(主型)、ZC-D-0.3KVA-2X、ZC-D-1KVA-MOS(主型)、ZC-D-0.5KVA-MOS、ZC-D-3KVA-MOS(主型)、ZC-D-2.5KVA-MOS、ZC-D-2KVA-MOS、ZC-D-1.5KVA-MOS、ZC-D-10KVA-IPM(主型)、ZC-D-8KVA-IPM、ZC-D-6KVA-IPM、ZC-D-5KVA-IPM、ZC-D-4KVA-IPM、ZC-D-7.5KVA(主型)、ZC-D-5KVA、ZC-D-3KVA、ZC-D-2KVA、ZC-D-1KVA、ZC-D-0.6KVA(主型)、ZC-D-0.4KVA、ZC-D-0.2KVA、ZC-FP-1KVA-A、ZC-FP-4.5KVA-H、ZC-FP-0.8KVA-B(主型)、ZC-FP-0.4KVA-B、ZC-FP-0.5KVA-A(主型)、ZC-FP-0.2KVA-A、


20200731/5f238dd6a61bd.png

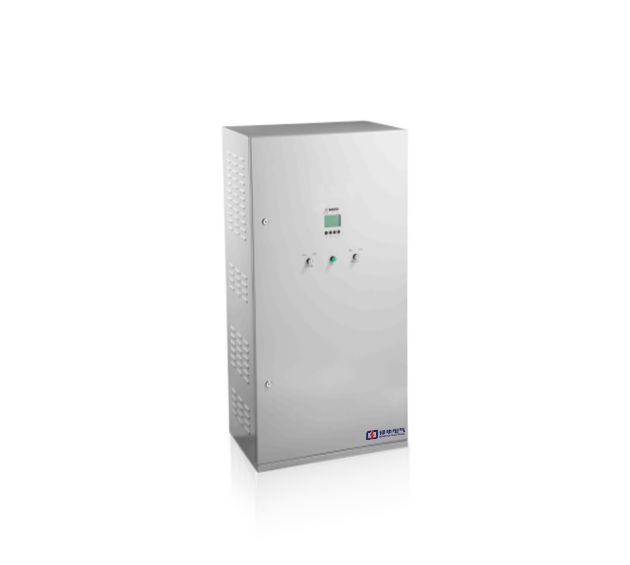

1产品介绍

分配电装置可安装于电源柜边,也可独立设置于各个楼层,为终端应急灯具提供DC24V电源,以及为系统控制信号提供承载和中继功能,具体体现在:

A)应急照明分配电装置,采集终端数据,为CAN信号提供路由和中继。

B)接入前端集中电源的供电,再进行分支路可控输出给终端灯具群。


2产品特点

● 采用进口元器件,高端技术生产,按国标定制,节能更高效;抗电强度高,具有短路、过载,过电压保护功能。

● 采用目前国际先进的数据流向自动控制技术,自动判别和控制数据的传输方向。

● 采用零延时设计,自动侦测串口信号速率,串口信号速率自适应。

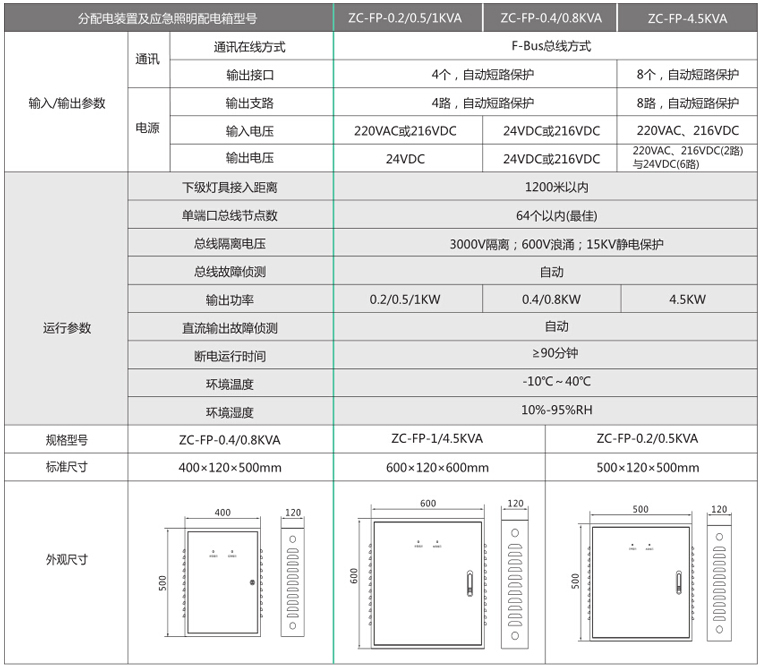

3应急照明分配电装置技术参数


相关型号:ZC-FP-1KVA-H-2X(主型)、ZC-FP-0.6KVA-H-2X、ZC-FP-0.3KVA-H-2X、ZC-FP-0.3KVA-B1-2X、ZC-FP-0.4KVA-B1(主型)、ZC-FP-0.2KVA-B1、ZC-FP-1KVA-H(主型)、ZC-FP-0.5KVA-H、ZC-FP-0.2KVA-H、ZC-FP-1KVA-A、ZC-FP-4.5KVA-H、ZC-FP-0.8KVA-B(主型)、ZC-FP-0.4KVA-B、ZC-FP-0.5KVA-A(主型)、ZC-FP-0.2KVA-A
