ZS-C-100W-110 智能照明疏散系统

阅读次数:80     发布时间:2020-07-31



20200731/5f239272963e5.png

应急照明控制器

实时监控和管理终端设备数据及状态;

业界首创的网格化智能分析模块,指挥终端设备指示疏散方向,提供最佳、最安全的逃生路径;

显示故障信息,包括故障类型、时间、位置并声光信号报警故障信息。


性能特征:

1、实时监控和管理终端设备数据及状态;

2、业界首创的网格化智能分析模块,指挥终端设备指示疏散方向提供最佳、最安全的逃生路径;

3、显示故障信息,包括故障类型、时间、位置并声光信号报警故障信息;

4、随时监控应急电源的电池状态、输出状态、输入状态;

5、可随时控制消防应急标志灯具改变指示方向,点亮照明灯具;

6、可与FAS火灾报警系统无缝对接;

7、符合国家标准:GB17945-2010。


技术参数

型号ZS-C-100W-110ZS-C-60W-210
结构立柜式壁挂式
产品规格(L*W*H)600*600*1830mm540*200*750mm
带灯点数3200
输入电压Ac220V10%50~60Hz
应急时间>3H
主控机工业控制计算机
显示设备17'工业LCD显示器
总线技术RS485
总线距离1200M
FAS接口标准RS232、RS485、24联动
打印机热敏打印机
防护等级IP33

运行环境

-20~+60°C:RH≤90%

相关型号:应急照明控制器:ZS-C-10W-I200、ZS-C-100W-I110(主型)、ZS-C-60W-I210、ZS-C-30W-I100


20200731/5f23928c7c9a7.png

应急照明集中电源

智能数字化EPS;

智能数字化控制技术;后备工作模式设计,高速的静态开关切换;采用高速微控制器和可编程逻辑器件来实现电路控制,参数设定、运行管理、先进的自检和自侦测功能,可对电路板上的所有独立电路连接进行自检和故障分析


性能特征:

1、智能数字化EPS;

2、智能数字化控制技术;

3、后备工作模式设计,高速的静态开关切换;

4、高效的GBT( Insulated Gate Bipolar Transistor)逆变技术;

5、采用高速控制器和可编程逻辑器件来实现电路控制,参数设定、运行管理、先进的自检和自侦测功能,可对电路板上的所有独立电路连接进行自检和故障分析;

6、输入输出过欠压保护、输入浪涌保护、相序保护、电池过充过放保护、输出过载短路保护、温度过高保护等多种系统保护和报警功能;

7、断路器状态,熔断器状态和所有的电路工作状态进行在线侦测。


技术参数

型号ZS-D-1KVAZS-D-3KVAZS-D-5KVA
额定功率1KVA3KVA5KVA
产品规格(L*W*H)600*350*1250mm650*400*1700mm750*600*1700mm
输出电压AC220V 50~60Hz
安装方式落地式
蓄电池免维护铅酸电池
输入电压AC220V 50~60Hz
应急时间>90min
通信接口RS485
输出回路根据实际情况定

防护等级

IP33
相关型号:应急照明集中电源:ZS-D-0.3KVA、ZS-D-0.5KVA、ZS-D-5KVA(主型)、ZS-D-3KVA、ZS-D-1KVA


20200731/5f2392a7e5b33.png

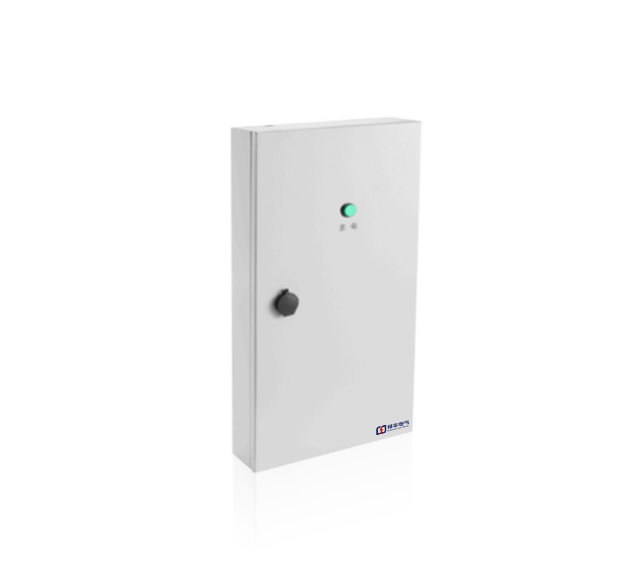

应急照明分配电装置

中继延长总线通信距离,提高负载能力;负责向所属区域内终端提供DC24V电源;

数据流向自动控制技术,自动判别和控制数据传输方向;

零延时设计,自动侦测串口信号速率,串口信号速率自适应。


性能特征:

1、中继延长总线通信距离,提高负载能力;

2、负责向所属区域内终端提供电源;

3、数据流向自动控制技术,自动判别和控制数据传输方向;

4、具有600W防雷防电涌功能,单端电源供电实现电源隔离;

5、电路有过短路、过载、过电压保护功能;

6、网格化智能分析模块;

7、防静电、抗干扰能力强;

8、符合国家标准:GB17945-2010。


技术参数

型号分配电装置
型号ZS-FP-800W-J914ZS-FP-700W-J924ZS-FP-100W-J932ZS-FP-300W-J932-M
输出功率800W700W100W300W

产品规格

(L*W*H)

400*235*520mm420*160*620mm380*260*68mm380*202*50mm
输出电压DC24V
输入电压DC24VAC220VDC24V
安装方式壁挂插卡式
输出回路412
总线技术无极性二总线
总线距离1200M
相关型号:应急照明分配电装置:ZS-FP-100W-J932、ZS-FP-700W-J944、ZS-FP-300W-J932-M、ZS-FP-100W-J932-J、ZS-FP-700W-J904、ZS-FP-700W-J924、ZS-FP-350W-J902、ZS-FP-1400W-J908、ZS-FP-800W-J914


20200731/5f2392bf7bd6d.png

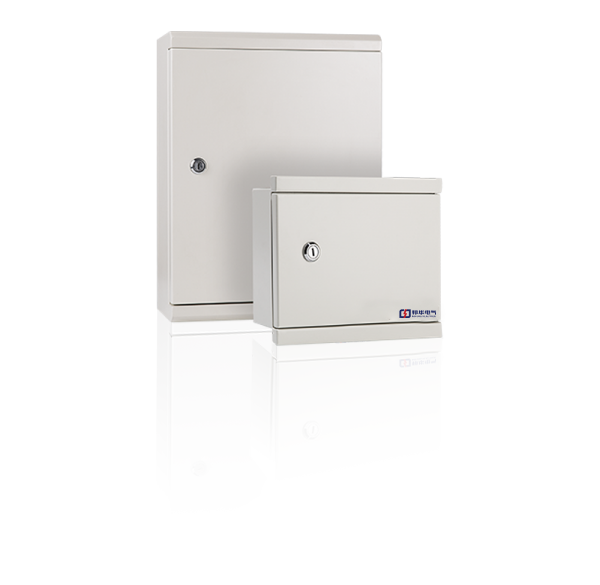

应急照明配电箱

中继延长总线通信距离,提高负载能力;

负责向所属区域内终端提供电源;

数据流向自动控制技术,自动判别和控制数据传输方向;

零延时设计,自动侦测串口信号速率,串口信号速率自适应。


性能特征:

1、中继延长总线通信距离,提高负载能力;

2、负责向所属区域内终端提供电源;

3、数据流向自动控制技术,自动判别和控制数据传输方向;

4、具有600W防雷防电涌功能,单端电源供电实现电源隔离;

5、电路有过短路、过载、过电压保护功能;

6、网格化智能分析模块;

7、防静电、抗干扰能力强;

8、符合国家标准:GB17945-2010。


技术参数

型号配电箱
型号ZS-PD-1200W-I912ZS-PD-700W-I924ZS-PD-700W-I924-2ZS-PD-100W-I932
输出功率1200W700W700W100W

产品规格

(L*W*H)

400*230*400mm620*420*160mm620*420*160mm380*260*68mm
输出电压DC36VDC24V
输入电压AC220V 50~60Hz双电源:AC220V 50~60HzAC220V 50~60Hz
安装方式壁挂
输出回路241
总线技术无极性二总线
总线距离1200M

相关型号:应急照明配电箱:ZS-PD-100W-I932、ZS-PD-700W-I924-2、ZS-PD-1200W-I912、ZS-PD-600W-I914、ZS-PD-700W-I924、ZS-PD-700W-100、ZS-PD-700W-I900
