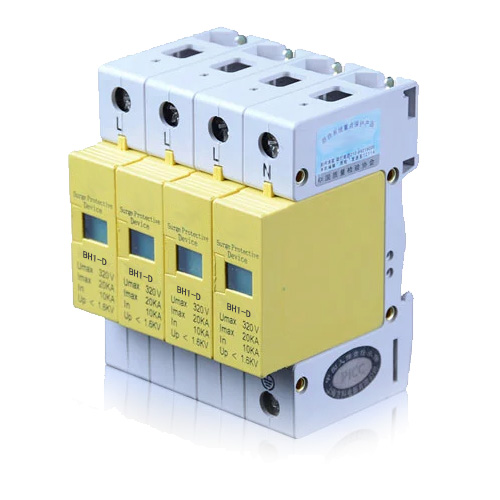

产品说明：

WY1-D/20 系列电涌保护器适用于交流 50HZ/60HZ，380V 及以下的 IT、TT、TN-S、 TN-C-S 等供电系统可作为雷击时等电位连接，其设计符合 GB18802.1-2011 和 IEC61643-1:2005技术标准，外壳设计安装在 35mm 电气导轨上，该产品内置失 效脱离装置，当电源保护因过流过热，击穿失效时，失效脱离装置能自动的将其 从电网上脱离，同时可视告警指示模块可在有工作电压情况下更换。

产品特点：

1、无需停电即可更换保护器单元

2、最高可承受 20KA（8/20μS）雷电流冲击

3、反应时间小于25纳秒

4、可视窗口颜色表示保护的工作状态，绿色（正常）红色（故障）

安装位置与应用：

（B/4）级电涌保护器（SPD）保护，用于雷击时等电位连接，安装在LPZ1区，LPZ2区与LPZ3 区交界处，通常安装在穿管进线低压主配电柜处。（B/2）通常安装在由架空进线低压主配电柜处，由单极组合成各供电系统 选型配置。

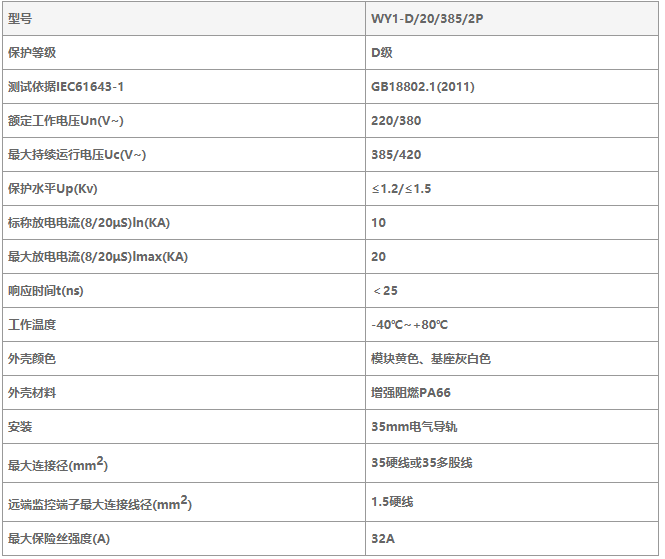

产品参数

相关型号

WY1-D/20/385/4P

WY1-C/40/385/2P

WY1-C/40/385/4P

WY1-B/60/385/2P

WY1-B/60/385/4P

WY1-B/80/385/2P

WY1-B/80/385/4P

WY1-B/100/385/2P

WY1-B/100/385/4P

WY5-D/20/385/4P

WY6-B/25 Ⅰ

WY2-D/20/385/2P

WY2-D/20/385/4P

WY2-C/40/385/2P

WY2-C/40/385/4P

WY5-B/60/385/4P

WY5-C/40/385/4P

WY7-B/150/385/4P
