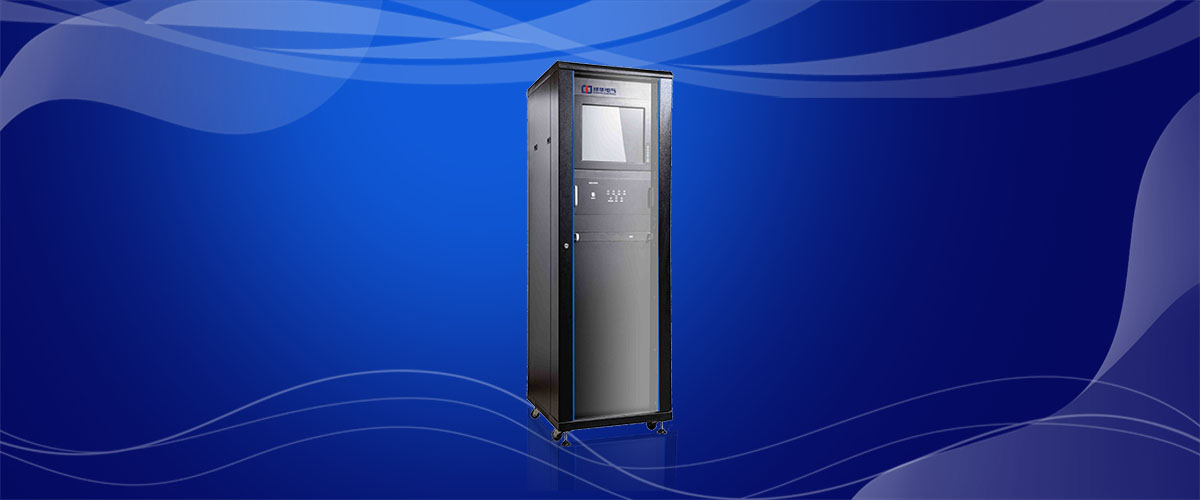

TH-C-100W-002(主型)应急照明控制器

阅读次数:760     发布时间:2020-08-03

20200803/5f2771b78c3dd.jpg

产品概况: TH-C-100W-002(主型)应急照明控制器是应急照明和疏散指示系统的控制管理中心,通过ARCNET/CAN/RS232接口与EI系列火灾报警控制器相连,接收火灾报警控制器发送的火警信息,根据智能算法能自动启动相应疏散范围内的消防应急灯具;当不连接火灾报警控制器,在火灾时根据应急疏散预案或者按照回路地址启动相应的消防应急灯具。可显示总平面布局图、报警平面图和系统构成图,具有信息显示、值班管理、疏散指示、编程、查询等功能,人机界面友好,操作直观方便。

相关型号:

TH-C-100W-002(主型)

TH-C-100W-003

TH-C-I(主型)

显示功能

1)可显示保护区域内的建筑总平面布局图、每个保护对象的建筑平面图、系统图。

2)在保护对象的建筑平面图上显示保护对象及主要部位的名称,通过菜单可查询应急照明集中电源的状态信息,并采用图标显示集中电源集中控制型消防应急灯具(标志灯具、照明灯具)、应急照明分配电装置(若已保存我公司的火灾报警系统的相关编程信息,也可切换显示火灾报警系统设备)

3)当有火警信息时能自动切换到相应报警区域的平面图,在平面图上指示该信息对应的物理位置及状态,在应急情况下能自动启动相应疏散范围内的消防应急灯具。有火警、故障等情况时,对应状态指示灯能自动点亮(或者闪烁显示)。

4)集中电源信息显示窗口:可选择显示相应序号的应急照明集中电源的状态信息,包括充电电压、充电电流、输入电压、输出电压、输出电流、电池组信息、应急照明集中电源的手动、自动、强制等状态信息。

5)灯具状态信息显示窗口:可实时显示已编程灯具的状态信息,包括灯具故障、灯具光源故障、灯具启动信息,并可通过上翻下翻按钮查询灯具状态信息。应急照明集中电源状态、应急照明分配电装置状态、系统自检等信息可通过菜单查询。

6)在控制器主显示器和状态显示板上设有各故障指示灯,故障时有声光指示,故障声可手动消除,当有新故障时可再次启动,故障光指示保持至故障消失前。同时在状态显示板上有手动、自动、应急、电源状态指示。

网络通讯功能

1)应急照明控制器可通过ARCNET/CAN/RS232等方式与火灾报警控制器进行联网通信(当应急照明控制器需要接收火灾报警控制器的火警信息进行联动疏散时)。

2)可通过485总线与多台应急照明集中电源进行通信,可查询显示其状态信息,通信故障时有指示灯显示,通过与应急照明集中电源的通信实现和消防应急灯具的通信。

信息记录功能

1)具有火警、故障、复位操作、屏蔽等历史记录功能,记录包括时间、部位、类型等信息,记录容量可达20000条。

2)可记录值班及操作人员,消防应急灯具、应急照明集中电源、应急照明分配电装置动态信息,系统的进入和退出时间等,记录容量可达20000条。

3)可记录产品维护保养记录,记录容量可达5000条。

对于a)、b)类信息可自动记录,对于c)类信息采用人工输入方法记录。

信息查询功能

对存入数据库的信息:火警、故障、复位、消防应急灯具启动信息、应急照明集中电源应急信息、值班及操作人员、设备动态信息、系统进出时间、产品维护保养记录等都有查询功能。

编程功能

1)可在平面图上实现编程,将编程数据和坐标存入数据库,同时在平面图上放置应急照明分配电装置、消防应急灯具(标志灯具、照明灯具)图标。

2)可导入火灾报警控制器数据,6000G6000MN908000M等火灾报警控制器的编程信息都可识别。控制器数据导入后,系统根据层号选入对应的平面图,部件图标显示在对应平面图的左上角,用户可手动将图标拖动到期望的位置。如果部件需要改变所在平面图,可将部件选出当前平面图,切换到指定平面图后再选入,也可直接在新平面图中编程该部件,系统会自动删除之前信息。

数据库备份功能

将数据库文件备份到指定的地方。

系统复位功能

将应急照明控制器复位到初始状态(火灾报警控制器不复位)。

用户管理功能

完成操作人员的交接班,修改密码、添加删除操作人员和消防控制室管理信息录入。


适用环境:温度040,相对湿度≤95%RH(不凝露)

交流输入电压:220V±1015%, 50Hz±1%

交流输入功率:≤100W

容量:≤15360编址点

响应时间:≤5S

通讯距离:1200m

关键词:智能疏散系统  应急照明控制器
