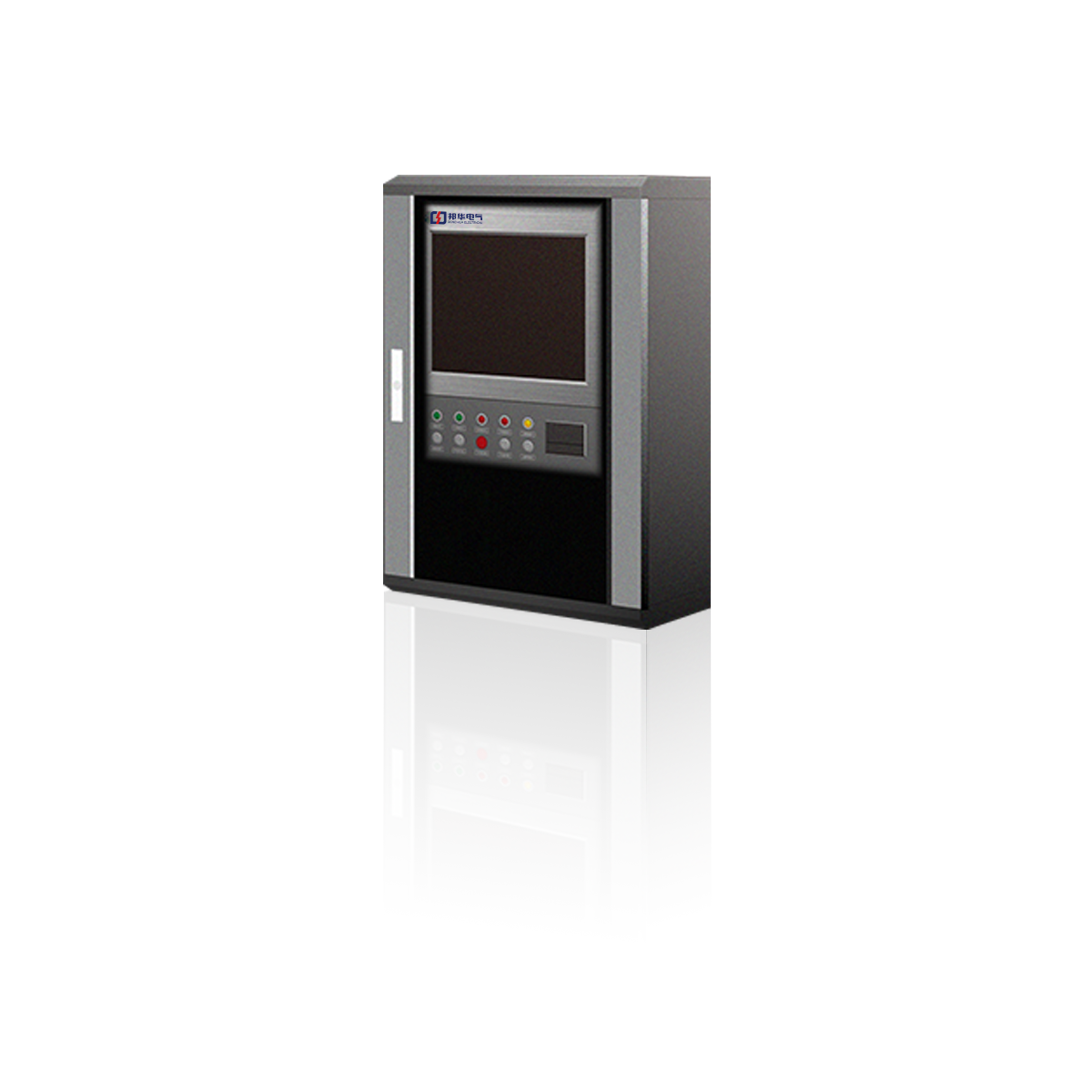

TS-C-40K-G应急照明疏散系统控制器
阅读次数：771 发布时间：2020-08-04
应急照明控制器：TS-C-1K-B、TS-C-1K-BF、TS-C-40K-G、TS-C-40K-T
产品特点
l 自主知识产权的TC-BUS总线通信技术和载波通信技术，实现真正的无极性二总线通信；
l 超宽工作电压范围，最高可达AC420V；
l 完善的系统防护设计，具有短路、断路、过流及抗雷击保护；
l 立柜式安装，模块化设计；
l 大容量，最多可配置8个回路，每个回路最多可配接25个集中电源，一个集中电源可配接200个集中控制型消防应急灯具，一台控制器的最大容量为8×25×200=40000点；
l 采用Cortex-A9架构，高度集成化及模块化，采用大屏幕液晶，支持CAD图纸显示，并具有图形编辑器功能，可对建筑平面CAD图纸中各种火灾探测器、消防应急灯具进行添加、删除以及工作模式设置等；
l 全功能键盘以及个性化鼠标舱，并配有光学蓝光鼠标，支持拼音、数字、字符、特殊符号等输入，操作便捷；
l 控制器具有自动及手动控制功能，可提前设置疏散预案，根据不同火灾位置选择最佳逃生路线；
l 联网功能，可通过局域联网卡连接我司火灾报警控制器和其他控制器，实现火警信息、联动信息的组网传输和操作；
l 具有2路标准RS232以及1路RS485串行接口，可配接图形显示装置以及其他厂家消防联动设备并传递相关报警信息等。
技术特性
内容 | 技术参数 |
主电电源 | 额定工作电压AC220V/50HZ； 宽电压范围AC176V～AC420V可接入 |
备电电源 | 2块12V/7Ah铅酸蓄电池 |
总线电压 | DC16V～DC28V |
总线电流 | 标准回路卡最大输出电流0.6A |
应急工作时间 | 3h |
容 量 | 共8个回路，每个回路可通过集中电源配接5000个消防应急灯具； 记录容量≥100000条 |
液晶规格 | 1366×768，18.5英寸TFT-LCD液晶屏 |
打 印 机 | 微型热敏打印机 |
外形尺寸 | 552mm×460mm×1718mm (长×宽×高) |
重 量 | 约45kg |
使用环境 | 温 度：0℃～+55℃ 相对湿度≤95%，不凝露 |
执行标准 | GB 17945-2010《消防应急照明和疏散指示系统》 |
安装方法
采用立柜式安装结构。控制器应安装在消防控制室或有人值班的场所，并远离电磁干扰设备。

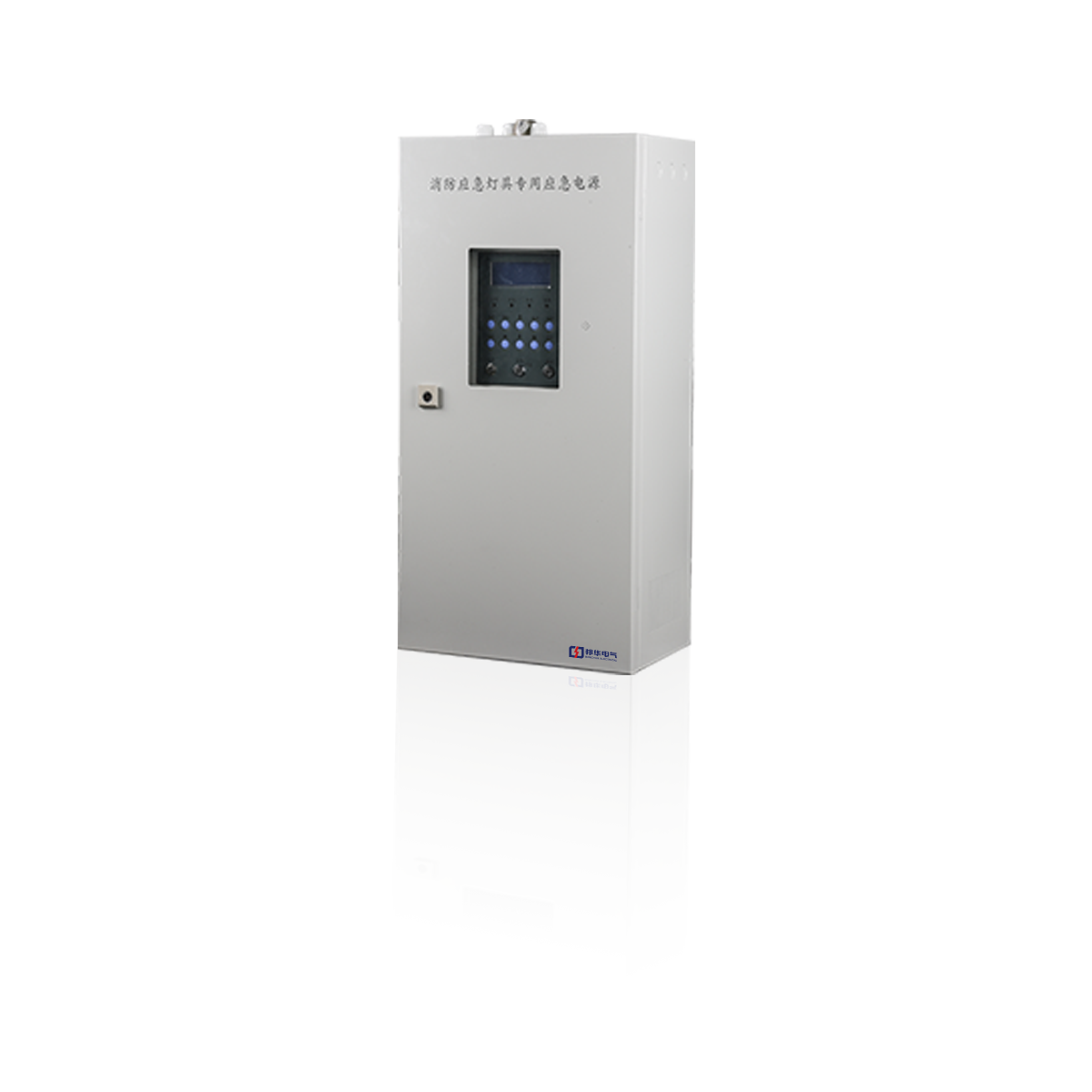

应急照明集中电源：TS-D-0.26KVA、TS-D-0.6KVA、TS-D-0.2KVA-N、TS-D-0.2KVA
产品特点
l 壁挂式安装，一体化结构设计，独立接线空间。
l 直流载波技术，与消防应急灯具两线制连接，抗干扰能力强。
l 超宽范围工作电压，最高可达AC420V。
l 带PFC的开关电源设计，高转换效率和功率因数。
l 完善的内部保护，具有过流、过压、欠压保护。
l 具有输入、输出电压值和电流值显示及故障提示功能。
1.2 技术特征
内容 | 技术参数 |
主电输入 | 额定电压AC220V/50Hz， 电压范围AC176V~AC420V |
额定输出电压 | 主电状态DC48V；应急状态DC48V |
额定输出功率 | 0.2kW |
备用电源 | 12V/26Ah×2铅酸电池 |
输出回路数量 | 8路 |
单回路最大输出功率 | 50W |
应急工作时间 | 90min |
配接灯具数量 | 200个（最多） |
外形尺寸 | 520mm×420mm×135mm（长×宽×高） |
重 量 | 约35kg |
使用环境 | 温 度：0℃～55℃； 相对湿度≤95%，不凝露 |
执行标准 | GB 17945-2010《消防应急照明和疏散指示系统》 |
安装方法
本电源采用壁挂式安装，安装尺寸如图4-6所示，用四个M6的膨胀螺栓固定在牢固的墙壁上，膨胀螺栓的水平间距为350mm，垂直间距为270mm。
应急电源的通风口在箱体两侧，安装时切勿有外物遮挡通风口。
布线要求
电源输入（L、N、）宜选用RV-1.5mm2及以上、耐压750V以上的阻燃三芯绝缘线。
无极性二总线（B1、B2）宜选用RVS-2×1.0mm2或1.5mm2阻燃或耐火双绞线，单独穿金属管或阻燃管敷设，最长不超过1000m。
电源输出（OUT+、OUT-）宜选用阻燃RVS-2×1.5mm2或以上导线，单独穿金属管或阻燃管敷设，最长不超过1000m。
