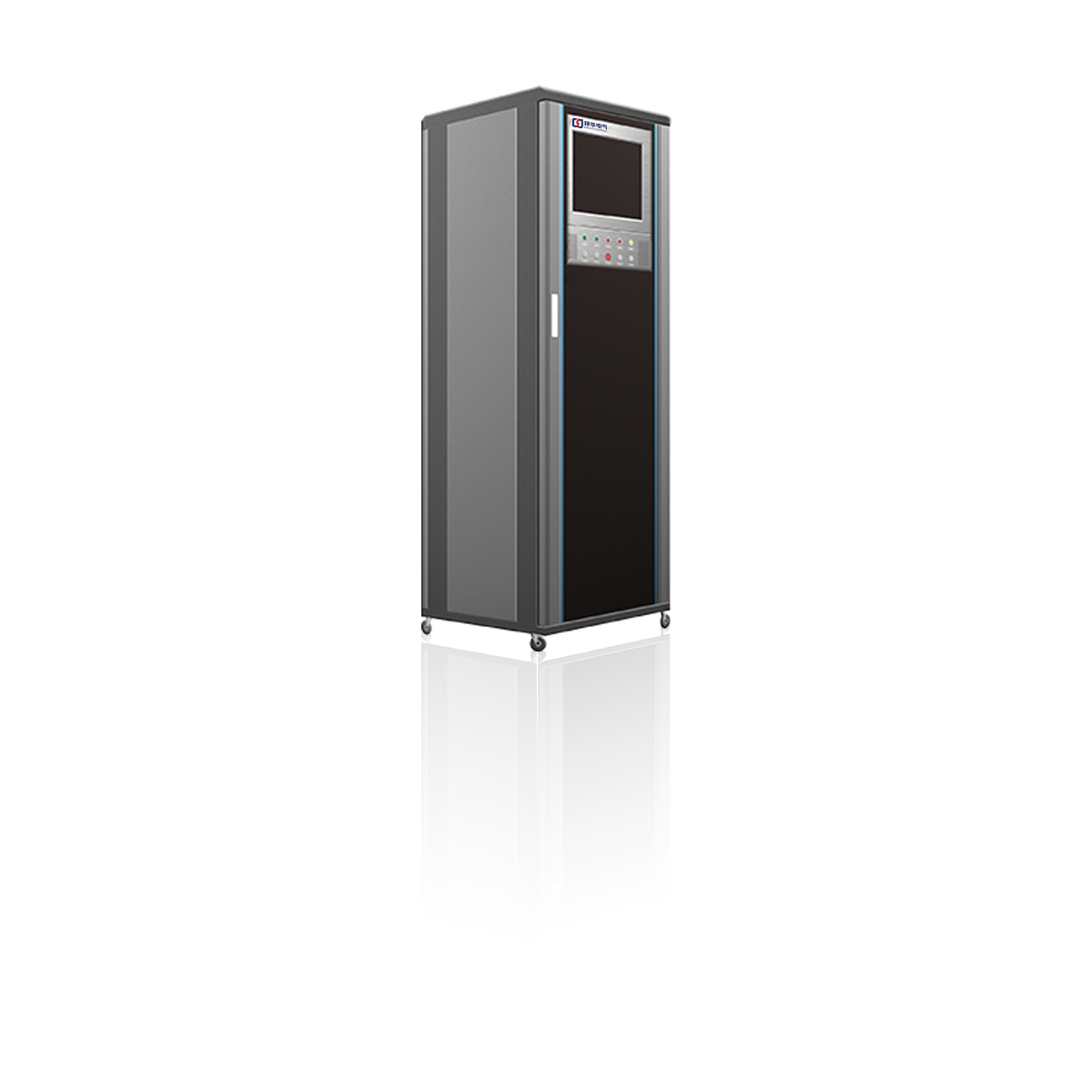

HW-M450集中控制应急照明控制器

应急照明控制器HW-C-100W-100L

1、供电方式

由主电（市电AC220V)回路向区域应急照明配电箱供电，再由区域应急照明配电箱直接或经开关电源降压（DC24V），向该区域各个供电回路连接的集中控制型消防应急灯具供电。

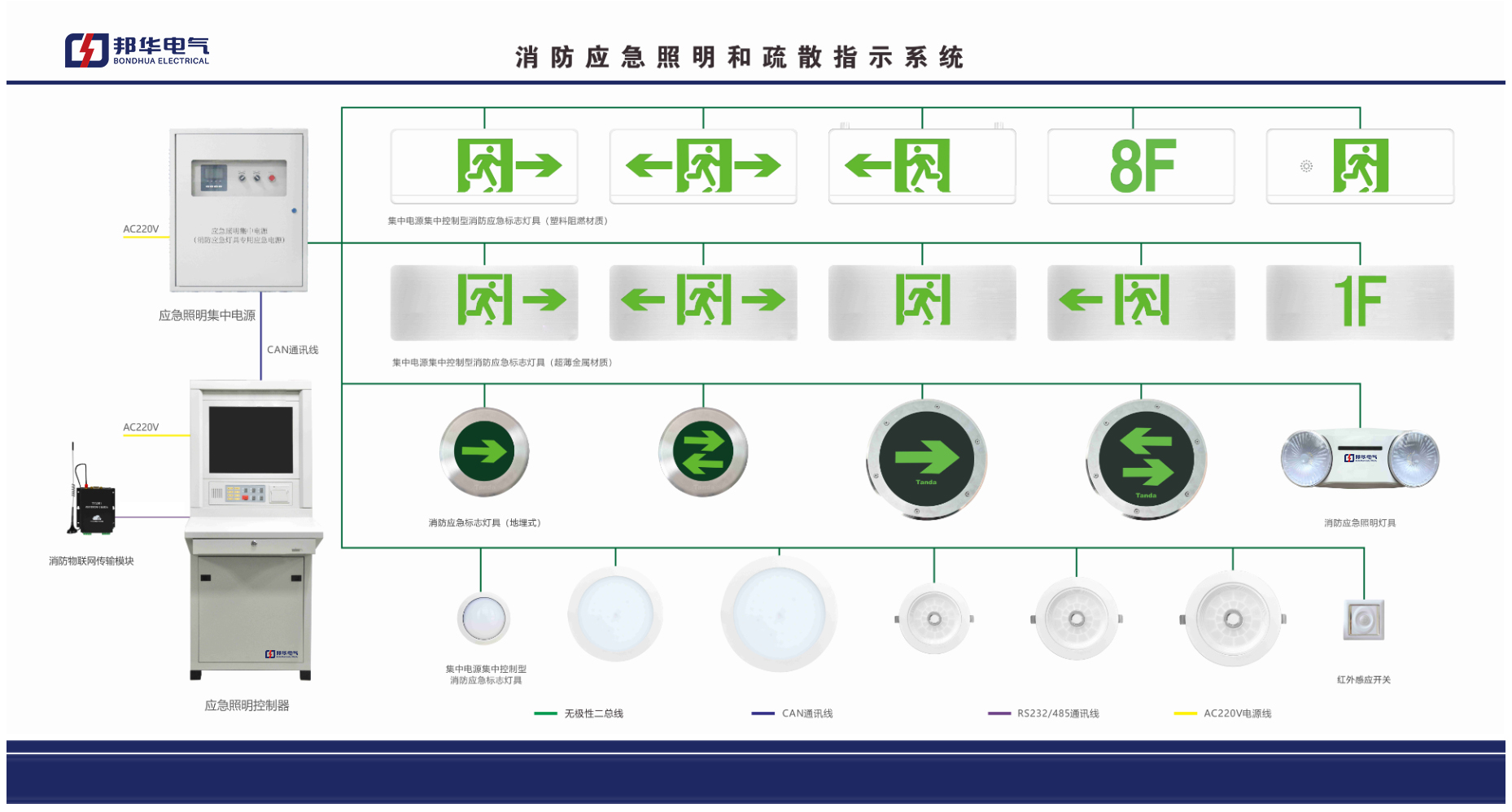

2、系统通讯方式

系统采用二总线通讯技术，控制主机连接各个区域内设置于应急照明分配电装置内的区域路由器，再由区域路由器与连接应急灯具通讯，可采用自由拓扑架构。

3、灯具控制方式

回路中每个集中控制型应急灯具都具有独立的ID（地址），可以独立的执行指令和主动上报灯具状态信息。灯具内置单片机可实时监测光源情况。

实时监控和管理终端设备数据及状态，业界首创的网格化智能分析模块，指挥终端设备指示疏散方向，提供最佳、最安全的逃生路径。

显示故障信息，包括故障类型、时间、位置的报警故障信息。

随时监控应急电源的电池状态、输出状态、输入状态。

可随时控制消防应急标志灯具改变指示方向，点亮照明灯具。

可与FAS火灾报警系统无缝对接，符合国家标准：GB17945-2010。

电源集中控制系统用途

在日常的使用之中，消防应急照明系统如果不正确的进行装置的话，会有可能出现在火灾发生的情况下应急疏散指示标注，不能够科学的有效的及时并且高效率的正确引导人群疏散，使得撤离的人员在密集的场所发生互相踩踏的可能，形成群死群伤的情况。所以，在某一些楼层较高，人员密集，撤离距离较远，疏散通道多种多样。

拐弯多环境复杂的建筑总，采取平时的疏散指示方式是非常不合理的，一般的疏散指示方式，前期铺设的费用较高，检查维护也麻烦，甚至在管理的时候，还不容易集中在一处进行集中管理，所以为了能够实行一种迅速有效的安全疏散系统，使建筑之中所有人员，能够在最短的时间集中于一处以最短的时间沿着最短的路程，离开危险的区域到达安全的地方，这是设置安全应急照明系统时重点考虑的问题，而解决问题的就是我们的集中电源集中控制系统。

消防应急照明和疏散实指示系统为集中电源集中控制型系统，采用了一种全新的设计理念，相较于传统的，往固定方向疏散的理念，将以转变的，新的设计理念为，首先远离火灾发生范围的主动性，其次合理疏散理念，使疏散指示与火灾情况和疏散设施动作状况实现联动，当火灾发生的时候，首先以火灾报警器位置和疏散设施状态作为系统的型号进行输入，通过烟气态势分析与疏散路的初始状态进行分析与识别，并生成建筑物内的疏散路线只是，与消防应急的照明，能够方便被困人员安全准确并且快速的讨论火灾现场。

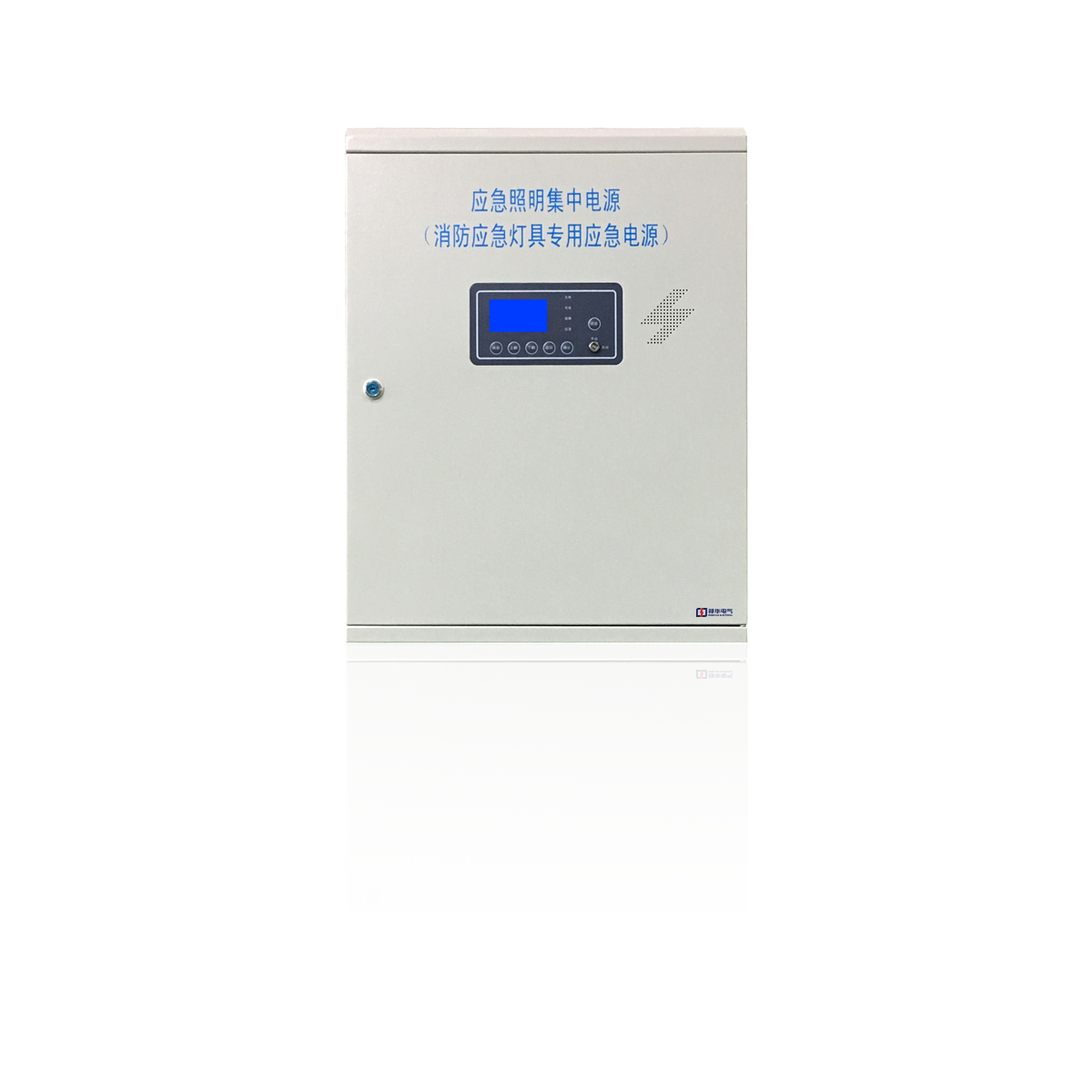

EPS应急电源集中照明集中电源

EPS应急电源简介

   EPS英文的全称为Emergency（紧急）Power（电力）Supply（供给），是现代社会中最为主要的，保障电力和消防安全而采用的一种应急电源，它主要由输入输出单元、充电模块、电池组、逆变器、监控器、输出切换装置部分组成。

 应急电源的运行原理为：

    在市电正常的时候，由市电经过输出切换装置给重要负荷公供电，在同一时间充电器为蓄电池为蓄电池充电或者浮充，当市电断电后或者电压超出供电范围，控制器气动逆变器，同时输出切换装置将市电供电状态立即切换到逆变器供电，为负荷设备提供应急供电；当市电恢复时，应急电源将恢复为市电供电。

    EPS是以处理应急照明、事端照明、消防设施等一级负荷供电设备为主要方针，供给一种符合消防规范的具有独立回路的应急供电体系，该体系可以在应急状态下供给紧迫供电，用来处理照明用电或只要一路市电缺少第二路电源，或替代发电机组构成第二电源，或做为需求第三电源的场合运用。

说明：

     当市电经过AC/DC转换器进入逆变器再由逆变器提供输出电流，这时电池处于充电工作状态。当控制器检测到市电停电或电压过低过高时，在零秒时间内由电池组通过逆变器输出负载提供电能。

说明：

      当市电或备用电供电时，只有一路进入EPS-AC/DC转换器工作，同时经过逆变器输出。市电和备用电停电或电压过低、过高时EPS通过静态开关、转换器、逆变器输出逆变电压提供负载供电。静态开关转换时间为零秒。

HW-FP 应急照明分配电装置

应急照明分配电装置HW-FP-0.5KVA-220V产品说明

概述

LL-FP-0.3KVA-220V集中供电集中控制型消防应急照明分配装置是实现电力线信号转换为两总线信号的通路。该配电箱采用双电源供电，能接收应急照明控制器下发的火警联动控制信号，自动切换供电电源，使配电箱下端连接的消防应急灯具转入应急状态，并向应急照明控制器上传反馈信号。产品安装方便，操作简洁。

技术参数

执行标准号：GB 17945－2010

电气特性

输入电压：AC220V/50HZ

输出电压：DC24V

电流：≤12.5A

通讯方式：CAN总线技术

使用环境：温    度：0℃～+55℃，相对湿度≤95％，不凝露

硬件配置：

路由器：R100.002

分配电监控模块：DB100.002

断路器(空开)：DZ47P-C16（德力西）

开关电源：NES-350-24

 安装方法

1、结构尺寸： 图1： 390×430×140mm

2、室内壁挂式安装

3、按照箱体安装尺寸在选定安装的墙面上打四个孔，用Φ8金属膨胀螺钉将箱体固定在墙面上。

注意事项

1、必须由合格的电气人员进行该产品的操作、维护和检修。

2、维修时要先断开电源，再进行维修。

3、电缆进出处应采用可靠密封措施，确保运行安全。

4、断路器应定期进行维修。

5、单输出回路的电源断电后，请注意检查电源，请勿跨接回路电源线，并及时通知售后维修。

售后服务

1. 本配电箱保修二年(以发票购买日期为准),保修期内免费维修.

2. 本产品使用寿命为十年，超过有效使用寿命请及时与厂家联系

3. 出现下列情况之一,不予保修实行收费维修.

(1) 用户使用不当而损坏.

(2) 超过保修期.
