应急照明控制器：GH-C-A

产品特性

1、满足国家标准GB17945-2010《消防应急站名和疏散指示系统》的要求。

2、应急照明控制器结构采用柜式结构，可携带4路分机，每路分机数量最大为32台。

3、一台分机具有4个灯具回路，每回路可配接127只集中控制型消防应急灯具，所以一台分机的最大容量为127*4=508点，一台控制器最大可控制灯具数量为32*4*508=65024只。

4、应急照明控制器可以通过网口、RS323、RS485或CAN接口与火灾报警控制器进行通讯，接收火灾报警控制器输出的火灾探测器信息，利用火灾烟气态势信息实施人员疏散。也可以通过4路开关量接口接收火灾报警控制器监视的防火分区状态，按照预定的疏散预案实施人员疏散。

5、应急照明控制器采用嵌入式系统，显示采用17寸LCD屏，可直接在液晶屏上同时显示设备信息、报警文字信息和建筑图形信息，显示内容丰富、直观，方便用户使用。

6、系统根据火灾报警信息，结合建筑结构特征、疏散路径宽度、人员荷载等信息进行人员疏散路径设计，编程方式灵活，简便。

7、用户操作分级

8、具有历史信息存储查询功能，存储记录：≥10000条。

9、工作环境温度：-10℃～+55℃，湿度：＜95%RH。

应急照明集中电源：GH-D-5KVA

产品特性

市电输入：电压220V(-15%至+10%)

相数：单项+PE线

频率：50Hz±0.5Hz

电压：AC220V

电压精度：市电旁路供电时同市电；逆变供电时为±5%

波形：正弦波

频率：市电旁路供电时同市电；电池供电时为50Hz±0.5Hz

过载能力：负载120%时，不小于30秒；负载150%时，不大于1秒

转换时间（市电转应急）：≤5s（标准配置）；特殊时≤0.25s

备用时间：90分钟

保护短路、过流保护

应及时电池欠电压保护（可强制解除）

显示：LCD中文液晶屏显示，LCD指示灯

效率应急供电时：90%以上

电网供电时：趋近于100%

运行环境温度：-10℃～+55℃

相对湿度：0～90%，不结露

噪音应急时：≤55dB

外形尺寸：以实物或设计尺寸为准

重量：以实物为准

电池巡检：订货可选配

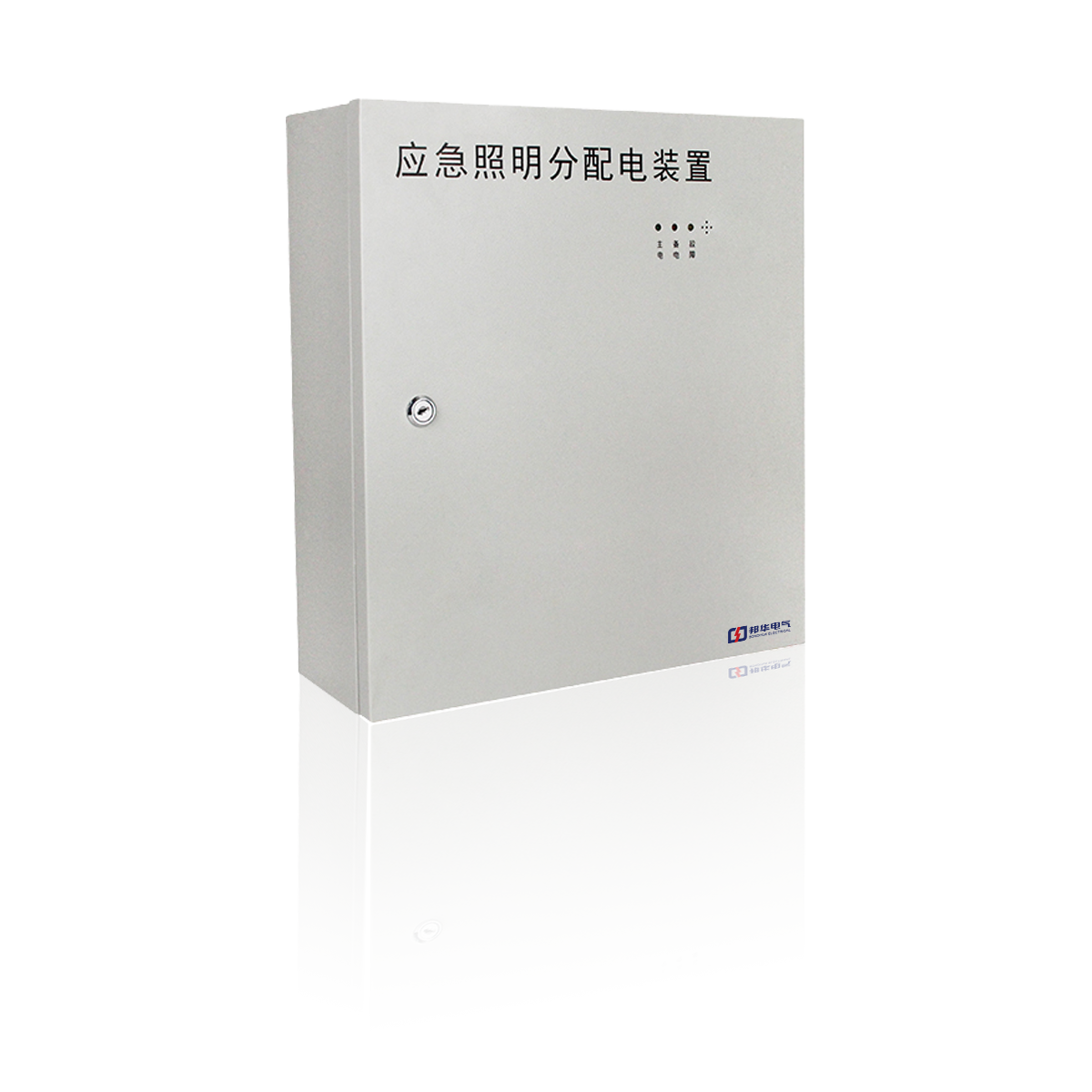

应急照明分配电装置：GH-FP-0.5KVA(主型)、GH-FP-0.24KVA

产品特性

1、输出电源电压AC220V

2、输出电压DC24V

3、直流分配电，功率24W，4回路输出，每路60W

4、具有输出短路保护功能，抗强电磁干扰

5、采用CAN总线通讯，具有输出故障监视功能，可以将信息直接上传至应急照明控制器，在应急照明控制器上显示

6、工作环境温度-10℃～+55℃，湿度：＜95%RH

7、外形尺寸：620*500*200

8、外壳防护等级IP30
