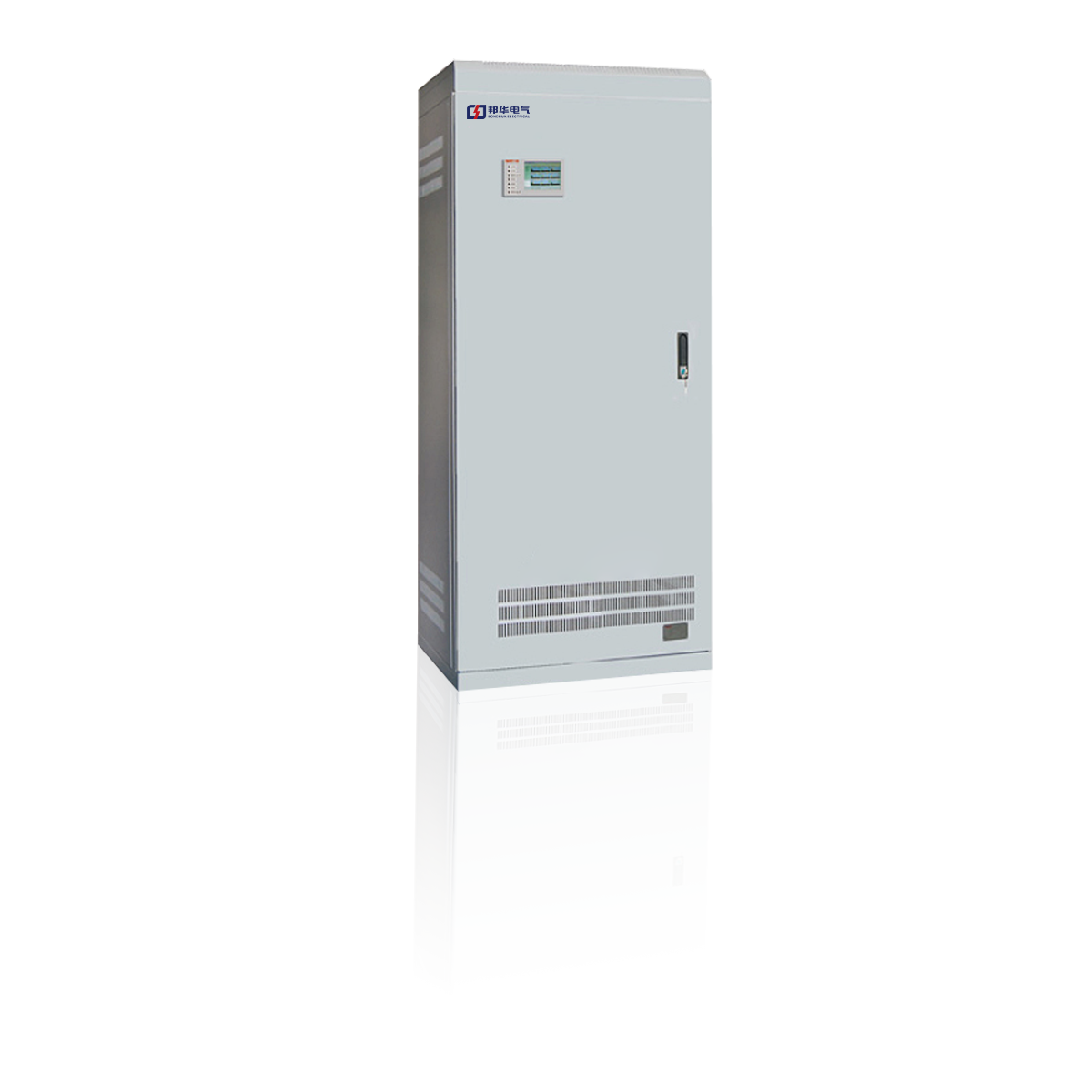

应急照明控制器：NT-C-8061G

功能简介

应急照明控制器控制单元监控自身状态信息的同时，实时监控应急照明集中电源、应急照明分配电装置、消防应急灯具的状态，记录并存储相关信息的状态和时间，实时声光报警。通过人性化的人机界面，实现人机对话。当火警信息触发时，联动及控制各部位动作。

应用及特点

 符合国家标准GB17945-2010《消防应急照明和散指示系统》的技术要求；

 控制器主机可以控制并显示与其相连的所有灯具的工作状态，显示应急启动时间；

 控制器在与其相连的任一灯具的连接线开路、短路及任一灯具光源开路、短路时，会发出故障声、光信号，并指示故障部位；

 支持火点（火区）逻辑关联方案编辑，编辑灵活简单；

 支持火灾联动信号接入，根据不同着火点的信息，快速动作、自动生成并发送疏散方案至各节点灯具，从而指示人员迅速逃离火灾现场；

 控制器操作简单、使用方便、动作迅速；

 实时巡检系统各功能模块及网络节点，可查阅各组件及节点信息，显示故障位置：

 采用Celeron J1900/4Cores/2.0GHz和嵌入式ARM处理器，实时处理功能强大；

 CAN总线传输模式，通信距离远、抗干扰能力强、维护方便；

 可存储多达上万个节点信息，支持节点信息中文录入模式；

 17寸彩色液晶显示器作为人机界面，各参量实时显示及报警；

 采用精致美观的人性化无线键盘鼠标，人机操作简单快捷。

 主要性能及指标

 主电输入电压：AC220V，50HZ              备电输入电压：DC24V

 使用环境温度：0℃~55℃                  相对湿度： <95%，不结露

 运行方式

主电供电： 连续

备电供电：≥180min

 应急启动时间：＜5s

 额定功率：≤150W

 设备尺寸：（长×宽×高）：580×500×1800 （单位：mm）

 外壳防护等级：IP30

 电池容量：12V/12AH  2节，免维护铅酸蓄电池

 控制器容量：四回路，每个回路最多接32台设备（集中电源与分配电装置数量之和），集中电源最大编号为125，分配电装置最大编号为128

 通信的线材要求：（无卤低烟阻燃耐火）WDZN-RVS2*1.5mm/WDZN-RVSP2*1.5mm

CAN总线通信距离：CAN 总线（5K波特率）1500米以内

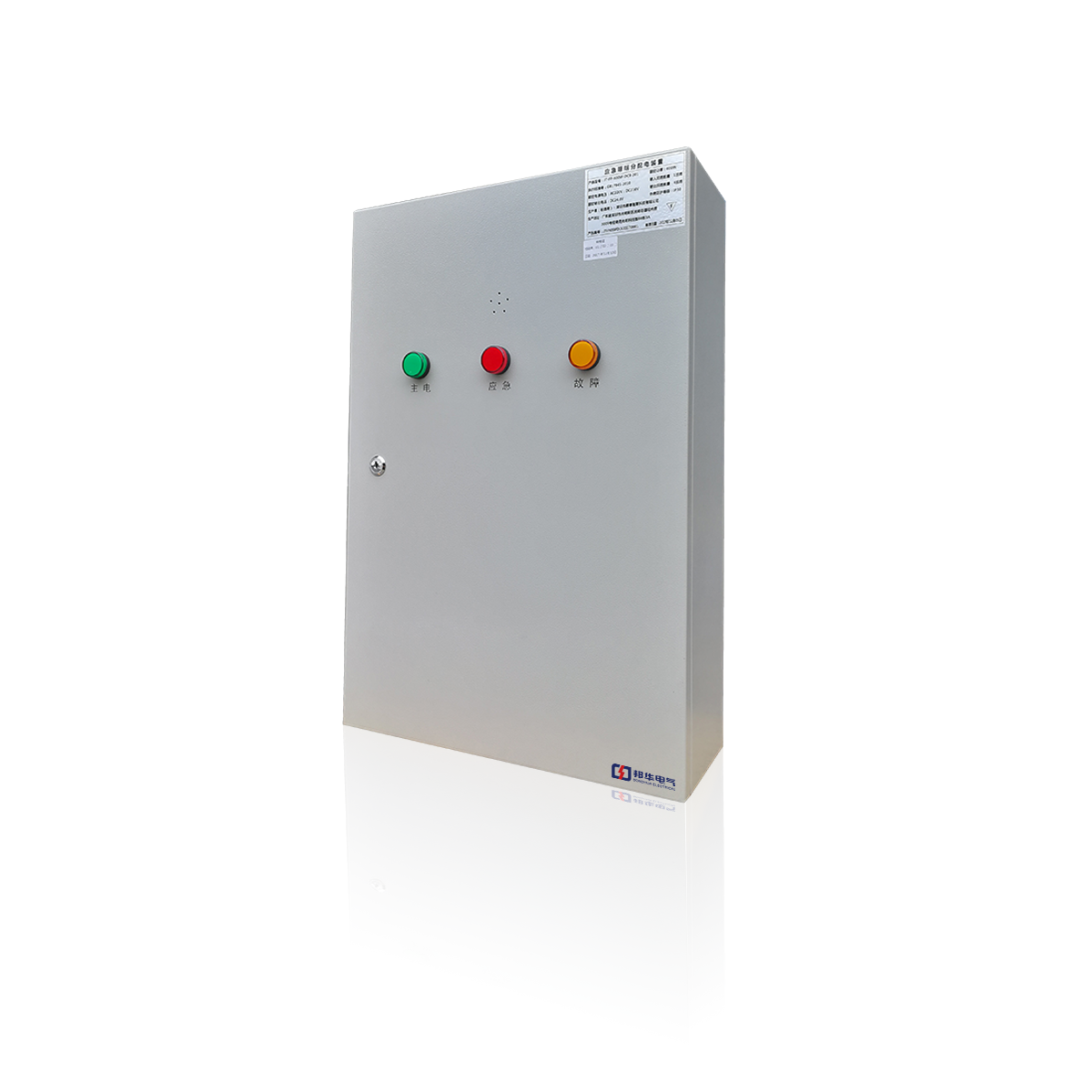

应急照明集中电源：NT-D-0.6KVA-8073(主型)、NT-D-0.3KVA-8072、NT-D-0.15KVA-8071、NT-D-0.5KVA-8070

1、特点简介

应急照明集中电源是一种安装在建筑物内的备用集中式应急电源装置。当建筑物发生火灾、事故或者其他紧急情况时，应急电源可以为消防标志灯、照明灯提供应急供电，保证消防应急照明和疏散指示灯正常工作；同时作为灯具与应急照明控制器的通讯桥梁，实时上传灯具及自身工作状态信息。

2、技术指标

1、 电源

主电电源：AC220V（+10%，-15%） 50Hz

备电电池：12V/33AH   4节，免维护铅酸蓄电池。

2、 容量：最多可带8个回路，每个回路最多64地址点，每回路输出电流不超过4A

3、 线制：与应急照明控制器连接为有极性CAN总线；与灯具连接为无极性二总线

4、 功耗：≤600W

5、 应急启动时间：≤5s

6、 运行方式

主电供电： 连续

备电供电：≥90min

7、 防护等级：IP33

8、 安装方式：壁挂或落地安装（壁挂安装时，需配套底部支架）

9、 外形尺寸：(长×宽×高)：550 mm×250mm×650mm

10、 使用环境：

温度：0℃-55℃                   相对湿度：≤95％，不结露

应急照明分配电装置：NT-FP-8079

功能简介

分配电装置是将应急照明集中电源的电分配给灯具，并提供灯具与控制器之间通讯的桥梁作用。

应用及特点

 体积小巧，模块化设计，壁挂安装；

 具备通讯功能，实时上传工作状态；

 CAN总线传输模式，通信距离远、抗干扰能力强、维护方便；

 具备短路、过载、保护功能；

 提供6路输出，支持各支路故障检测及短路保护。

主要性能及指标

 输入电压：DC36V

 输出回路：6路，每回路最大点数为64，最大输出功率90W

 使用环境温度：0℃~55℃                          相对湿度：≤95%，不结露

 运行方式

主电供电：连续

备电供电：≥90min

 应急启动时间：≤5s

 额定功率：500W

 设备尺寸：（长×宽×高）：430×145×400（单位：mm）

 外壳防护等级：IP30
