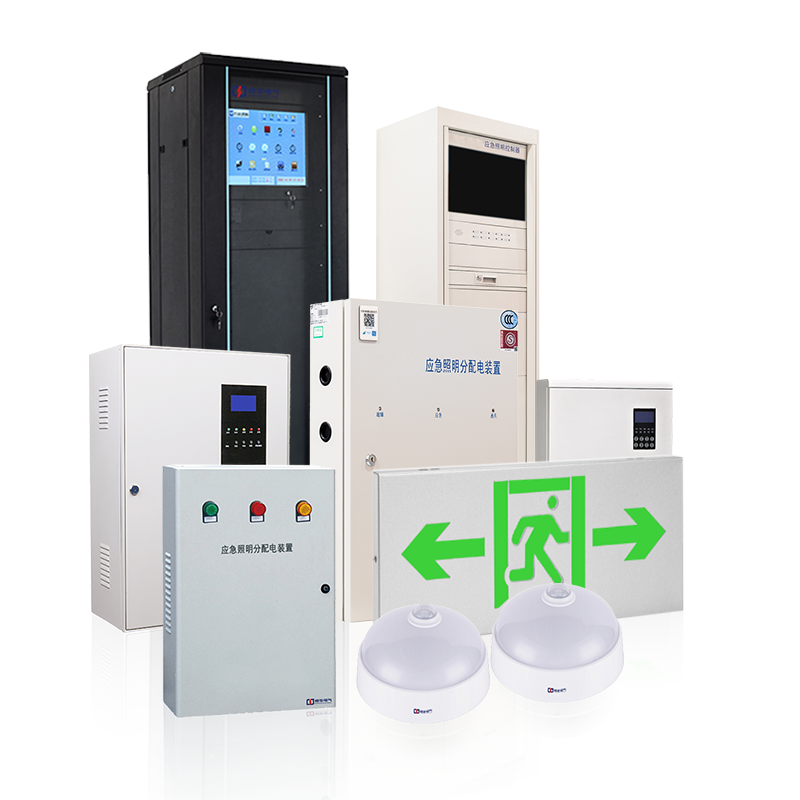

应急照明控制器：HY-C-5000B、HY-C-5000、HY-C-5000B1

技术参数:

执行标准号：GB17945-2010

主控机：嵌入式工业控制计算机，17"液晶显示器工业级无风扇15"工控触摸一体化计算机

供电电源：AC220V±10% 50HZ

备用电源应急时间：3小时

备用电池容量：12V 24Ah（2节）

打印机：热敏打印机

通信接口：RS-232、RS-485、工业以太网口

防护等级：IP30

运行环境：温度-10℃～+45℃：相对湿度≤90%

外形尺寸：550*600*1800mm

技术参数：

1.主机能控制并显示与其相连的所有消防应急灯具的工作状态，显示应急启动时间；

2.主机与其相连的消防应急灯具之间的连接线开路、短路时，会发出声、光故障信号，并指示、记录故障部位；

3.主机与其相连的任一消防应急灯具的光源开路、短路时，会发出声、光故障信号，并指示、记录灯具部位；

4.系统具有人性化设计的CAD平面图形监控功能，能实时显示灯具的状态、灯具的地理位置、火灾发生地点、能动态显示应急疏散路线；

5.系统自动实时测试通信线路、供电线路、集中电源、分配电装置、应急照明灯具等其它系统设备是否正常工作；

6.系统具有年检、月检、日检功能，周期性自动检测应急转换功能；

7.主机具有标准串行总线数据接口（RS232/RS485）和以太网接口,可与火灾报警器的FAS、BAS联动，自动生成最佳疏散线路；

8.主机具备平时给蓄电池组充电功能，具有备用电源过压、失压等监视功能, 控制器主机的应急工作时间不小于3h；

9.主机能保存、打印系统运行时的日志记录，并有自动数据备份功能，数据存储容量不小于100000条；

10.采用17寸全彩色液晶显示器，具有中英文显示功能；

11.主机安装于消防控制室内，靠近FAS系统主机落地安装，应可进行前维护操作；

12.具有专用软件管理系统，直观的人机交互图形操作界面，可方便系统设备和预案的编辑，可显示灯具的箭头指示方向，在主机上即可看出疏散路线和方向；

13.对故障和火警信息具有精确定位功能，并能调出建筑平面图形；

14.主机联动编程条数无限制，可编制多种疏散方案；

15.主机能以手动自动两种方式使与其相连的所有消防应急灯具转入应急状态。

应急照明集中电源：HY-DL-0.45KVA(主型)、HY-D-0.45KVA∕1、HY-D-1KVA(主型)、HY-D-0.15KVA、HY-D-0.5KVA、HY-D-0.2KVA、HY-D-0.1KVA、HY-D-1KVA(主型)、HY-D-0.15KVA、HY-D-0.5KVA、HY-D-0.2KVA、HY-D-0.1KVA、HY-D-0.5KVA-1、HY-D-1KVA-1、HY-D-10KVA(主型)、HY-D-5KVA、HY-D-2.5KVA、HY-D-3KVA

技术参数:

执行标准号：GB17945-2010

电源输入：AC220V 50HZ

电源输出：AC220V

输出额定功率：10KW

电池参数：12V 150Ah 16节

外形尺寸：400*200*900mm

防护等级：IP30

应急时间：≥90min

应急照明分配电装置：HY-FP-24V∕24V、HY-FP-24V∕220V、HY-FP-24V∕24V-1、HY-FP-220V∕24V-1、

技术参数:

输入电压：DC24V

输出电压：DC24V

功能：电源分配与保护

材质：冷轧板喷塑外壳

外形尺寸：400*200*400mm

安装方式：壁挂安装

产品描述：

1.应急照明分配电装置是对应急照明集中电源的输出进行分配与保护以及对终端负载进行供电和保护的专用设备，可壁挂式安装在楼层配电间或电气管井内。

2.每个应急照明分配电装置均有独立地址编码；

3.应急照明分配电装置具有与控制器的通信接口，能与控制器主机通讯，可上传自身工作状态；

4.应急照明分配电装置内部可安装总线模块，具有将终端消防应急灯具和应急照明控制器进行连接通讯和接受控制指令的功能

5.应急照明分配电装置内部可安装1～4个总线模块，每个总线模块对终端消防应急灯具的通讯回路进行分配和保护，实现终端消防应急灯具和应急照明控制器的时时通讯，上传自身工作状态并接受控制器的指令改变灯具的工作状态；

6.应急照明分配电装置输出回路不超过8路，每回路接入灯具数量不大于64个；

7.应急照明分配电装置每个输出回路电流不大于5A。

应急照明配电箱：HY-PD-ACDC、HY-PD-1.
