应急照明控制器：ZD-C-01、ZD-C-02

ZD-C-01型集中控制智能消防应急灯具控制主机

主要功能 >>

主机自检、月检、年检、自动巡检终端标志灯具、应急照明灯具、控制终端标志灯具、应急照明灯具、报告系统故障信息、记录系统运行信息、全中文触控式人机界面、多任务多线程工作方式，内置软件看门狗、用户自行设定操作权限密码，防止误操作、远程监控、远程软件升级、应急灯具强制点亮等功能。

技术参数 >>

外形尺寸：（宽）700mm×（高）1800mm×（深）600mm

材质：柜体冷轧钢板，表面环氧涂漆

主用电源：AC220V/50Hz

备用电源：免维护铅酸电池

设备功率：55W

应急时间：≥3h

主控机：嵌入式工控机

人机界面：17"   全中文触控式

防护等级：IP65

安装环境：温度 -10 - 50℃

相对湿度：≤95%

安装方式：落地靠墙安装

应急照明集中电源：ZD-D-10KVA(主型)、ZD-D-5KVA、ZD-D-3KVA、ZD-D-0.5KVA-L(主型)、ZD-D-0.3KVA、ZD-D-0.13KVA、ZD-D-1KVA(主型)、ZD-D-0.75KVA、ZD-D-0.5KVA(主型)、ZD-D-0.25KVA、ZD-D-0.125KVA

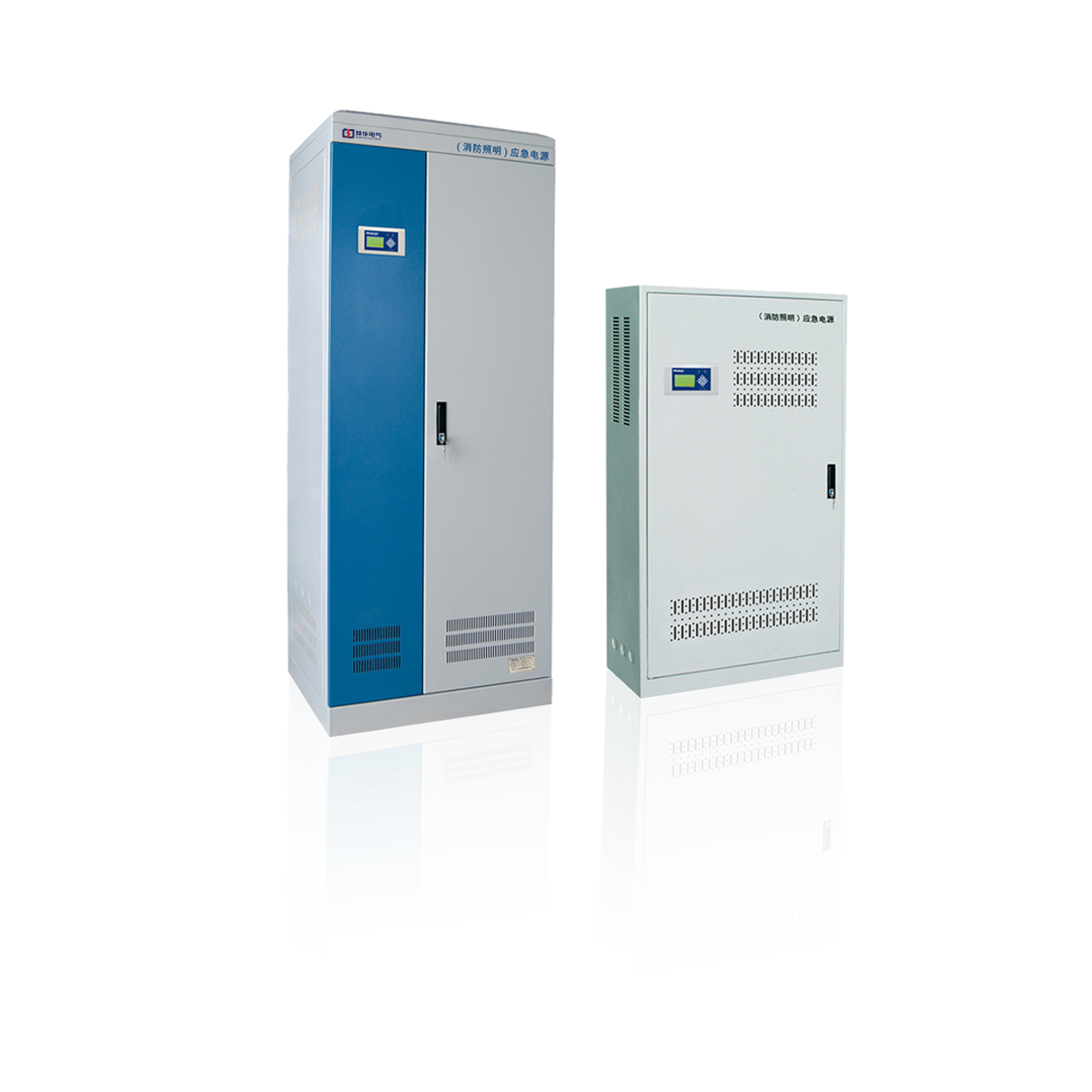

ZD-D型消防应急灯具专用应急电源（集中式）

主要功能 >>

 技术先进，抗过载能力强；工作效率高。

· 适应能力强，可用于各种恶劣工作环境。

· 具有完善的自检、月检、年检、在线监控功能。

· 与控制主机ZD-C-01通讯功能，可实现远程监控；简约明了的界面显示，远传 故障信息、声音报警，运行状态一目了然，管理简单。

· 主、备用电源自动瞬间切换，可保证切换时灯具无闪烁。

· 具有过压、欠压、过流、短路等保护功能。

· 具有智能电池充电管理、自动监控电池工作状态、电池过放电自动保护、可实现均浮充自动转换，有效延长电池寿命；对每组电池均有监控功能，当个别电池出现问题也能报告故障并能显示具体位置，当充电线出现短路、断路等故障时能够及时保护并报告故障位置。

· 采用铅酸免维护电池，可循环使用300~500次。

· 设计简单，施工方便；综合造价低，节省投资；使用寿命长。

· 集中设置，便于维护管理。

应急照明分配电装置：ZD-FP-2V8、ZD-FP-2D8、ZD-FP-V12(主型)、ZD-FP-V6、ZD-FP-V6L、ZD-FP-D12(主型)、ZD-FP-D6、ZD-FP-D6L、ZD-FP-V8(主型)、ZD-FP-V4

ZD-FP型应急照明分配电装置（配接集中式应急电源）

主要功能 >>

· 为终端标志灯具、应急照明灯具提供36V的低电压。

· 可与系统主机完成通讯，上传自身的工作状态以及所控回路灯具的状态信息。

· 具有隔离断开、过载、短路保护等功能，用作进线开关、电源分合隔离。

应急照明配电箱：ZD-PD-300-6(主型)、ZD-PD-300-5、ZD-PD-300、ZD-PD-500

ZD-PD-300型消防应急照明配电箱

主要功能 >>

·隔离断开、过载、短路保护功能，用作进线开关、电源分、合隔离。

·给终端标志照明灯具提供AC36V安全供电电压。

·与系统主机具有通讯功能，并上报其工作状态，可接收消防控制信号，切断供电电源，并能发出反馈信号。

·传统的标志灯具的供电采用AC220V供电，由于疏散指示标志灯具的特殊性，维护时不宜断电维修，增加了维护危险性。同时在发生火灾的时候，消防喷淋系统打开，灯具容易和潮湿的墙面产生漏电现象。

·智能照明配电箱可向受控的灯具提供AC36V的安全电压，由于是安全电压因此可以忽略疏散指示标志灯具不断电维修和潮湿环境下可能

技术参数 >>

外形尺寸:（宽）600mm×（高）1000mm×（深）300mm（ZD-PD-300型）

             （宽）500mm×（高）600mm×（深）200mm（ZD-PD-300-6型）

主用电源：AC220V/50Hz  ±10% 或者AC380V/50Hz  ±10%

备用电源：AC220V/50Hz  ±10% 或者AC380V/50Hz  ±10%

输出电压：AC220V    AC36V

输出回路：1~6回路，回路数及控制灯具数量，根据实际工程确定。

双路电源切换时间：2S

强制应急切换时间：1S

安装方式：嵌墙暗装或壁挂明装
