应急照明控制器WX-C-01A

功能特点

满足国家标准GB17945-2010《消防应急照明和疏散 指示系统》。

实时监测和显示所配接的其他应急照明控制器及其配 接的消防应急灯具、集中电源或应急照明配电箱的工作 状态及声、光故障报警，同时显示故障部位、应急启动 时间等信息。

实时监测和显示所配接消防应急灯具的光源状态信息及 自带电源设备的蓄电池充、放电状态信息。 实时监测所配接的其他应急照明控制器、集中电源或应 急照明配电箱、消防应急灯具通讯线路的开路、短路状 态，并发出声、光故障报警，同时显示故障部位。 远程一键控制所配接的其他应急照明控制器及其配接 的消防应急灯具、集中电源或消防应急照明配电箱转入 应急功能测试。

远程控制定义消防应急标志灯具指示方向及微光节能指 示、持续指示的工作状态，远程控制定义消防应急照明 灯具光源的持续、微光节能、非持续点亮的工作状态。 可设定定时开启、关闭应急照明灯具的巡更点亮模式。 每月(30+2天)自动进行一次系统设备应急功能检测， 并记录测试时间及状态。

满足欧洲标准EN62034- 2006《电池供电的应急逃生照 明灯的自动测试系统》根据火灾报警系统报警的火灾火 源点自动选择最佳逃生路线，就近及避火源点疏散。

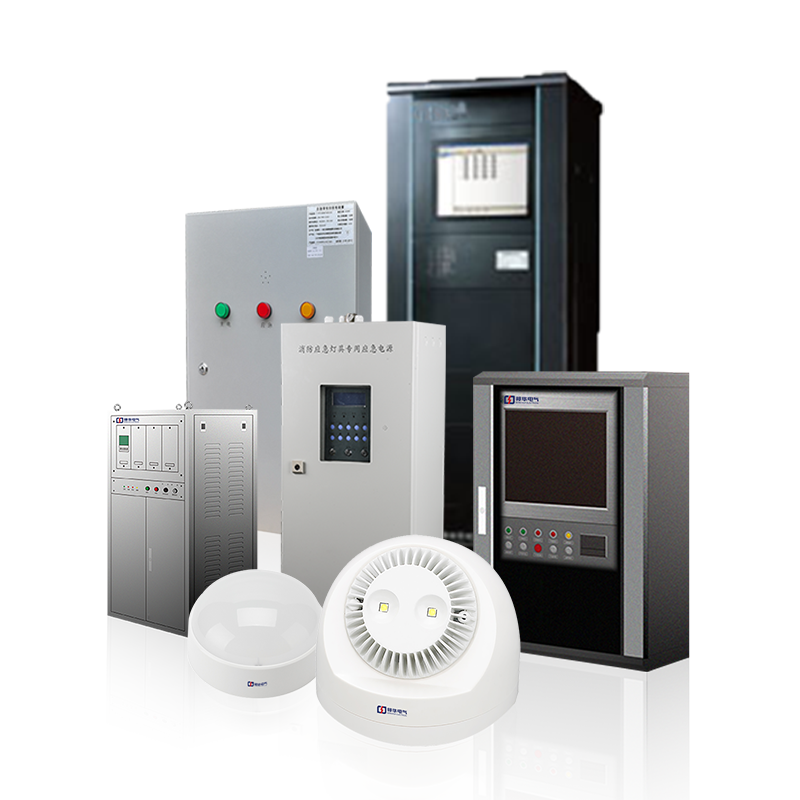

应急照明集中电源：

ST-D-3KVA、ST-D-45KVA(主型)、ST-D-15KVA、ST-D-30KVA、ST-D-10KVA(主型)、ST-D-5KVA

WX-D-0.5KVA-D36、WX-D-0.5KVA-D24、WX-D-4KVA(主型)、WX-D-3KVA、WX-D-2KVA、WX-D-1KVA、WX-D-0.5KVA、WX-D-10KVA(主型)、WX-D-8KVA、WX-D-5KVA

1、供电方式

主电(消防电源AC220V )回路向应急照明集中电源供电，经开关电源降压( DC24V 或DC36V )向该区域各个供电回路连接的集中控制型消防应急灯具供电。 正常照明(正常照明电源AC220V)回路提供应急集中电源对当前区域正常照明电 源的监测信号状态

2、系统通讯方式

采用LonBus总线两线制通讯技术，控制主机连接各个区域内设置的应急照明集中 电源内的区域路由器，再由区域路由器与连接应急灯具通讯(自由拓扑结构)。

3、灯具控制方式

回路中每个集中控制型应急灯具都具有独立的ID (地址)，可以独立的执行指令和 主动上报灯具状态信息，灯具内置单片机可实时监测光源情况。

应急照明分配电装置WX-FP

功能特点

满足国家标准GB17945-2010《消防应急照明和疏散指示系统》。

集中控制型应急照明配电箱/分配电装置。

具备为消防应急照明和疏散指示系统终端设备的通信提供路由功能、

具备为自带电源型消防应急疏散指示和消防应急照明灯具供电。

具备正常照明电源监测功能。

内置总线通讯路由器、降压电源装置。

输出回路额定电流≤6A。

应急照明配电箱WX-PD
