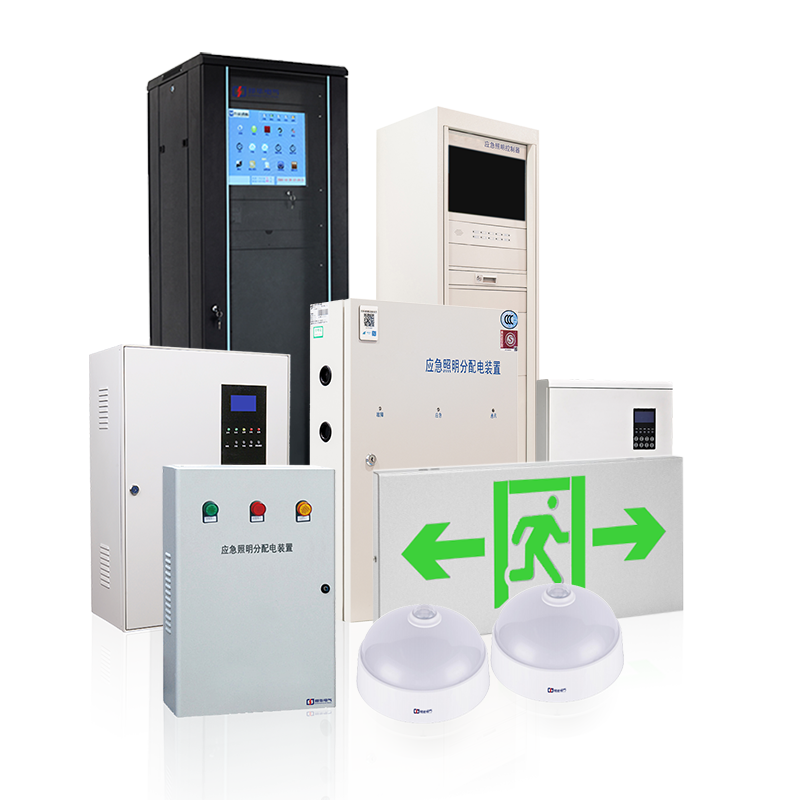

应急照明控制器TC-C-5930、TC-C-2301、TC-C-2300

▪ 广泛用于工厂、学校、医院、商场、宾馆、剧院、展厅、办公楼等各种 人员密集场所

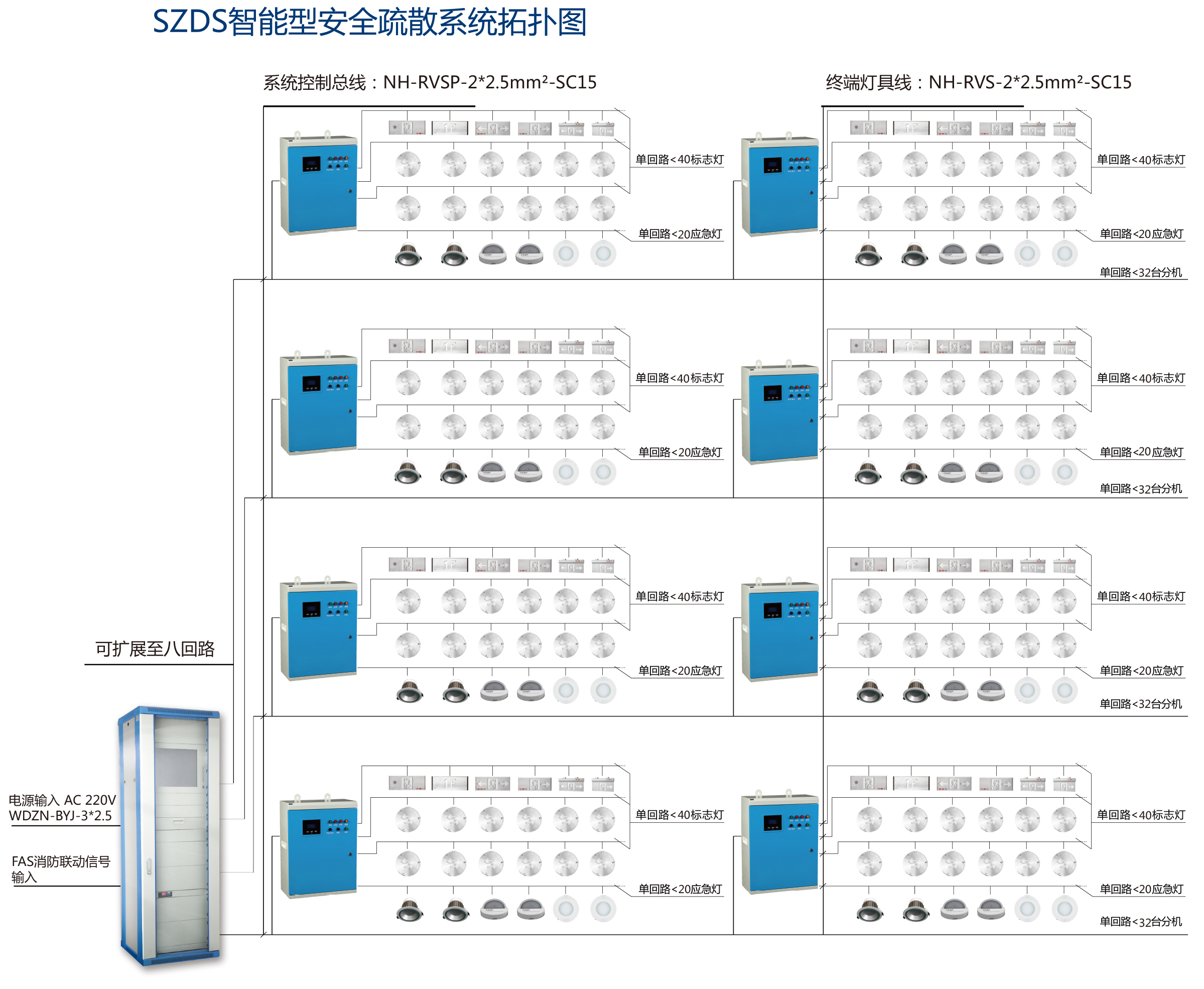

▪ 应急照明控制器结构采用柜式结构，可携带4路消防应急灯具专用应急电源，每路分机数量最大为3 2台。每台控制器最多可带6 3台分机

▪ 一台分机具有4个灯具回路，每回路可配接1 2 7只集中控制型消防应急灯具，所以一台分 机的最大容量为1 2 7×4 = 5 0 8点，一台控制器最大可控制灯具数量为6 3×5 0 8＝3 2 0 0 4只

▪ 应急照明控制器可以通过网口、R S 2 3 2、R S 4 8 5或C A N接口与火灾报警控制器进行通讯，接收火灾报警控制器输的火灾探测器信息，利用火灾烟气态势信息实施人 员疏散。也可以通过4路开关量接口接收火灾报警控制器监视的防火分区状态，按照预定的疏散预案实施人员疏散

▪ 应急照明控制器采用嵌入式系统，显示采用1 7寸L C D屏，可直接在液晶屏上同时显示设备信息、报警文字信息和建筑图形信息，显示内容丰富、直观，方便用户使用

▪ 系统根据火灾报警信息，结合建筑结构特征、疏散路径宽度、人员荷载等信息进行人员疏散路径设计，编程方式灵活，简便

▪ 具有历史信息存储查询功能，存储记录：≥1 0 0 0 0条

▪ 外形尺寸：5 4 5 m m×4 6 0 m m×1 7 6 3 m m

应急照明集中电源TC-D-0.5KVA-3601、TC-D-0.5KVA-36

▪ 具有较好的扩展性与可维护性，可为智能型应急疏散监控系统中的灯具提供直流电源

▪ 功率：5 0 0 W / 1 0 0 0 W

▪ 正常时输出功率5 0 0 W / 1 0 0 0 W，输出电压D C 3 6 V

▪ 应急时输出功率5 0 0 W / 1 0 0 0 W，输出电压D C 3 6 V，持续时间9 0 m i n以上

▪ 灯具输出回路：４路

▪ 具有联网功能，即可以作为独立的集中电源使用，也可以与应急照明控制器组网，组成大容量的集中控制型系统

▪ 由于单台电源功率为5 0 0 W / 1 0 0 0 W，所以大大降低了工程中集中电源出现故障的风险，提高了工程可靠性

▪ 外形尺寸：6 0 0 m m×2 6 0 m m×8 0 0 m m

应急照明分配电装置TC-FP-36

▪ 此装置是智能型应急疏散监控系统的一部分，是为消防应急灯具专用应急电源输出进行分配电的供配电装置

▪ 直流分配电，功率3 0 0 W，2回路输出，每路1 5 0 W，输出电压D C 3 6 V

▪ 具有输出短路保护功能，抗强电磁干扰

▪ 采用C A N总线通讯，具有输出故障监视功能，可以将信息直接上传至应急照明控制器，在应急照明控制器上显示

▪ 具有主电和应急状态显示功能

▪ 外形尺寸：3 3 0 m m×1 3 6 m m×4 0 0 m m
