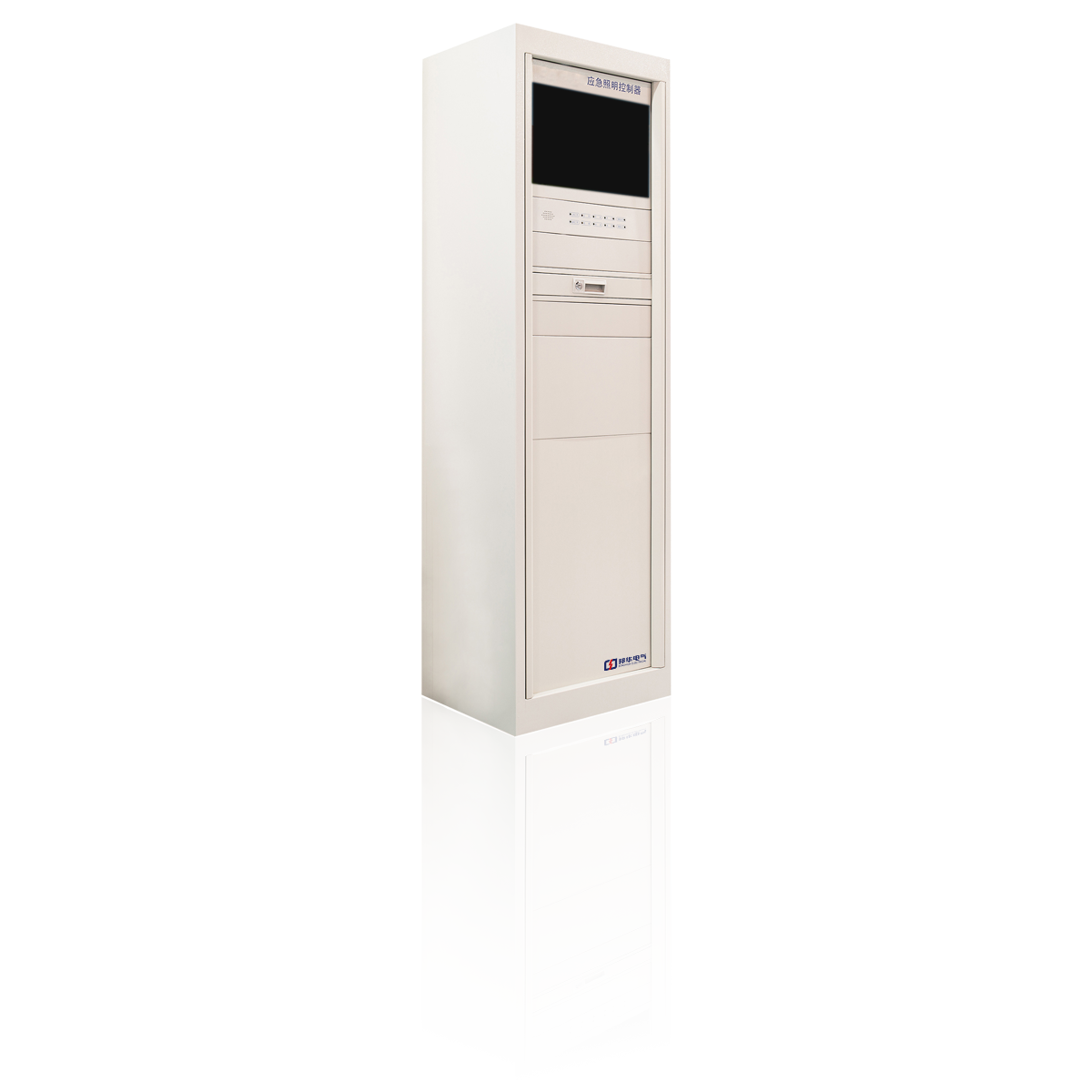

应急照明控制器：SZ-C-100W-3000

应急照明控制器为当今建筑物中消防控制系统中的重要环节，主要用于日常对消防 应急照明和疏散指示灯具的监控及管理，能快速查询所有终端状态。以及发生火警时迅 速反应，根据火警点的位置指示建筑物中人员远离着火点疏散，最大限度的保障人民群 众的生命安全。

应急照明控制器技术特点

●系统于WINDOWS操作平台上开发，电脑操作模式、易学易用，使用方便;

●控制器整机特殊设计，适应消防控制室等特定条件使用;

●安装方便、快捷，易用性强;

●人工智能模型的自适应疏散路径选择算法，针对每-火警点自动生成最佳疏散路线;

●通过系统管理软件对系统设备进行全面监控;

●最多可集中管理25600个点位;

●设备可自动打印系统的各种故障、 应急信息;

●航空黑匣子记录功能，能自动存储十万条以上系统运行的相关信息;

●先进的Power- -bus总线传输技术，抗电磁干扰能力强，可靠性高;

●标准RS232/RS485串行口，可接收火灾报警的部位信息。

规格参数

●产品尺寸: L600mm x W600mm x H1600mm

●外壳材质:金属、烤漆

●输入电压: AC220V (土10%)

●额定工作频率: 50Hz

●主电功耗: 100W

●应急时间: 5t

●电池规格: 阀控密封式铅酸电池12V/33ah 1节

●通讯接口: Rs232/Rs485接口，可连接AFS/BAS/CRT

●打印方式:全中文微型打印机、报文输出

●工作环境:温度: 0C ~ 55C (且55C环境不超过16小时)，相对湿度:≌95%Rh不凝露 接地方式:正常运行接地<0.50 ,应急运行时，输出对地隔离运行

●安装位置:消防控制室(或具有相同功能的室内环境)，且安装环境符合.上述环境要求。

●安装方式:落地式安装。主机背部距墙面应≥500mm。

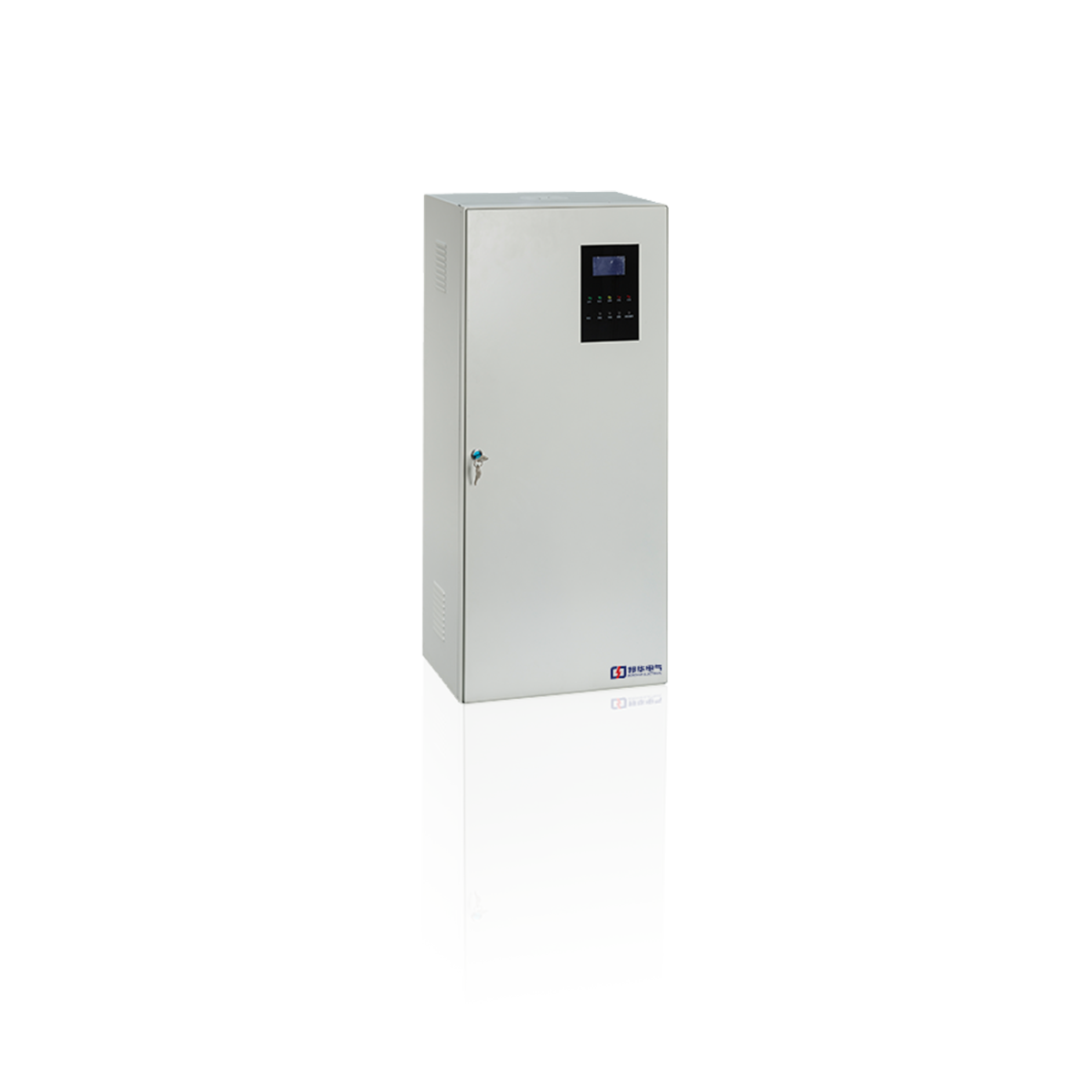

应急照明集中电源：SZ-D-0.5KVA(主型)、SZ-D-0.26KVA、SZ-D-1KVA

功能特点

集中电源是本系统的应急供电设备，又称“消防应急灯具专用应急电源”;

可监控自身工作状态(主电工作、备电工作、主电故障、备电故障) ;

可显示输入、输出电压，输出电流，电池电压;

故障上传及显示，声光报警及故障消声功能;

与系统主机通讯，将自身工作状态上传至主机，实现主机对集中电源的监控; 带载应急照明分配电装置，以及分配电装置下面的应急灯具，接收系统主机命令， 控制所带载的分配电与应急灯具工作;

自动进行周期性放电检测;

先进的power-bus总线传输技术，抗电磁干扰能力强，可靠性高。

规格参数

外形尺寸: L650XW280XH1050(mm)

安装方式:落地式

输入电压: AC220V 50Hz

输出电压: AC220V

主电功耗: 1KW (满载)

应急时间: 90min

通讯接口: RS485

工作环境:环境温度: -10C -45C,相对湿度:≤95%Rh

外壳材质:金属、烤漆

防护等级: IP30

电池参数:阀控密封式铅酸蓄电池单节电压: 12V单节容量: 33Ah数量: 7节

安装说明

●集中电源可放置于:消控室、值班室、设备机房、电气管道井或弱电井内;

●设备应与墙壁做加固处理，防止设备跌倒;

●多层建筑可若干层设置- 台集中电源;

保持设备周围通风干燥;

●设备操作门钥匙请妥善保管， 防止非专业人员随意操作;

注:选择输出功率时应预留20-30%余量

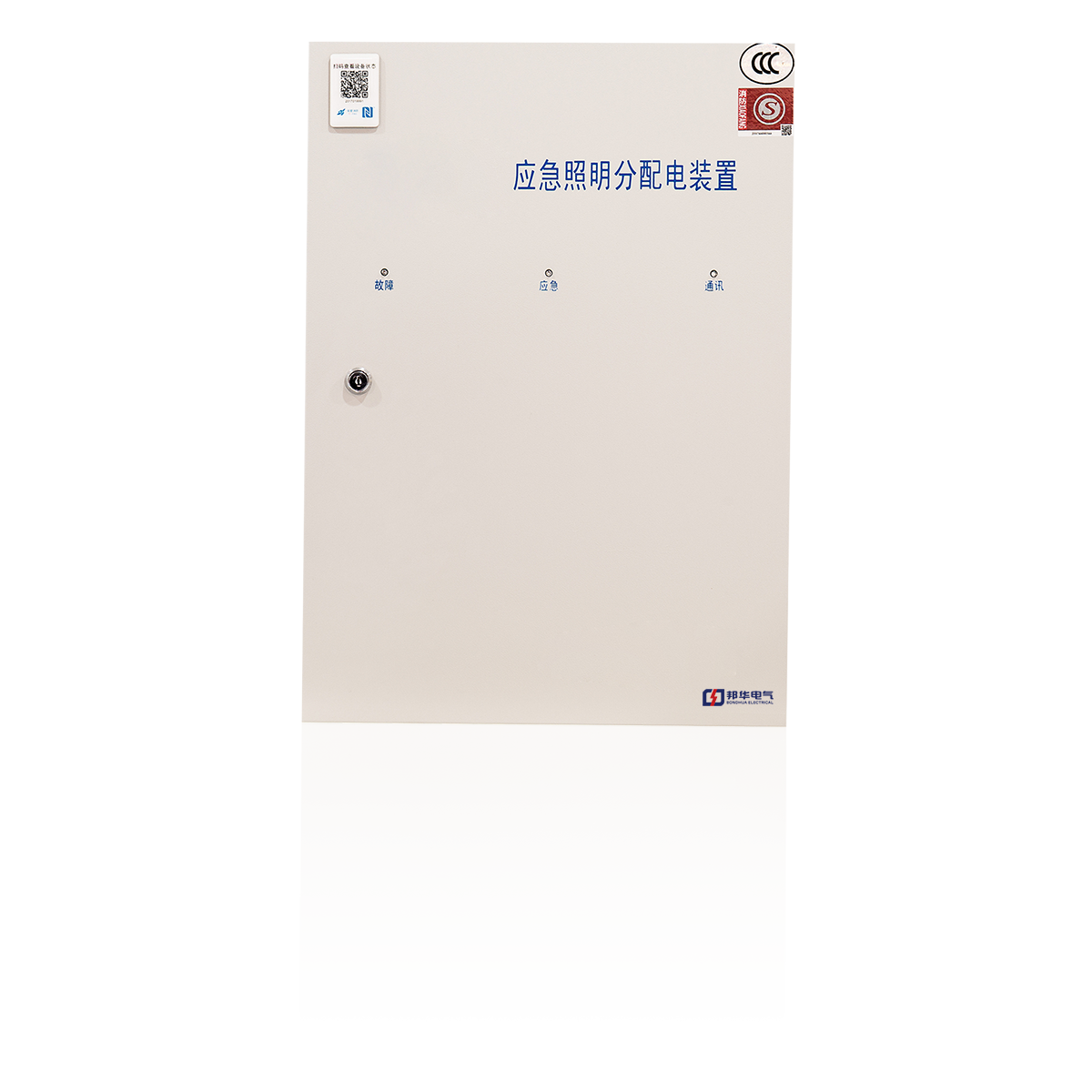

应急照明分配电装置：SZ-FP-500W-AC4、SZ-FP-500W-DC4(主型)、SZ-FP-260W-DC4

功能特点

●应急照明分配电装置布置于末端灯具旁的配电房或竖井内;

●可自动完成主电与备电的转换，能监控自身运行状态并实时显示;

●设备主电与备电均取自于集中电源;

●设备带有路由功能，能提高终端传输速度3-5倍;

●与系统主机通讯，将自身工作状态.上传至主机，实现主机对分配电装置的监控;

●设备带有4个回路，可拓展性强，最大可带载256个灯具;

●先进的Power-bus通讯总线传输技术，抗电磁干扰能力强，可靠性高。

规格参数

●外形尺寸: L400mm x W150mm x H600mm;

●外壳材质:金属、烤漆

●外壳防护等级: IP30

●额定工作电压: DC24V

●额定工作频率: 50Hz

●额定输出电压: DC24V

●额定功率: 260w

●与主机通讯接口: Rs485

●通讯回路: 4个

●安装方式:壁挂

●工作环境:温度-10C-45C相对湿度: ≤RH95%

安装说明

●应急照明分配电装置放置于末端弱电井或配电房内;

●设备应与墙壁做加固处理，防止设备跌落;

●每个独立的防火区至少装置- 台应急照明分配电装置;

●保持设备周围通风、干燥;

●设备操作门钥匙请妥善保管，防止非专业人员随意操作

注:选择输出功率时应预留20- -30%余量
